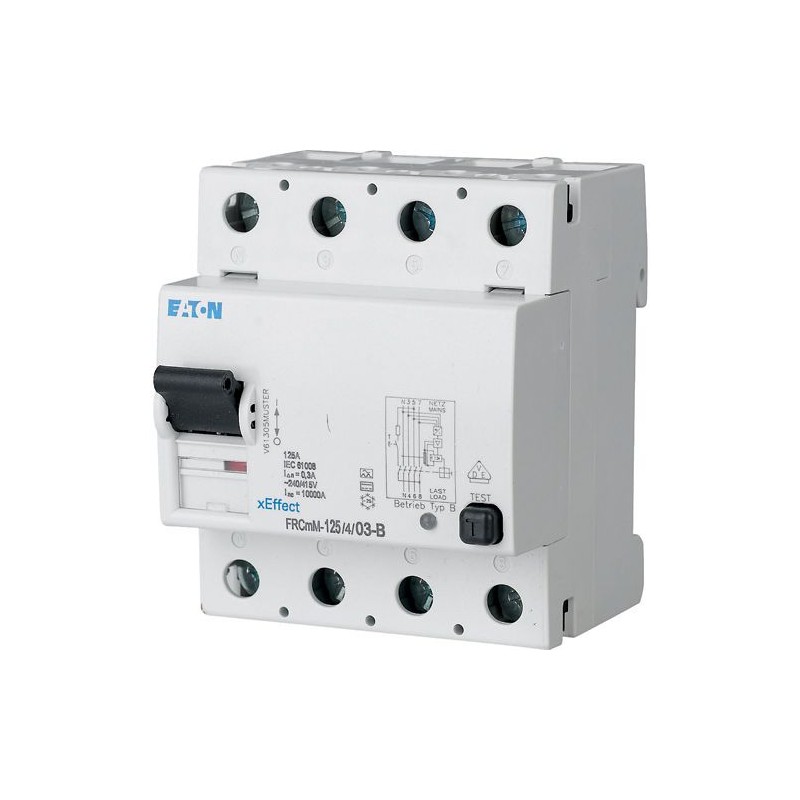

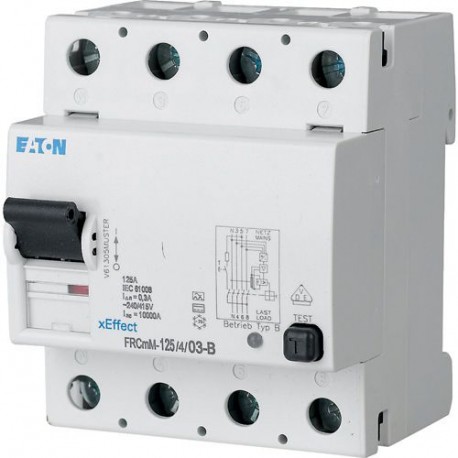

FRCMM-80/4/01-B 187807 Y7-187807 EATON ELECTRIC AC/DC sensitive residual current circuit-breakers, 80A, 4p, .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FRCMM-80/4/01-B 187807 Y7-187807 EATON ELECTRIC AC/DC sensitive residual current circuit-breakers, 80A, 4p, ..

FRCMM-80/4/01-B

187807

Y7-187807

EATON-MOELLER

AC/DC sensitive residual current circuit-breakers, 80A, 4p, 100mA, type B

Int. differenziale FRCMM, 80A, 4p, 100mA, Classe B

Eaton Moeller series xEffect - Interruttore differenziale puro FRCmM-125 Tipo B, Bfq e B+. Interruttore differenziale puro, sensibile a tutte le correnti, 80 A, 4 p, 100 mA, tipo B

Interruttore differenziale, 4 poli, Corrente nominale a: 80 A, Resistenza nominale di cortocircuito Icn: 10 con fusibile di riserva kA, Corrente nominale di guasto IΔN: 0,1 A

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore differenziale

Quadri modulari - industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $4,600.46
Prezzo unitario: $4,600.46
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series xEffect - FRCmM-125 Type B, Bfq and B+ RCCB
Sigla catalogo
187807
EAN
4015081854912
Lunghezza/profondità del prodotto
90 mm
Altezza prodotto
80 mm
Larghezza prodotto
75 mm
Peso prodotto
0.48 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 61008
IEC/EN 62423
Codice modello
FRCMM-80/4/01-B

Delivery program

Applicazione
Numero di poli
Quattro poli
Tempo d'intervento
Lievemente ritardato
Valore nominale intensità di corrente
80 A
Potenza nominale di cortocircuito
10 kA con fusibile a monte
Valori nominali corrente di guasto
100 mA
Tipo di sensibilità
sensibile a correnti onnipolari AC/DC
Corrente di tenuta a impulsi
3 kA (8/20 μs) a prova di sovratensione
Tipo
  • FRCmM
  • Interruttore protettore
  • Tipo B

Technical data - electrical

Tensione nominale (IEC/EN 60947-2)
240 V AC / 415 V AC
Tensione nominale di esercizio (Ue) - max
240 V
Tensione nominale di isolamento (Ui)
440 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Corrente di guasto nominale - min
0.1 A
Corrente di guasto nominale - max
0.1 A
Classificazione frequenza
50 Hz
Potere d’interruzione
100 A (max. fusibile di riserva ammissibile)
Tipo corrente di dispersione
B
Potere di chiusura e apertura nominale residuo
800 A
Sovraccarico consentito fusibile di backup - max
80 A gG/gL
Corrente nominale ammissibile di breve durata (lcw)
10 kA
Capacità corrente di spunto
3 kA
Intervallo circuito di prova
184 V AC - 440 V AC
Grado di inquinamento
2
Durata elettrica
4.000 operazioni

Technical data - mechanical

Carcassa
45 mm
Larghezza in base al numero di distanziali modulari
4
Larghezza integrata (numero di unità)
70 mm (4 SU)
Profondità interna
77.5 mm
Metodo di montaggio
Fissaggio rapido per guida DIN IEC/EN 60715
Guida DIN
Posizione di montaggio
Secondo necessità
Grado di protezione
IP20, IP40 con custodia idonea
IP20
Indicazione di stato
Posizione centrale di commutazione
Morsetti (superiore e inferiore)
Morsetti per doppio uso
Capacità morsetti (filo pieno)
1,5 mm² - 16 mm² (2x)
1,5 mm² - 50 mm²
Sezione del conduttore collegabile (nucleo pieno) - min
1.5 mm²
Sezione del conduttore collegabile (pieno) - max
50 mm²
Capacità morsetti (cavo a treccia)
1,5 mm² - 16 mm² (2x)
1,5 mm² - 5 mm²
Sezione del conduttore collegabile (multifilo) - min
1.5 mm²
Sezione del conduttore collegabile (multifilo) - max
16 mm²
Protezione morsetti
Protezione dai contatti di dita e mani, DGUV VS3, EN 50274
Colore indicatore di posizione contatti
Rosso / verde
Spessore materiale busbar
0,8 mm - 2 mm
Durata meccanica
20.000 operazioni
Idoneità climatica
25-55 °C/umidità relativa pari al 90-95% conforme a IEC 60068-2

Design verification as per IEC/EN 61439 - technical data

Corrente nominale di esercizio per dissipazione specifica (In)
80 A
Dissipazione per polo, dipendente da corrente
0 W
Dissipazione apparecchiature, dipendente da corrente
22.5 W
Dissipazione statica indipendente dalla corrente
0 W
Capacità di dissipazione
0 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
75 °C

Design verification as per IEC/EN 61439

10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

Additional information

Caratteristiche
dispositivi supplementari possibili
Interruttore differenziale puro
Dotato di:
Dispositivo di interblocco
Caratteristiche speciali
  • Certificazioni correnti come da iscrizione
  • La temperatura di esercizio massima è di 75 °C: A partire da 40 °C, la corrente continua massima ammissibile diminuisce di 1,2% ogni 1 °C
Utilizzato con
FRCmM
Interruttore protettore
Tipo B

ETIM for 187807 Disgiuntori, fusibili (EC000003)
Caratteristica Valore
numero di poli (EF001391) 4
tensione nominale (EF000228) 240 V
corrente nominale (EF000227) 80 A
corrente di guasto nominale (EF002358) 0.1 A
tensione di isolamento nominale Ui (EF001366) 440 V
resistenza nominale a tensione ad impulso (Uimp) (EF011980) 4 kV
modo di montaggio (EF000003) barra DIN
tipo di corrente di guasto (EF002560) B
tipo selettivo (EF002561) No
tipo con ritardo breve (EF003604) No
resistenza a corto circuito (Icw) (EF002562) 10 kA
resistenza a corrente impulsiva (EF002564) 3 kA
tipo di tensione (EF000187) AC
con dispositivo di bloccaggio (EF007385) Sì
frequenza (EF005455) 50 Hz
dispositivi supplementari possibili (EF008148) Sì
grado di protezione (IP) (EF005474) IP20
numero di unità modulari (EF002950) 4
profondità di montaggio (EF000218) 77.5 mm
temperatura ambiente durante il funzionamento (EF007515) -25 °C
grado di inquinamento (EF002570) 2
sezione conduttore collegabile multifilare (EF007343) 1.5 mm²
sezione conduttore collegabile unifilare (EF007337) 1.5 mm²
codice RAL (simile) (EF003882) 7035
antideflagrante (EF004663) No
