EATON - MOELLERQuadri modulari - Vari e accessori EVG-4PHAS/12MODUL 215643 Y7-215643 EATON ELECTRIC Sbarre EV 4fas., 12unità passo, 63A per PLS. CLS. PKN., PF..

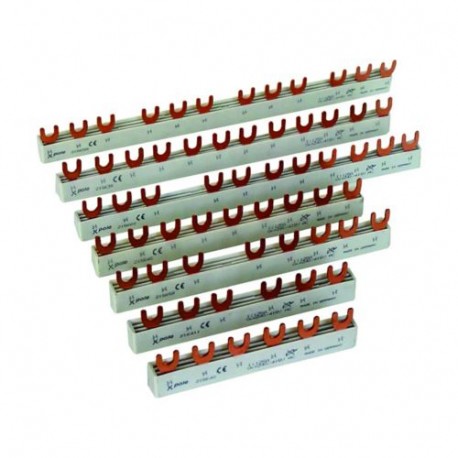

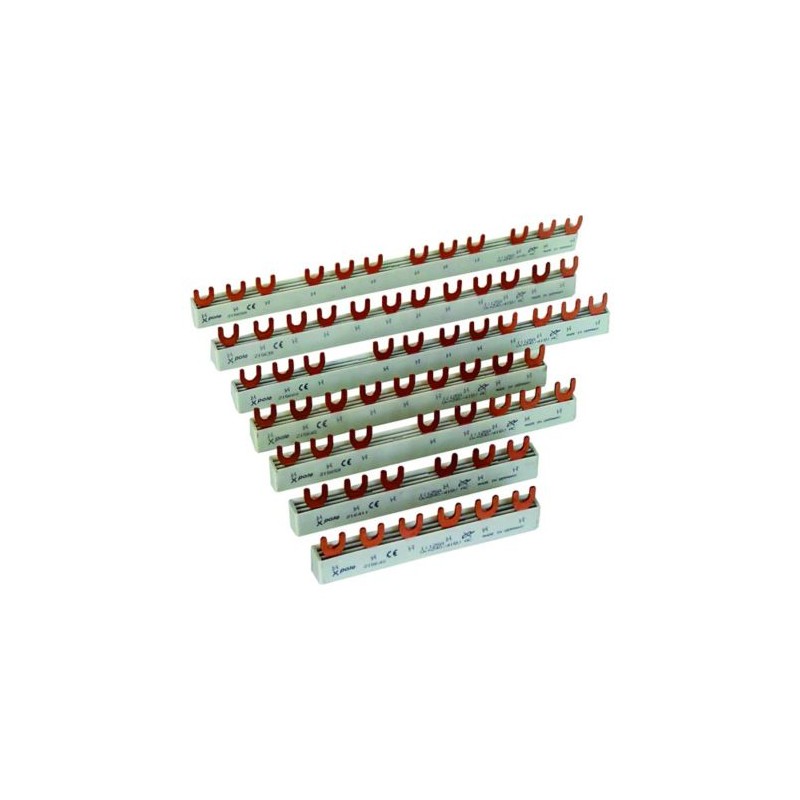

EATON - MOELLER EVG-4PHAS/12MODUL 215643 Y7-215643 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

EVG-4PHAS/12MODUL 215643 Y7-215643 EATON ELECTRIC Sbarre EV 4fas., 12unità passo, 63A per PLS. CLS. PKN., PF..

Riferimento: EVG-4PHAS/12MODUL

Codice: 215643

Numero di catalogo: Y7-215643

Produttore: EATON - MOELLER

Descrizione:

Sbarre EV 4fas., 12unità passo, 63A per PLS. CLS. PKN., PFIM, PFHM, PFNM
Pettine di collegamento 4fase, 10mm2, connettore a forcella, 12SU
Eaton Moeller series xPole - Busbar. Phase busbar, 4-phases, 10qmm, fork connector, 12SU
Sbarre Euro Vario per PLS. CLS. PKN. PFIM, PFHM, NWFP, nessun tappo terminale richiesto

Categorie:

  • Apparecchi elettrici a bassa tensione > barra di fase
  • EATON - MOELLER > Quadri modulari - Vari e accessori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 163,04 €

Prezzo unitario: 16,304 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 5 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

General specifications

Product Name
Eaton Moeller series busbar
Catalog Number
215643
EAN
9010238140325
Product Length/Depth
210 mm
Product Height
30 mm
Product Width
10 mm
Product Weight
0.095 kg
Compliances
RoHS conform
Model Code
EVG-4PHAS/12MODUL

Specifiche del prodotto

Type
Features
Insulated
Accessory/spare part type
Busbar for residual current circuit breakers
Busbar for miniature circuit breaker
Busbar for combined residual current/power circuit breaker
Electric connection type
Fork
Used with
Busbar
EVG
Rated surge voltage
4 KV
Rated uninterrupted current (Iu)
63 A
Suitable for number of devices
3
Number of poles
Four-pole
Color
Other
Rated short-time withstand current (Icw)
0 kA
Cross section
10 mm²
Number of modular spacings
12
Number of phases
4
Pitch dimensions
0 mm
Rated operational voltage (Ue) - max
500 V
Rated conditional short-circuit current (Iq)
25 kA
Functions
Busbar
Suitable for
Devices with N-busbar
3 devices

ETIM for 215643 Apparecchi elettrici a bassa tensione (EC000215)

Nome caratteristicanumero di fasi (EF000351)
Valore caratteristica4
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicaadatto per numero di apparecchi (EF007241)
Valore caratteristica3
Nome caratteristicamisura di divisione (EF007504)
Valore caratteristica0 mm
Nome caratteristicasezione trasversale (EF000649)
Valore caratteristica10 mm²
Nome caratteristicalunghezza (EF001438)
Valore caratteristica210 mm
Nome caratteristicapuò essere tagliato a misura (EF015250)
Valore caratteristicaNo
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica12
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica63 A
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaforca
Nome caratteristicaisolato (EF000019)
Valore caratteristicaSì
Nome caratteristicatensione impulsiva nominale (EF002993)
Valore caratteristica4 kV
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica25 kA
Nome caratteristicamax. tensione d'esercizio nominale Ue (EF007357)
Valore caratteristica500 V
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica0 kA
Nome caratteristicaadatto per apparecchi con conduttore N (EF007218)
Valore caratteristicaSì
Nome caratteristicaadatto per apparecchi con interruttore ausiliario (EF007217)
Valore caratteristicaNo
Nome caratteristicacolore (EF000007)
Valore caratteristicaaltro
