> >>M22-E6 216547 M22-E6Q ELECTRIC Piastra da incasso, 6 posti di montaggio
Prodotto precedente Prodotto successivo

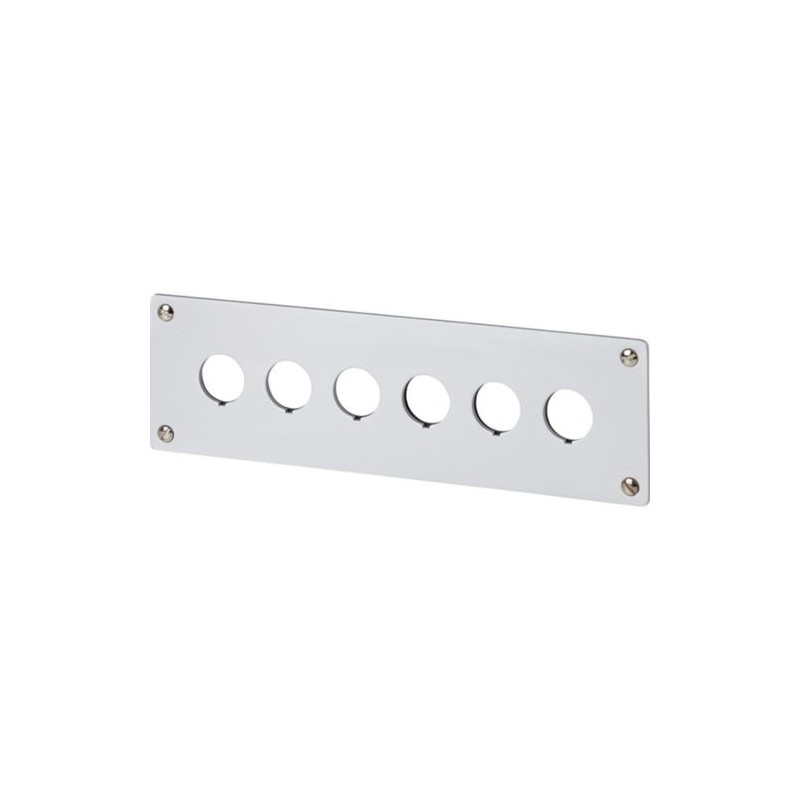

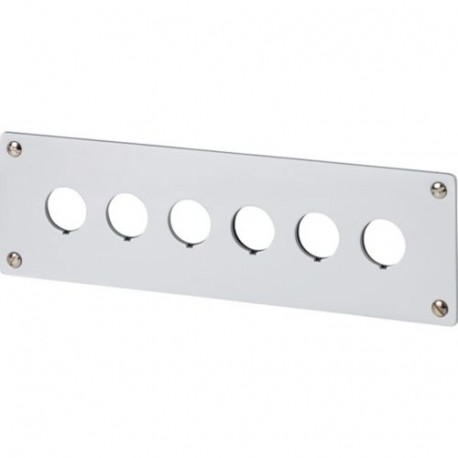

M22-E6 216547 M22-E6Q EATON ELECTRIC Piastra da incasso, 6 posti di montaggio Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-E6 216547 M22-E6Q EATON ELECTRIC Piastra da incasso, 6 posti di montaggio

M22-E6

216547

M22-E6Q

EATON-MOELLER

Piastra da incasso, 6 posti di montaggio

Maggiori dettagli


apparecchi elettrici a bassa tensione > Pannello di controllo

Ausili di controllo e segnalazione

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $33.78
Prezzo unitario: $33.78

Quantità Prezzo
1+$33.78
2+$33.78
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Dettagli

▲


Piastra da incasso, 6 posti di montaggio
Piastra da incasso, Posti di montaggio: 6, Grado di protezione: IP40, Colore grigia, Colore Valore RAL: RAL 7035, Collegamento a SmartWire-DT: no, Nessuna possibilità di targhetta aggiuntiva in caso di disposizione verticale, Il grado di protezione vale solo in combinazione con una custodia adeguata ed un montaggio a regola d'arte, Alluminio chiaro anodizzato, incluso M22-XE...

Programma di fornitura

accessori
Custodie per montaggio sporgente
Funzione base accessori
Piastre da incasso
Nessuna possibilità di targhetta aggiuntiva in caso di disposizione verticale
Il grado di protezione vale solo in combinazione con una custodia adeguata ed un montaggio a regola d'arte
Alluminio chiaro anodizzato, incluso M22-XE...
Posti di montaggio
6 Numero
Grado di protezione
IP40
Colore
grigia
Valore RAL
RAL 7035
Collegamento a SmartWire-DT
no

Dati tecnici

Generalità
Grado di protezione
IP40
Temperatura ambientea giorno
-25 - +70 °C

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Pannello di controllo (EC000201)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / Piastra ad incasso per unitÓ di comando (ecl@ss13-27-37-12-03 [ACO025016])
Larghezza
237 mm
Altezza
72 mm
Materiale
Alluminio
Numero di punti di comando
6
Diametro delle aperture
22 mm
Colore
Grigio
Grado di protezione (IP)
Altro
Tipo di protezione (NEMA)
4X, 13

Approvazioni

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
M22-E6 M22-E6Q 216547 IT_216547.pdf 111 Kbytes M22-E6 M22-E6Q 216547 IT_216547.pdf
