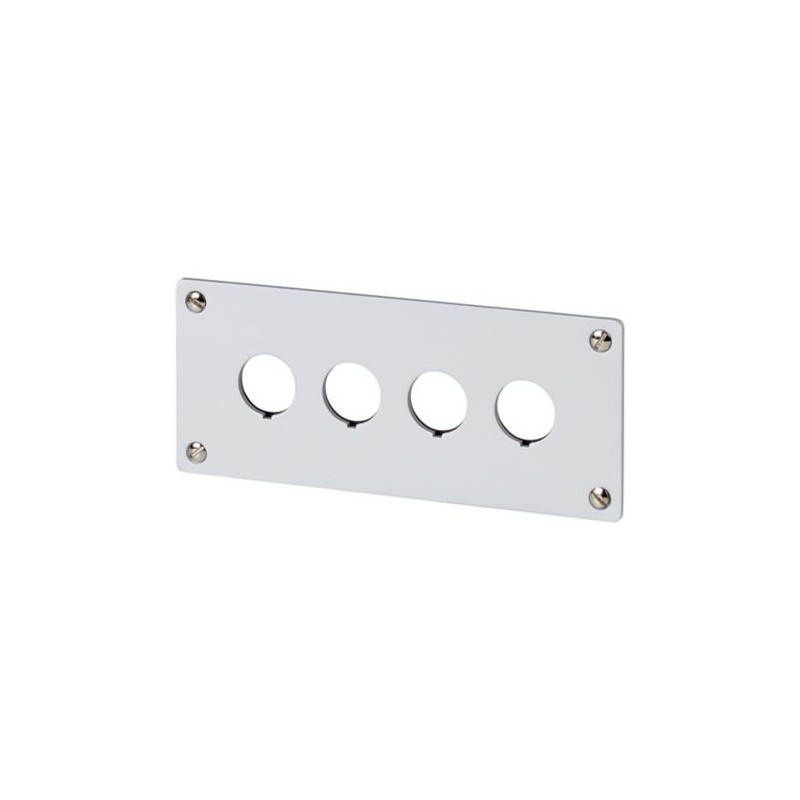

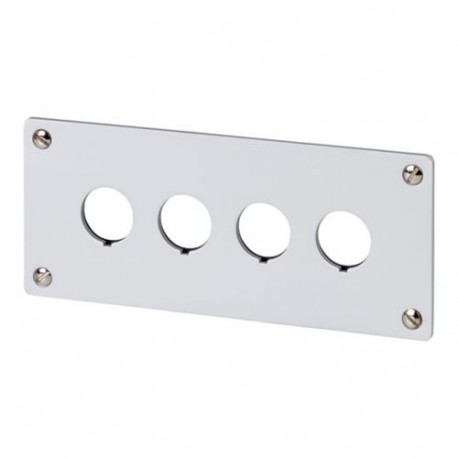

M22-E4 216545 Y7-216545 EATON ELECTRIC Piastra da incasso, 4 posti di montaggio Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-E4 216545 Y7-216545 EATON ELECTRIC Piastra da incasso, 4 posti di montaggio

M22-E4

216545

Y7-216545

EATON-MOELLER

Piastra da incasso, 4 posti di montaggio

Pulsantiera incassata a 4 fori per M22

Eaton Moeller® series M22 Flush mounting plate, 4 mounting locations

Piastra di montaggio ad incasso, Numero di posizioni: 4, Grado di protezione: IP65, Colore grigio, Colore valore RAL: RAL 7035, Collegamento a SmartWire-DT: no, Piastre di legenda con disposizione verticale non possibili, Grado di protezione solo in combinazione con una custodia adatta e un montaggio corretto., Alluminio anodizzato leggero, incluso M22-XE...

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Pannello di controllo

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $28.17
Prezzo unitario: $28.17
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series accessorio M22 - Piastra da incasso
Sigla catalogo
216545
EAN
4015082165451
Lunghezza/profondità del prodotto
3 mm
Altezza prodotto
72 mm
Larghezza prodotto
171 mm
Peso prodotto
0.161 kg
Certificazione/i
CE
CSA Class No.: 3211-03
IEC/EN 60947-5
UL File No.: E29184
CSA-C22.2 No. 94-91
CSA File No.: 012528
UL 508
CSA
CSA-C22.2 No. 14-05
UL
UL Category Control No.: NKCR
Codice modello
M22-E4

Features & Functions

Colore
Grigio
Materiale
Alluminio
Numero di posizioni
4
Numero RAL
7035

General

Grado di protezione
IP65
Solo in combinazione con una custodia adatta e un corretto montaggio
NEMA 4X, 13
Diametro di apertura
22 mm
Tipo
Custodia per il montaggio esterno

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C

Communication

Collegamento con SmartWire-DT
No

Contacts

Forza per apertura positiva - min
0 N

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 216545 Apparecchi elettrici a bassa tensione (EC000201)
Caratteristica Valore
larghezza (EF000008) 171 mm
altezza (EF000040) 72 mm
materiale (EF002169) alluminio
numero di punti di comando (EF001372) 4
diametro delle aperture (EF000243) 22 mm
colore (EF000007) grigio
grado di protezione (IP) (EF005474) IP65
indice di protezione (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-E4 Y7-216545 216545 DE_216523.pdf 1 Mbytes M22-E4 Y7-216545 216545 DE_216523.pdf
