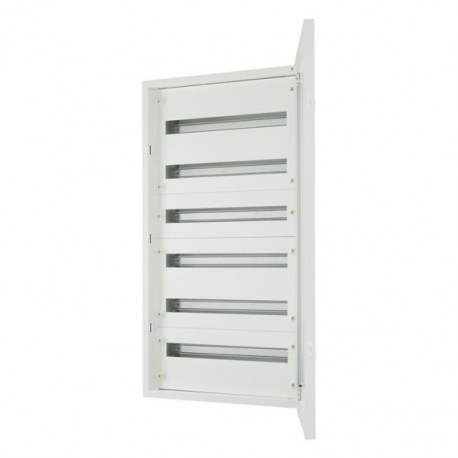

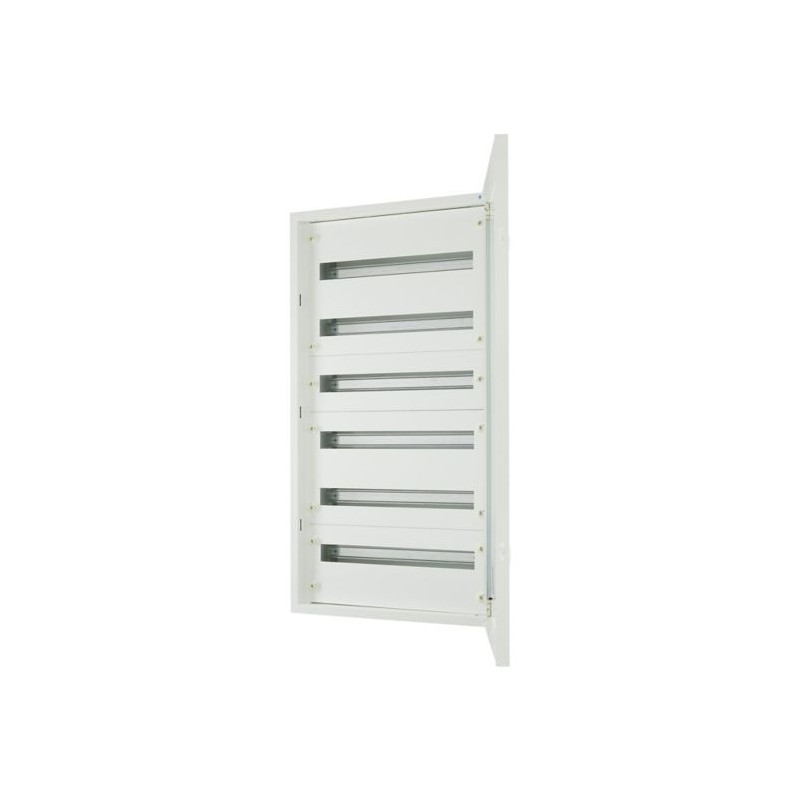

BF-U-6/144-E 285221 Y7-285221 EATON ELECTRIC BF-U-6/144-E Q. INCASSO 6X24MOD 590L 1020H
BF-U-6/144-E
285221
Y7-285221
EATON-MOELLER
BF-U-6/144-E Q. INCASSO 6X24MOD 590L 1020H
Braccio. Metallo. incasso con porta opaca, 24 UM per fila, 6 file, serratura
sistemi di distribuzione elettrica (inclusi distributori per impianti) > Quadro di distribuzione piccolo
Scatole di distribuzione compatti
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲BF-U-6/144-E Q. INCASSO 6X24MOD 590L 1020H
Programma di fornitura
Funzione di base
apparecchio base
Funzione di base
Quadro di installazione e distribuzione
Assortimento
Quadro di distribuzione piatto BF
Esecuzione
parete cava
da incasso
da incasso
Luogo di installazione
Interni
Tipo di installazione
Parete cava e incasso
Porta/Sportello
Bianco
Grado di protezione
IP30
Colore
Bianco
Materiale
Lamiera d'acciaio, rivestita con polveri
Rack portaschede
telaio per guide DIN per montaggio a scatto
copertura di protezione contro contatti accidentali
Metallo
File [Numero]
6
Unità passo per fila
24
Descrizione
IP30
Classe di protezione I
Custodia in lamiera d'acciaio bianca (RAL 9016)
Classe di protezione I
Custodia in lamiera d'acciaio bianca (RAL 9016)
Entrate cavi
Entrate cavi in alto e in basso
Forma costruttiva morsetti PE e N
Morsetti a vite
Morsetti PE e N [Numero x sezione]
N: 2 x 25 + 27 x 16
PE: 2 x 25 + 27 x 16 mm2
PE: 2 x 25 + 27 x 16 mm2
Entità della fornitura
contenitore da murare con telaio porta
Porta con chiusura a chiavistello Profi-Line
telaio di montaggio guida DIN
Piastre frontali
Morsetti conduttore neutro e di terra
Porta con chiusura a chiavistello Profi-Line
telaio di montaggio guida DIN
Piastre frontali
Morsetti conduttore neutro e di terra
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 61439-1, IEC/EN 61439-3, IEC/EN 62208
RoHS (secondo la Direttiva CE 2002/95/CE del Parlamento e del Consiglio Europeo)
conforme
Temperatura ambiente
-5 - +40 °C
Grado di protezione
IP30
Classe di protezione
Classe di protezione I (messo a terra)
Tensione nominale d'impiego [Ue]
415 V AC
Frequenza nominale [f]
50/60 Hz
Materiale
Materiale
Lamiera d'acciaio, rivestita con polveri
Colore
bianco (RAL 9016)
Caratteristiche materiale
MeccanicheResistenza agli urti
IK07
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia singola da incasso [PV]
62 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia singola da incasso [PV]
124 W
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
Non rilevante per installazione interna.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente per custodia senza dispositivi di sollevamento.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
IK07
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
IP30
10.4 Vie di dispersione aerea e superficiale
Rientra nella responsabilità del costruttore del quadro elettrico.
10.5 Protezione contro scosse elettriche
< 0,1 Ω, i requisiti della norma di prodotto sono soddisfatti.
10.6 Montaggio incassato di apparecchi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Ui= 415 V AC
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Non pertinente per custodia vuota secondo EN 62208.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Non pertinente per custodia in metallo.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
I requisiti della norma di prodotto sono soddisfatti.
Dati tecnici secondo ETIM 9.0
Distribution boards (EG000023) / Quadro di distribuzione piccolo (EC000214)
Electric engineering, automation, process control engineering / Electrical installation, device / Electrical distribution system (including small distribution board) / Small distribution board (ecl@ss13-27-14-24-09 [ACN387016])
Tipo di montaggio
Incassato
Numero di file
6
Numero moduli DIN
24
Tipo di copertura
Porta
Esecuzione coperchio
Chiuso
Tipo di porta
Singolo
Coperchio/porta trasparente
No
Segnale di passaggio porta
No
Con serratura
No
Tipo di chiusura
Altro
Materiale del corpo
Acciaio
Profondità di incasso
127 mm
Altezza della parte incassata
1020 mm
Larghezza di montaggio
560 mm
Profondità interna
127 mm
Morsettiera di terra
Si
Morsettiera neutra
Si
Barra DIN
Si
Con piastra di montaggio
No
Possibilità di applicazione
No
Esecuzione EMC
Si
Resistente ai raggi UV
No
Colore
Bianco
Numero RAL
9016
Grado di protezione (IP)
IP30
Altezza
1080 mm
Larghezza
mm
Profondità
140 mm
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| BF-U-6/144-E Y7-285221 285221 IT_285221.pdf | 118 Kbytes |
|
