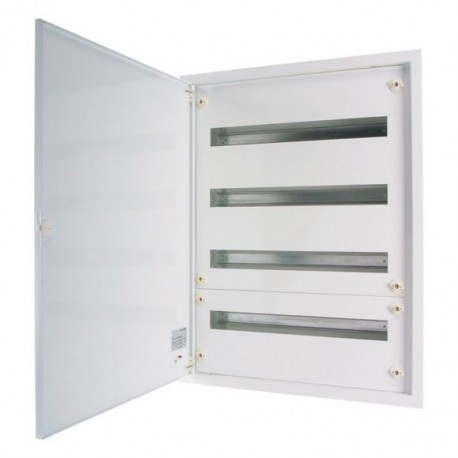

BF-U-4/96-E 283054 Y7-283054 EATON ELECTRIC BF-U-4/96-E Q. INCASSO 4X24MOD 590L 720H
BF-U-4/96-E
283054
Y7-283054
EATON-MOELLER
BF-U-4/96-E Q. INCASSO 4X24MOD 590L 720H
Braccio. Metallo. incasso con porta opaca, 24 UM per fila, 4 file, serratura
Eaton xComfort BF sistemi in BT Quadri di distribuzione finali. Quadro di distribuzione piatto da incasso completo, bianco, 24 SU per fila, 4 file, tipo E
Completa BF-U-./.. -Quadro di distribuzione da incasso E, bianco RAL 9016, 24 unità di spazio per fila, 4 file, altezza 770 mm, larghezza 588 mm, profondità 136 mm, include porta con serratura a camma Profi line, frontalini, telaio di montaggio su guida DIN e morsetti neutro/PE. Custodia: design chiuso, compresa la piastra posteriore, la piastra posteriore utilizzabile come piano di fissaggio, 2 inserti pressacavo per quadri di distribuzione sottili con una larghezza di 24 unità di spazio, superiore, aperture di ingresso del filo cieco nella parte inferiore, terminali preassemblati nella scatola (nessuna perdita di unità di spazio). Canale a parete con telaio porta, piastra posteriore utilizzabile come piano di fissaggio, aperture per l'ingresso dei cavi facili da rimuovere, profondità d
sistemi di distribuzione elettrica (inclusi distributori per impianti) > Quadro di distribuzione piccolo
Scatole di distribuzione compatti
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
| Nome prodotto | Eaton xComfort BF - quadro di distribuzione compatto |
| Sigla catalogo | 283054 |
| EAN | 4015082830540 |
| Lunghezza/profondità del prodotto | 140 mm |
| Altezza prodotto | 780 mm |
| Larghezza prodotto | 600 mm |
| Peso prodotto | 12.3 kg |
| Conformità | RoHS conform |
| Certificazione/i | IEC/EN 61439-1 IEC/EN 61439-3 IEC/EN 62208 |
| Codice modello | BF-U-4/96-E |
Delivery program
| Tipo | Dispositivo base BF piatto DBO Quadri di distribuzione |
| Applicazione | Interno (sito di installazione) |
| Colore | Bianco Bianco traffico (RAL 9016) |
Technical Data - Electrical
| Tensione nominale in AC | 415 V AC |
| Frequenza nominale dei contatti | 50 Hz / 60 Hz |
Technical Data - Mechanical
| Tipo di chiusura | Altro |
| Larghezza in base al numero di distanziali modulari | 24 |
| Metodo di montaggio | Parete cava e incasso Da incasso Da incasso (gesso) barra DIN A parete cava |
| Materiale | Lamiera d'acciaio, verniciatura a polvere |
| Grado di protezione | IK07 (resistenza agli impatti) IP30 |
| Numero di unità passo modulo per riga | 24 |
| Numero di file | 4 |
| Tipo di morsetto | Morsetti a vite |
| Numero morsetto N e PE e sezione trasversale | N: 2 x 25 mm² + 27 x 16 mm² PE: 2 x 25 mm² + 27 x 16 mm² |
| Profondità interna | 127 mm |
| Altezza incorporata | 720 mm |
| Larghezza interna | 560 mm |
| Profondità interna | 127 mm |
| Colore coperchio/sportello | Bianco |
| Modello coperchio/sportello | Chiuso |
| Tipo di coperchio/sportello | Porta Singola |
| Tipo rack modulo | Telaio di guida |
| Materiale della calotta protettiva | Metallo |
Temperature-rise verification as per IEC 60890
| Diss. calore amb. 35°C delta T:20°C p. sup. custodia singola a filo(IEC 60890) | 48 W |
| Diss. calore amb. 35°C delta T:35°C p. sup. custodia singola a filo(IEC 60890) | 96 W |
Design verification as per IEC/EN 61439 - technical data
| Dati sulla temperatura ambiente di esercizio | -5 °C - 40 °C |
Design verification as per IEC/EN 61439
| 10.2.2 Resistenza alla corrosione | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.1 Verifica stabilità termica custodie | Soddisfa i requisiti della norma di prodotto. |
| 10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale | Soddisfa i requisiti della norma di prodotto. |
| 10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.4 Resistenza alla radiazione ultravioletta (UV) | Non rilevante per installazione interna. |
| 10.2.5 Sollevamento | Non pertinente per custodia senza dispositivi di sollevamento. |
| 10.2.6 Impatto meccanico | IK07 |
| 10.2.7 Iscrizioni | Soddisfa i requisiti della norma di prodotto. |
| 10.3 Grado di protezione dei gruppi di componenti | IP30 |
| 10.4 Distanze d’isolamento superficiale | È responsabilità del costruttore del quadro elettrico di comando. |
| 10.5 Protezione da folgorazione | < 0.1 Ω; i requisiti della norma di prodotto sono soddisfatti. |
| 10.6 Incorporamento di componenti e dispositivi di commutazione | È responsabilità del costruttore del quadro elettrico di comando. |
| 10.7 Collegamenti e circuiti elettrici interni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.8 Collegamenti per conduttori esterni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.2 Rigidità elettrica potenza-frequenza | Ui = 415 V AC |
| 10.9.3 Tensione di tenuta a impulsi | Non pertinente per custodia vuota secondo EN 62208. |
| 10.9.4 Test custodie in materiale isolante | Non pertinente per custodia in metallo. |
| 10.10 Riscaldamento | Il calcolo della sovratemperatura rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi. |
| 10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.12 Compatibilità elettromagnetica | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.13 Funzione meccanica | Soddisfa i requisiti della norma di prodotto. |
Additional information
| Caratteristiche | Versione EMC Morsettiera di terra Morsetto conduttore neutro |
| Dotato di: | telaio di montaggio guida DIN Piastre frontali contenitore da murare con telaio porta Porta con chiusura a chiavistello Profi-Line Morsetto del conduttore di protezione e neutro |
| Funzioni | Apparecchio base Sigillabile |
| Grado di protezione | Classe di protezione I (messo a terra) |
| Numero RAL | 9016 |
| Caratteristiche speciali | Classe di isolamento I IP30 Alloggiamento in lamiera di acciaio bianca (RAL 9016) |
| Utilizzato con | Quadro di distribuzione di installazione Apparecchio base Quadro di distribuzione filo muro BF |
| Caratteristica | Valore |
|---|---|
| modo di montaggio (EF000003) | incastrato |
| numero di file (EF000266) | 4 |
| numero di unità modulari (EF002950) | 24 |
| tipo di copertura (EF000339) | porta |
| tipo di coperchio (EF009212) | chiuso |
| tipo di porta (EF004464) | EV000426 |
| coperchio/porta trasparente (EF006244) | No |
| porta di trasmissione del segnale (EF015941) | No |
| con serratura (EF006306) | No |
| tipo di chiusura (EF004462) | altro |
| materiale della scatola (EF001596) | acciaio |
| profondità di montaggio (EF000218) | 127 mm |
| altezza di installazione (EF000332) | 720 mm |
| larghezza di montaggio (EF000846) | 560 mm |
| profondità interna (EF001131) | 127 mm |
| morsetto di messa a terra (EF015776) | Sì |
| morsettiera a conduttore neutro (EF015777) | Sì |
| barra DIN (EF001134) | Sì |
| con piastra di montaggio (EF000118) | No |
| possibilità di applicazione (EF001088) | No |
| versione EMC (EF001062) | Sì |
| colore (EF000007) | bianco |
| numero RAL (EF000116) | 9016 |
| grado di protezione (IP) (EF005474) | IP30 |
| altezza (EF000040) | 780 mm |
| larghezza (EF000008) | 600 mm |
| profondità (EF000049) | 140 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| BF-U-4/96-E Y7-283054 283054 IT_283054.pdf | 94 Kbytes |
|
