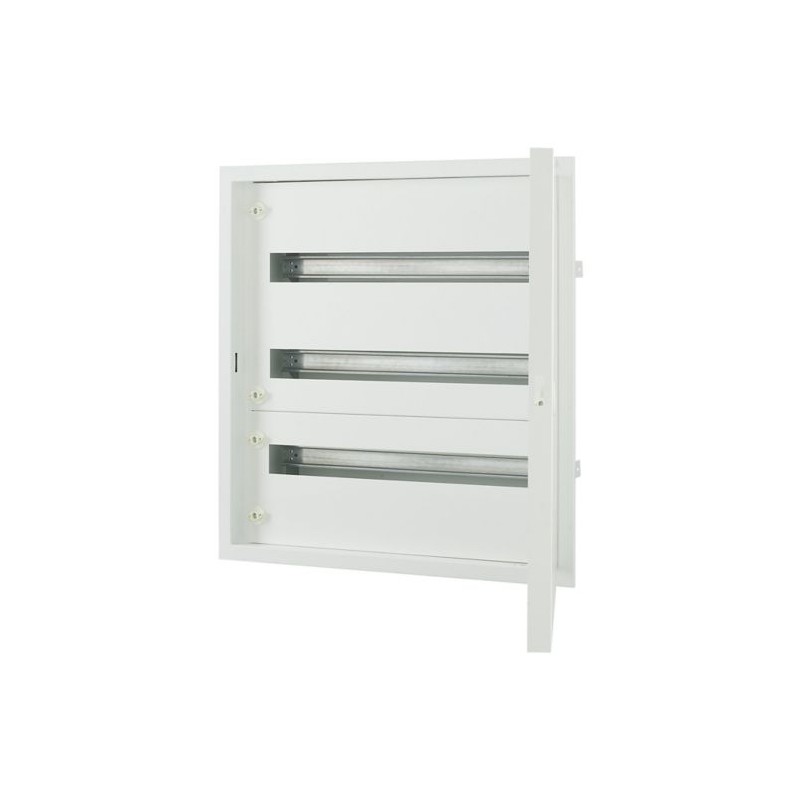

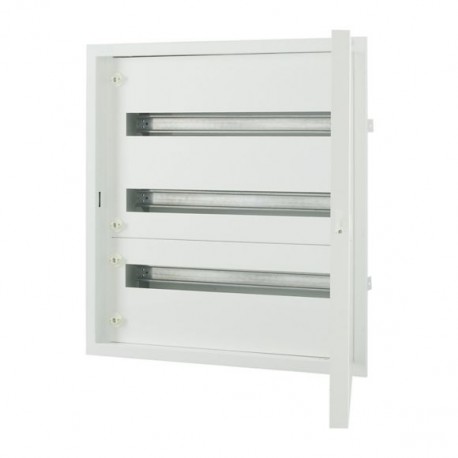

BF-U-3/72-E 283053 Y7-283053 EATON ELECTRIC BF-U-3/72-E Q. INCASSO 3X24MOD 590L 570H
BF-U-3/72-E
283053
Y7-283053
EATON-MOELLER
BF-U-3/72-E Q. INCASSO 3X24MOD 590L 570H
Braccio. Metallo. incasso con porta opaca, 24 UM per fila, 3 file, serratura
Eaton xComfort BF sistemi in BT Quadri di distribuzione finali. Quadro di distribuzione piatto da incasso completo, bianco, 24 SU per fila, a 3 file, tipo E
Completa BF-U-./.. -Quadro di distribuzione da incasso E, bianco RAL 9016, 24 unità di spazio per fila, 3 file, altezza 620 mm, larghezza 588 mm, profondità 136 mm, include porta con serratura a camma Profi line, frontalini, telaio di montaggio su guida DIN e morsetti neutro/PE. Custodia: design chiuso, compresa la piastra posteriore, la piastra posteriore utilizzabile come piano di fissaggio, 2 inserti pressacavo per quadri di distribuzione sottili con una larghezza di 24 unità di spazio, superiore, aperture di ingresso del filo cieco nella parte inferiore, terminali preassemblati nella scatola (nessuna perdita di unità di spazio). Canale a parete con telaio porta, piastra posteriore utilizzabile come piano di fissaggio, aperture per l'ingresso dei cavi facili da rimuovere, profondità di 127 mm, terminali preassemblati nella scatola (nessuna perdita di unità di spazio), 4 staffe di fissaggio laterali. Come accessorio, la porta in lamiera d'acciaio con serratura a camme inclusa di serie, la porta in lamiera d'acciaio con profondità maggiorata (necessaria, ad esempio, per l'installazione di componenti RMQ sulla porta) (BFZ-OTR-./...) o la porta in lamiera d'acciaio con pannello trasparente (BFZ-OTT-./...) Telaio di montaggio su guida DIN rimovibile, per dispositivi di installazione modulari da 45 mm, distanza tra le sbarre DIN di 150 mm, gli interruttori automatici Eaton possono essere integrati con il kit di installazione, una piastra di montaggio universale può essere installata utilizzando un kit di installazione in armadio integrato (BFZ-U-ITMPL..). Contatto elettrico per la piastra metallica realizzato con bloccaggio speciale sulla custodia
sistemi di distribuzione elettrica (inclusi distributori per impianti) > Quadro di distribuzione piccolo
Scatole di distribuzione compatti
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
| Nome prodotto | Eaton xComfort BF - quadro di distribuzione compatto |
| Sigla catalogo | 283053 |
| EAN | 4015082830533 |
| Lunghezza/profondità del prodotto | 140 mm |
| Altezza prodotto | 630 mm |
| Larghezza prodotto | 600 mm |
| Peso prodotto | 10.2 kg |
| Conformità | RoHS conform |
| Certificazione/i | IEC/EN 61439-3 IEC/EN 61439-1 IEC/EN 62208 |
| Codice modello | BF-U-3/72-E |
Delivery program
| Tipo | Dispositivo base BF piatto DBO Quadri di distribuzione |
| Applicazione | Interno (sito di installazione) |
| Colore | Bianco traffico (RAL 9016) Bianco |
Technical Data - Electrical
| Tensione nominale in AC | 415 V AC |
| Frequenza nominale dei contatti | 50 Hz / 60 Hz |
Technical Data - Mechanical
| Tipo di chiusura | Altro |
| Larghezza in base al numero di distanziali modulari | 24 |
| Metodo di montaggio | Da incasso (gesso) A parete cava Da incasso barra DIN Parete cava e incasso |
| Materiale | Lamiera d'acciaio, verniciatura a polvere |
| Grado di protezione | IP30 IK07 (resistenza agli impatti) |
| Numero di unità passo modulo per riga | 24 |
| Numero di file | 3 |
| Tipo di morsetto | Morsetti a vite |
| Numero morsetto N e PE e sezione trasversale | N: 2 x 25 mm² + 13 x 16 mm² PE: 2 x 25 mm² + 13 x 16 mm² |
| Profondità interna | 127 mm |
| Altezza incorporata | 570 mm |
| Larghezza interna | 560 mm |
| Profondità interna | 127 mm |
| Colore coperchio/sportello | Bianco |
| Modello coperchio/sportello | Chiuso |
| Tipo di coperchio/sportello | Porta Singola |
| Tipo rack modulo | Telaio di guida |
| Materiale della calotta protettiva | Metallo |
Temperature-rise verification as per IEC 60890
| Diss. calore amb. 35°C delta T:20°C p. sup. custodia singola a filo(IEC 60890) | 41 W |
| Diss. calore amb. 35°C delta T:35°C p. sup. custodia singola a filo(IEC 60890) | 82 W |
Design verification as per IEC/EN 61439 - technical data
| Dati sulla temperatura ambiente di esercizio | -5 °C - 40 °C |
Design verification as per IEC/EN 61439
| 10.2.2 Resistenza alla corrosione | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.1 Verifica stabilità termica custodie | Soddisfa i requisiti della norma di prodotto. |
| 10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale | Soddisfa i requisiti della norma di prodotto. |
| 10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.4 Resistenza alla radiazione ultravioletta (UV) | Non rilevante per installazione interna. |
| 10.2.5 Sollevamento | Non pertinente per custodia senza dispositivi di sollevamento. |
| 10.2.6 Impatto meccanico | IK07 |
| 10.2.7 Iscrizioni | Soddisfa i requisiti della norma di prodotto. |
| 10.3 Grado di protezione dei gruppi di componenti | IP30 |
| 10.4 Distanze d’isolamento superficiale | È responsabilità del costruttore del quadro elettrico di comando. |
| 10.5 Protezione da folgorazione | < 0.1 Ω; i requisiti della norma di prodotto sono soddisfatti. |
| 10.6 Incorporamento di componenti e dispositivi di commutazione | È responsabilità del costruttore del quadro elettrico di comando. |
| 10.7 Collegamenti e circuiti elettrici interni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.8 Collegamenti per conduttori esterni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.2 Rigidità elettrica potenza-frequenza | Ui = 415 V AC |
| 10.9.3 Tensione di tenuta a impulsi | Non pertinente per custodia vuota secondo EN 62208. |
| 10.9.4 Test custodie in materiale isolante | Non pertinente per custodia in metallo. |
| 10.10 Riscaldamento | Il calcolo della sovratemperatura rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi. |
| 10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.12 Compatibilità elettromagnetica | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.13 Funzione meccanica | Soddisfa i requisiti della norma di prodotto. |
Additional information
| Caratteristiche | Versione EMC Morsettiera di terra Morsetto conduttore neutro |
| Dotato di: | Porta con chiusura a chiavistello Profi-Line Morsetto del conduttore di protezione e neutro Piastre frontali contenitore da murare con telaio porta telaio di montaggio guida DIN |
| Funzioni | Apparecchio base Sigillabile |
| Grado di protezione | Classe di protezione I (messo a terra) |
| Numero RAL | 9016 |
| Caratteristiche speciali | Classe di isolamento I IP30 Alloggiamento in lamiera di acciaio bianca (RAL 9016) |
| Utilizzato con | Apparecchio base Quadro di distribuzione di installazione Quadro di distribuzione filo muro BF |
| Caratteristica | Valore |
|---|---|
| modo di montaggio (EF000003) | incastrato |
| numero di file (EF000266) | 3 |
| numero di unità modulari (EF002950) | 24 |
| tipo di copertura (EF000339) | porta |
| tipo di coperchio (EF009212) | chiuso |
| tipo di porta (EF004464) | EV000426 |
| coperchio/porta trasparente (EF006244) | No |
| porta di trasmissione del segnale (EF015941) | No |
| con serratura (EF006306) | No |
| tipo di chiusura (EF004462) | altro |
| materiale della scatola (EF001596) | acciaio |
| profondità di montaggio (EF000218) | 127 mm |
| altezza di installazione (EF000332) | 570 mm |
| larghezza di montaggio (EF000846) | 560 mm |
| profondità interna (EF001131) | 127 mm |
| morsetto di messa a terra (EF015776) | Sì |
| morsettiera a conduttore neutro (EF015777) | Sì |
| barra DIN (EF001134) | Sì |
| con piastra di montaggio (EF000118) | No |
| possibilità di applicazione (EF001088) | No |
| versione EMC (EF001062) | Sì |
| colore (EF000007) | bianco |
| numero RAL (EF000116) | 9016 |
| grado di protezione (IP) (EF005474) | IP30 |
| altezza (EF000040) | 630 mm |
| larghezza (EF000008) | 600 mm |
| profondità (EF000049) | 140 mm |
