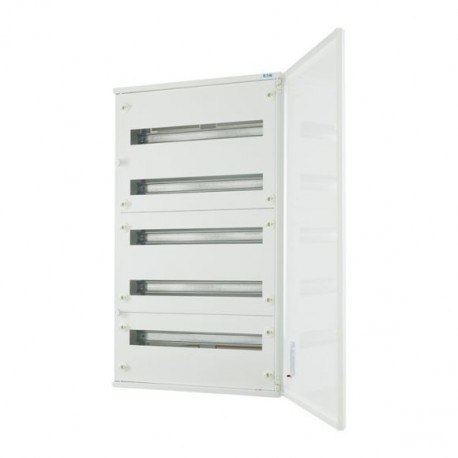

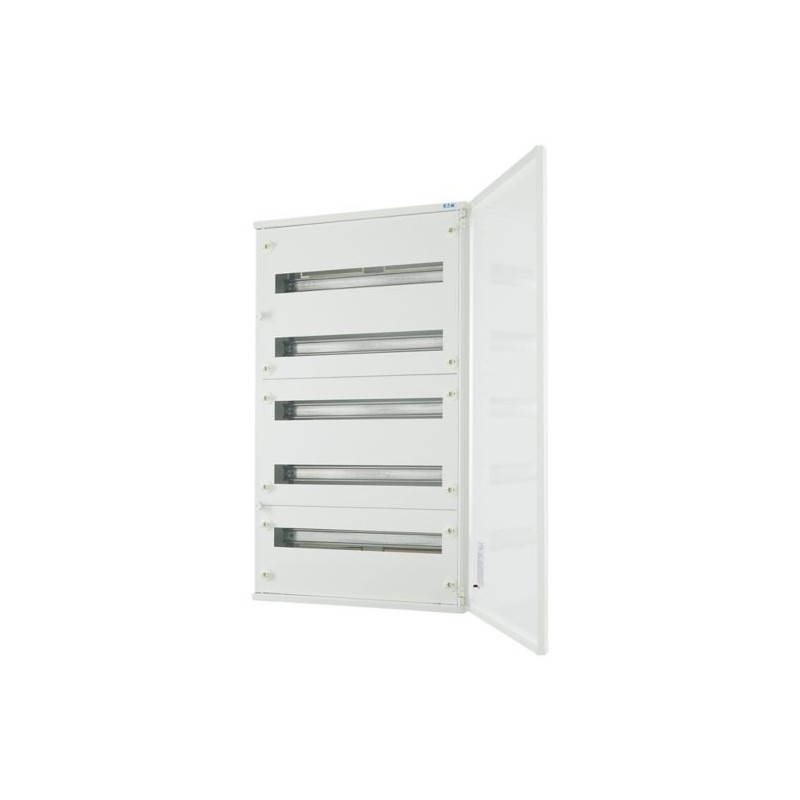

BF-O-5/120-E 283043 Y7-283043 EATON ELECTRIC BF-O-5/120-E Q. PARETE 5X24MOD 545L 900H
BF-O-5/120-E
283043
Y7-283043
EATON-MOELLER
BF-O-5/120-E Q. PARETE 5X24MOD 545L 900H
Braccio. Metallo. superficie con porta opaca, 24 UM per fila, 5 file,
Eaton xComfort BF LV systems Final Distribution Boards. Complete surface-mounted flat distribution board, white, 24 SU per row, 5 rows, type E
Completo BF-O-./.. -Quadro di distribuzione sottile con superficie E, bianco RAL 9016, 24 unità di spazio per fila, 5 file, altezza 900 mm, larghezza 543 mm, profondità 140 mm, incl. porta con serratura a camma Profi line, frontalini, telaio di montaggio su guida DIN e morsetti neutro/PE. Custodia: design chiuso, compresa la piastra posteriore, la piastra posteriore utilizzabile come piano di fissaggio, 2 inserti pressacavo per quadri di distribuzione sottili con una larghezza di 24 unità di spazio, superiore, aperture di ingresso del filo cieco nella parte inferiore, terminali preassemblati nella scatola (nessuna perdita di unità di spazio). Canale a parete con telaio porta, piastra posteriore utilizzabile come piano di fissaggio, aperture per l'ingresso dei cavi facili da rimuovere, profondità di 127 mm, terminali preassemblati nella scatola (nessuna perdita di unità di spazio), 4 staffe di fissaggio laterali. Come accessorio, la porta in lamiera d'acciaio con serratura a camme inclusa di serie, la porta in lamiera d'acciaio con profondità maggiorata (necessaria, ad esempio, per l'installazione di componenti RMQ sulla porta) (BFZ-OTR-./...) o la porta in lamiera d'acciaio con pannello trasparente (BFZ-OTT-./...) Telaio di montaggio su guida DIN rimovibile, per dispositivi di installazione modulari da 45 mm, distanza tra le sbarre DIN di 150 mm, gli interruttori automatici Eaton possono essere integrati con il kit di installazione, una piastra di montaggio universale può essere installata utilizzando un kit di installazione per armadi di superficie (BFZ-O-ITMPL..). Contatto elettrico per la piastra metallica realizzato con bloccaggio speciale sulla custodia
sistemi di distribuzione elettrica (inclusi distributori per impianti) > Quadro di distribuzione piccolo
Scatole di distribuzione compatti
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
IEC/EN 61439-1
IEC/EN 62208
Delivery program
White
Technical data - electrical
Technical data - mechanical
Surface mounting
DIN-rail
IP30
PE: 2 x 25 mm² + 27 x 16 mm²
Single
Temperature-rise verification as per IEC 60890
Design verification as per IEC/EN 61439 - technical data
Design verification as per IEC/EN 61439
Additional information
Earthing terminal block
Neutral terminal block
DIN rail mounting frame
Enclosure
Front plates
Cable gland plate inserts (top)
Door with Profi-Line three-point turn-lock
Basic device
Installation distribution board
| Caratteristica | Valore |
|---|---|
| modo di montaggio (EF000003) | apparente |
| numero di file (EF000266) | 5 |
| numero di unità modulari (EF002950) | 24 |
| tipo di copertura (EF000339) | porta |
| tipo di coperchio (EF009212) | chiuso |
| tipo di porta (EF004464) | EV000426 |
| coperchio/porta trasparente (EF006244) | No |
| porta di trasmissione del segnale (EF015941) | No |
| con serratura (EF006306) | No |
| tipo di chiusura (EF004462) | altro |
| materiale della scatola (EF001596) | acciaio |
| profondità di montaggio (EF000218) | 150 mm |
| altezza di installazione (EF000332) | 910 mm |
| larghezza di montaggio (EF000846) | 555 mm |
| profondità interna (EF001131) | 131 mm |
| morsetto di messa a terra (EF015776) | Sì |
| morsettiera a conduttore neutro (EF015777) | Sì |
| barra DIN (EF001134) | Sì |
| con piastra di montaggio (EF000118) | No |
| possibilità di applicazione (EF001088) | No |
| versione EMC (EF001062) | Sì |
| colore (EF000007) | bianco |
| numero RAL (EF000116) | 9016 |
| grado di protezione (IP) (EF005474) | IP30 |
| altezza (EF000040) | 910 mm |
| larghezza (EF000008) | 555 mm |
| profondità (EF000049) | 150 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| BF-O-5/120-E Y7-283043 283043 IT_283043.pdf | 118 Kbytes |
|
