EATON - MOELLERScatole di distribuzione compattiBF-O-2/48-E 283040 Y7-283040 EATON ELECTRIC superficie Armadio 2 file 48 moulos

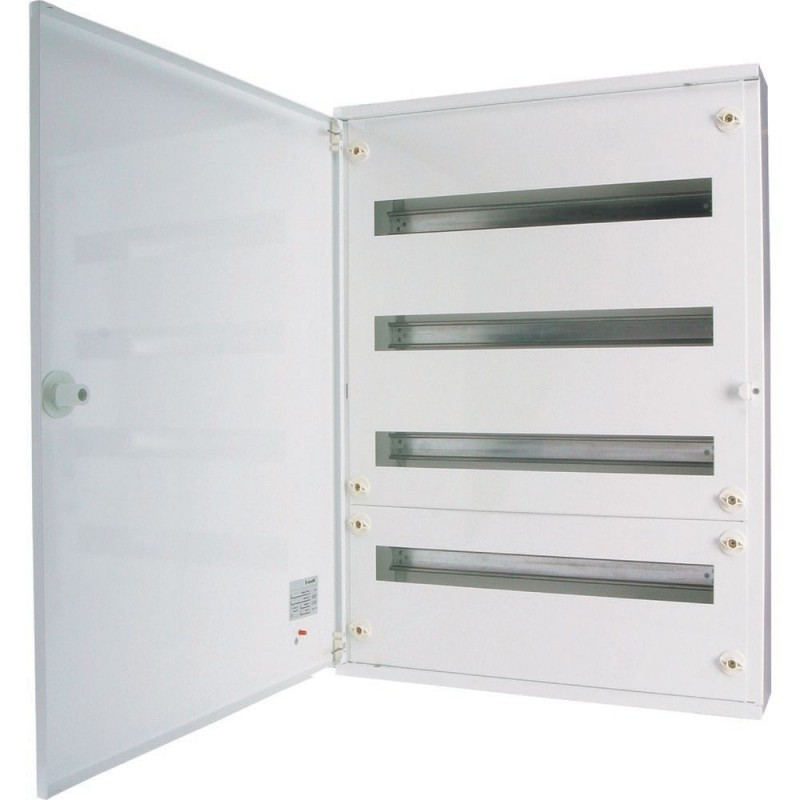

EATON - MOELLER BF-O-2/48-E 283040 Y7-283040 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

BF-O-2/48-E 283040 Y7-283040 EATON ELECTRIC superficie Armadio 2 file 48 moulos

Riferimento: BF-O-2/48-E

Codice: 283040

Numero di catalogo: Y7-283040

Produttore: EATON - MOELLER

Descrizione:

superficie Armadio 2 file 48 moulos
Braccio. Metallo. superficie opaca della porta, 24 UM per fila, 2 file,
Eaton xComfort BF LV systems Final Distribution Boards. Complete surface-mounted flat distribution board, white, 24 SU per row, 2 rows, type E
Completo BF-O-./.. -Quadro di distribuzione E a superficie sottile, bianco RAL 9016, 24 unità di spazio per fila, 2 file, altezza 450 mm, larghezza 543 mm, profondità 140 mm, include porta con serratura a camme Profi line, frontalini, telaio di montaggio su guida DIN e morsetti neutro/PE. Custodia: design chiuso, compresa la piastra posteriore, la piastra posteriore utilizzabile come piano di fissaggio, 2 inserti pressacavo per quadri di distribuzione sottili con una larghezza di 24 unità di spazio, superiore, aperture di ingresso del filo cieco nella parte inferiore, terminali preassemblati nella scatola (nessuna perdita di unità di spazio). Canale a parete con telaio porta, piastra posteriore utilizzabile come piano di fissaggio, aperture per l'ingresso dei cavi facili da rimuovere, pr

Categorie:

  • sistemi di distribuzione elettrica (inclusi distributori per impianti) > Quadro di distribuzione piccolo
  • EATON - MOELLER > Scatole di distribuzione compatti

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 191,59 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo
Spedizione in stock domani. 2 unità.

Più unità, scadenza standard: 5 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Product Name
Eaton xComfort BF small distribution board
Catalog Number
283040
EAN
4015082830403
Product Length/Depth
150 mm
Product Height
460 mm
Product Width
555 mm
Product Weight
8.4 kg
Compliances
RoHS conform
Certifications
IEC/EN 61439-1
IEC/EN 62208
IEC/EN 61439-3
Model Code
BF-O-2/48-E

Delivery program

Type
Basic deviceBF flat DBOInstallation distribution boards
Application
Indoor (installation site)
Color
White
Traffic white (RAL 9016)

Technical data - electrical

Voltage rating at AC
415 V AC
Frequency rating of contacts
50 Hz / 60 Hz

Technical data - mechanical

Closure type
Other
Enclosure material
Steel
Width in number of modular spacings
24
Mounting method
Surface mounting
DIN-rail
Surface mounted (plaster)
Material
Sheet steel, powder-coated
Degree of protection
IP30
IK07 (impact resistance)
Number of module space units per row
24
Number of rows
2
Terminal type
Screw terminals
PE and N terminal number and cross section
N: 2 x 25 mm² + 13 x 16 mm²
PE: 2 x 25 mm² + 13 x 16 mm²
Built-in depth
150 mm
Built-in height
460 mm
Built-in width
555 mm
Internal depth
131 mm
Cable entry postion
Cable entries on top and bottom
Cover/door color
White
Cover/door model
Closed
Cover/door type
Door
Single
Module rack type
Rail frame
Protective shrouding material
Metal

Temperature-rise verification as per IEC 60890

Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
34 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
69 W
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
37 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
36 W
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
75 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
72 W

Design verification as per IEC/EN 61439 - technical data

Ambient operating temperature details
-5 °C - 40 °C

Design verification as per IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
IK07
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP30
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
< 0.1 Ω; meets the product standard's requirements.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 415 V AC
10.9.3 Impulse withstand voltage
Does not apply to basic enclosures as defined in EN 62208.
10.9.4 Testing of enclosures made of insulating material
Does not apply to metal enclosures.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.

Additional information

Features
EMC-version
Earthing terminal block
Neutral terminal block
Fitted with:
DIN rail mounting frame
Front plates
Cable gland plate inserts (top)
Neutral-/protective conductor terminal
Door with Profi-Line three-point turn-lock
Enclosure
Functions
Basic device
Protection class
I (earthed)
RAL-number
9016
Special features
IP30Protection Class ISteel sheet enclosure white (RAL 9016)
Used with
Basic device
BF flat distribution board
Installation distribution board

ETIM for 283040 Sistemi di distribuzione elettrica (inclusi distributori per impianti) (EC000214)

Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaapparente
Nome caratteristicanumero di file (EF000266)
Valore caratteristica2
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica24
Nome caratteristicatipo di copertura (EF000339)
Valore caratteristicaporta
Nome caratteristicatipo di coperchio (EF009212)
Valore caratteristicachiuso
Nome caratteristicatipo di porta (EF004464)
Valore caratteristicaEV000426
Nome caratteristicacoperchio/porta trasparente (EF006244)
Valore caratteristicaNo
Nome caratteristicaporta di trasmissione del segnale (EF015941)
Valore caratteristicaNo
Nome caratteristicacon serratura (EF006306)
Valore caratteristicaNo
Nome caratteristicatipo di chiusura (EF004462)
Valore caratteristicaaltro
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicaacciaio
Nome caratteristicaprofondità di montaggio (EF000218)
Valore caratteristica150 mm
Nome caratteristicaaltezza di installazione (EF000332)
Valore caratteristica460 mm
Nome caratteristicalarghezza di montaggio (EF000846)
Valore caratteristica555 mm
Nome caratteristicaprofondità interna (EF001131)
Valore caratteristica131 mm
Nome caratteristicamorsetto di messa a terra (EF015776)
Valore caratteristicaSì
Nome caratteristicamorsettiera a conduttore neutro (EF015777)
Valore caratteristicaSì
Nome caratteristicabarra DIN (EF001134)
Valore caratteristicaSì
Nome caratteristicacon piastra di montaggio (EF000118)
Valore caratteristicaNo
Nome caratteristicapossibilità di applicazione (EF001088)
Valore caratteristicaNo
Nome caratteristicaversione EMC (EF001062)
Valore caratteristicaSì
Nome caratteristicacolore (EF000007)
Valore caratteristicabianco
Nome caratteristicanumero RAL (EF000116)
Valore caratteristica9016
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP30
Nome caratteristicaaltezza (EF000040)
Valore caratteristica460 mm
Nome caratteristicalarghezza (EF000008)
Valore caratteristica555 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica150 mm
