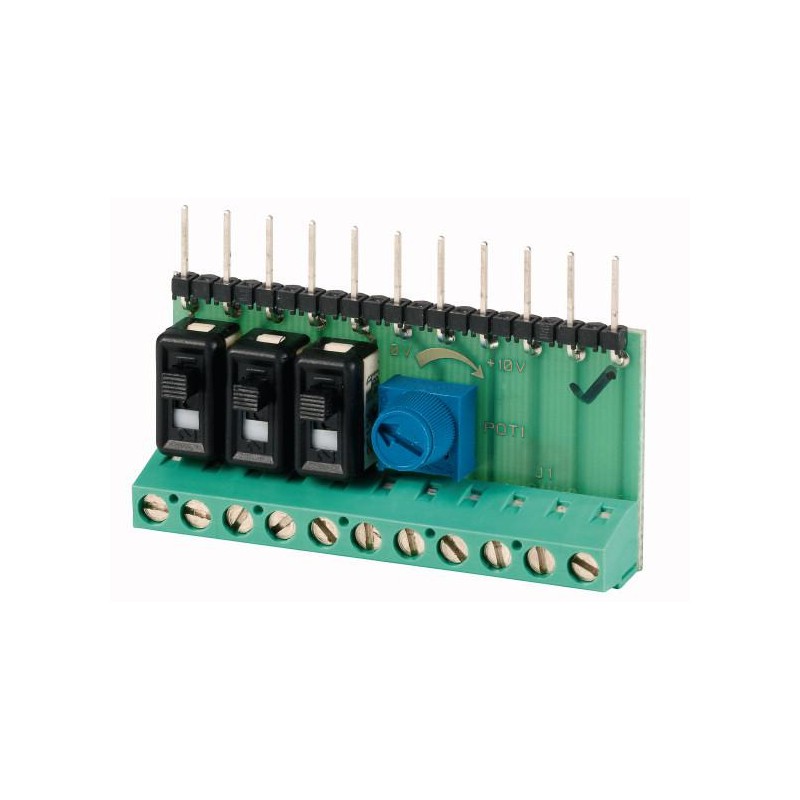

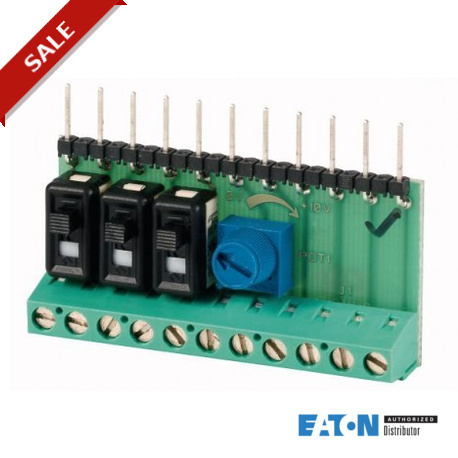

DXC-EXT-LOCSIM 169034 EATON ELECTRIC Simulatore 3DI.1ROO 1 potenziometro standard per convertitore di freque..
DXC-EXT-LOCSIM
169034
EATON-MOELLER
Simulatore 3DI.1ROO 1 potenziometro standard per convertitore di frequenza DC1
Simulatore di terminali di segnale di controllo, Sottogamma: Simulatore di terminale di segnale di controllo, Funzione di base: Simulatore di messa in servizio e di test, Descrizione: 3 ingressi digitali (+24 V), 1 uscita a relè (max. 30 V DC), 3 microinterruttori, 1 potenziometro del valore di riferimento (0 - +10 V / = 0 - fmax), Per il collegamento ai terminali del segnale di controllo sul DC1, Da utilizzare con: DC1
Apparecchi elettrici a bassa tensione > accessori per controllo di frequenza
Convertitori di frequenza Power XL
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Rilevatore tipo | DC1 | ||
Sotto gamma | Simulatore morsetto di comando | ||
Funzione di base | Simulatore messa in servizio e collaudo | ||
Descrizione | 3 ingressi digitali (+24 V) 1 uscita relè (max. 30 V DC) 3 microinterruttori 1 potenziometro valore di riferimento (0 - +10 V / = 0 - fmax) per il collegamento ai morsetti di comando del DC1 | ||
utilizzo con | DC1 |
Dati tecnici per verifiche di progetto | |||
Temperatura ambiente di servizio min. | °C | -10 | |
Temperatura ambiente di servizio max. | °C | 50 | |
Verifiche di progetto IEC/EN 61439 | |||
10.2 Idoneità di materiali e componenti | |||
10.2.2 Resistenza alla corrosione | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.1 Resistenza dell'involucro al calore | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.4 Resistenza all'irradiazione UV | I requisiti della norma di prodotto sono soddisfatti. | ||
10.2.5 Sollevamento | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.2.6 Prova d'urto | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.2.7 Diciture | I requisiti della norma di prodotto sono soddisfatti. | ||
10.3 Grado di protezione degli involucri | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.4 Vie di dispersione aerea e superficiale | I requisiti della norma di prodotto sono soddisfatti. | ||
10.5 Protezione contro scosse elettriche | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.6 Montaggio incassato di apparecchi | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. | ||
10.7 Circuiti interni e collegamenti | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.8 Collegamenti per conduttori introdotti dall'esterno | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9 Caratteristiche d’isolamento | |||
10.9.2 Rigidità dielettrica a frequenza di rete | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9.3 Tensione di tenuta a impulso | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.9.4 Verifica di involucri in materiale isolante | Rientra nella responsabilità del costruttore del quadro elettrico. | ||
10.10 Riscaldamento | Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature. | ||
10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature. | ||
10.12 EMC | Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature. | ||
10.13 Funzione meccanica | Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL). |
Type of accessory | - |
| Product Standards | UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking | ||
| UL File No. | E172143 | ||
| UL Category Control No. | NMMS, NMMS7 | ||
| CSA File No. | UL report applies to both US and Canada | ||
| North America Certification | UL listed, certified by UL for use in Canada | ||
| Specially designed for North America | No | ||
| Suitable for | Branch circuits | ||
| Degree of Protection | IEC: IP00 |
IL04012019Z Moduli di espansione I/O per DC1: simulatore | |||
MN04020003Z Convertitori di frequenza DC1, manuale | |||
| Caratteristica | Valore |
|---|---|
| accessorio (EF013236) | No |
| pezzo di ricambio (EF013237) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 37 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DXC-EXT-LOCSIM 169034 169034_DE.pdf | 197 Kbytes |
|
