Visualizza ingrandito

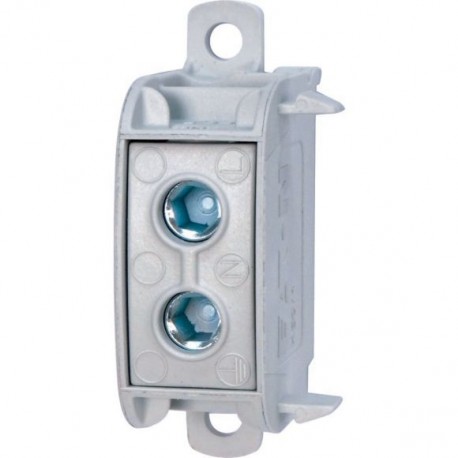

K50/1 098573 EATON ELECTRIC Morsetto componibile/a blocco, 2,5-50mm², 1p, 150A, montabile a scatto, avvitabi..
K50/1
098573
EATON-MOELLER
10
Morsetto componibile/a blocco, 2,5-50mm², 1p, 150A, montabile a scatto, avvitabile, fissaggio a spina
sistemi di distribuzione dell’energia/apparecchi elettrici > morsettiera
Accessori di connessione per custodie
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Morsetto componibile/a blocco, 2,5-50mm², 1p, 150A, montabile a scatto, avvitabile, fissaggio a spina
Morsetto componibile/a blocco, 2,5-50mm², 1p, 150A, montabile a scatto su guida DIN, avvitabile su piastra di montaggio, fissaggio a spina nella custodia CI, per conduttore L, NET, unità standard, grado di protezione IP2X, affiancabile ad altri morsetti K50/1, bandella in rame 3x9x0.8 collegabile
Programma di fornitura
Assortimento
Accessori generali per il quadro elettrico
accessori
Morsetto di collegamento isolato
accessori
Morsetti singoli isolati 32 - 100 A
Descrizione
Nuova versione: sostituisce i morsetti singoli precedenti K10/1, K25/1, K50/1.
protetto contro i contatti con le dita su tutti i lati
montabile a scatto su guide DIN secondo IEC/EN 60715
Avvitabile su piastre di montaggio e direttamente sulle spine della custodia Ci o CI-K
affiancabile con altri morsetti K50/1
con marcatura L, N e conduttore di terra
protetto contro i contatti con le dita su tutti i lati
montabile a scatto su guide DIN secondo IEC/EN 60715
Avvitabile su piastre di montaggio e direttamente sulle spine della custodia Ci o CI-K
affiancabile con altri morsetti K50/1
con marcatura L, N e conduttore di terra
utilizzabile per
Ci
CI-K
Commutatori a camme T
Sezionatore P
Interruttore automatico NZM
CU-BAND3X9x0,8-BK
CI-K
Commutatori a camme T
Sezionatore P
Interruttore automatico NZM
CU-BAND3X9x0,8-BK
Dati tecnici
Generalità
Conformità alle norme
Autorizzazione VDE in conformità alla DIN EN 60947-7-1
Questo prodotto è conforme alle direttive RoHS CE
Questo prodotto è conforme alle direttive RoHS CE
Materiale
Corpo del morsetto: ottone (CuZn39Pb2), non isolato
Base: PA 6 (senza alogeni)
Viti: acciaio, zincate, passivate a strato spesso
Base: PA 6 (senza alogeni)
Viti: acciaio, zincate, passivate a strato spesso
Resistenza alla fiamma
Autoestinguente
Valori meccanici
Lunghezze di spelatura 50 mm2, 16 mm
Teste vite a brugola, 5 mm
Teste vite a brugola, 5 mm
Dati elettrici
Corrente nominale ininterrotta [Iu]
150 A
Tensione nominale d'impiego [Ue]
690 V
Sezioni di collegamento
Cavo a sezione circolare in rame rigido 2,5 - 50 mm2
Cavo a sezione circolare in rame flessibile 2,5 - 50 mm2
Cavo a sezione circolare in rame flessibile con puntalino 2,5 - 35 mm2
Conduttore a banda Cu 3 x 9 x 0,8 mm mm2
Cavo a sezione circolare in rame flessibile 2,5 - 50 mm2
Cavo a sezione circolare in rame flessibile con puntalino 2,5 - 35 mm2
Conduttore a banda Cu 3 x 9 x 0,8 mm mm2
Nota per l’intestazione delle tabelle
⊙ Rigido
A trefoli
Flessibile con puntale
▤ Cavo piatto
A trefoliFlessibile con puntale▤ Cavo piatto
Dati tecnici secondo ETIM 6.0
Energy distribution systems (EG000015) / Rail terminal bar (EC000275)
Electric engineering, automation, process control engineering / Electrical insulation and connecting material / Energy distribution system / Rail terminal bar clamp ([email protected] [ACO369008])
Number of poles
1
Connection type
Screwing
Number of connections < 6 mm²
0
Number of connections 10 mm²
0
Number of connections 16 mm²
0
Number of connections 25 mm²
0
Number of connections > 25 mm²
2
Number of connections total
2
Mounting method
DIN-rail/screw
Height
38.5 mm
Width
25 mm
Depth
60.8 mm
Contact safe
Yes
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| K50/1 098573 IT_098573.pdf | 203 Kbytes |
 |
