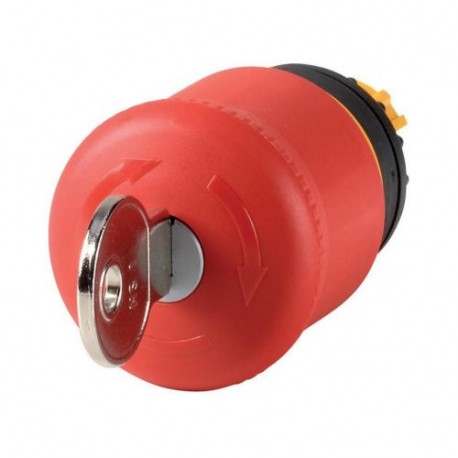

M22-PVS-MS* 216880 Y7-216880 EATON ELECTRIC Pulsante di emergenza, D 38mm, sblocco a chiave, chiusura MS sec.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-PVS-MS* 216880 Y7-216880 EATON ELECTRIC Pulsante di emergenza, D 38mm, sblocco a chiave, chiusura MS sec..

M22-PVS-MS*

216880

Y7-216880

EATON-MOELLER

Pulsante di emergenza, D=38mm, sblocco a chiave, chiusura MS secondo indicazione

Pulsante di arresto di emergenza; D=38 mm; Chiave ad incastro; Tasto selezionabile

Eaton Moeller® series M22 Emergency stop/emergency switching off pushbutton, RMQ-Titan, Mushroom-shaped, 38 mm, Non-illuminated, Key-release, selectable, Red, yellow, RAL 3000, Not suitable for master key systems

Pulsante di arresto di emergenza/arresto di emergenza, Gamma prodotti: RMQ-Titan, Unità singola, Design: a forma di fungo, Diametro: 38 mm, Illuminazione: Non illuminata, Grilletto a chiave, Descrizione: A prova di manomissione secondo ISO 13850/EN 418, Meccanismo di bloccaggio: selezionabile, Colore testa a fungo: Rosso, Colore base: giallo, RAL 3000, Grado di protezione: IP66, IP67, IP69K, Connessione SmartWire-DT: no, Dimensioni frontali: 35, Istruzioni: Numero massimo di contatti: quattro M22-(C)K01, ... 10 o due M22-(C)K02, ... 20, … 11, Informazioni sull'equipaggiamento fornito: 1 chiave inclusa di serie, Norme: IEC/EN 60947, VDE 0660

Maggiori dettagli


Apparecchi elettrici a bassa tensione > telaio per pulsante a fungo

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series M22 Emergency stop/emergency switching off pushbutton
Catalog Number
216880
Product Length/Depth
93 mm
Product Height
38 mm
Product Width
38 mm
Product Weight
0.06 kg
Certifications
CSA File No.: 012528
CE
UL Category Control No.: NKCR
VDE 0660
CSA-C22.2 No. 94-91
CSA-C22.2 No. 14-05
CSA
IEC/EN 60947
UL
UL 508
IEC/EN 60947-5
UL File No.: E29184
CSA Class No.: 3211-03
DNV
GL
LR
Catalog Notes
Max. number of contacts: four M22-(C)K01, …10 or two M22-(C)K02, …20, …11
Model Code
M22-PVS-MS*

Features & Functions

Bezel color
Other
Base color
Yellow
Bezel material
Other
Color
Red
Design
Mushroom-shaped
Classical
Features
Tamper-proof (according to ISO 13850, EN 418)
Illumination
Non-illuminated
Key code
Selectable
RAL-number
3000
Unlocking method
Key-release

General

Accessories
1 key included with supplied equipment.
Degree of protection
IP67/IP69K
NEMA 4X, 13
Lifespan, mechanical
100,000 Operations
Opening diameter
22.5 mm
Operating frequency
600 Operations/h
Product category
RMQ-Titan
Size
Front dimensions: 35 mm
Suitable for
Emergency stop

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
50 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Communication

Connection to SmartWire-DT
No

Actuator

Actuating force
50 N
Actuator color
Red
Actuator diameter
38 mm
Actuator function
Switching function latching
Key-release

Contacts

Force for positive opening - min
0 N

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 216880 Apparecchi elettrici a bassa tensione (EC001038)
Caratteristica Valore
colore del pulsante (EF000190) rosso
tipo di lente (EF006253) tondo
diametro della calotta (EF001423) 38 mm
diametro del foro (EF000079) 22.5 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
grado di protezione (IP) (EF005474) IP67/IP69K
indice di protezione (NEMA) (EF011959) 4X, 13
forma del pulsante (EF001546) alto
adatto per illuminazione (EF001142) No
con illuminazione (EF003829) No
tensione di alimentazione della lampada (EF006522) 0 V
funzione di commutazione a bloccaggio (EF007447) Sì
a impulso (EF001407) No
con anello frontale (EF006014) No
materiale dell'anello frontale (EF005972) altro
colore dell'anello frontale (EF002429) altro
adatto per arresto d'emergenza (EF001433) Sì
tipo di sblocco (EF001403) sblocco a chiave

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-PVS-MS* Y7-216880 216880 ES_173029.pdf 4 Mbytes M22-PVS-MS* Y7-216880 216880 ES_173029.pdf
