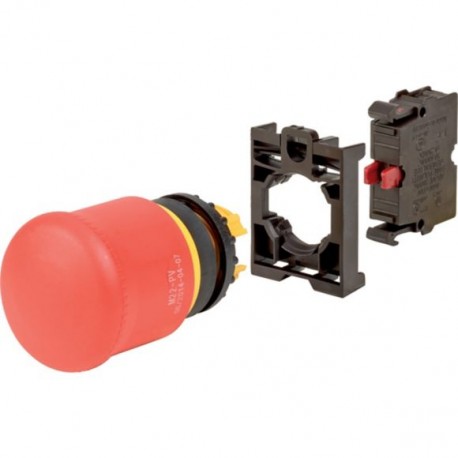

M22-PV-K01-BVP 110938 Y7-110938 EATON ELECTRIC Pulsante arresto d'emergenza/off, d 38 mm, sblocco a trazione.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-PV-K01-BVP 110938 Y7-110938 EATON ELECTRIC Pulsante arresto d'emergenza/off, d 38 mm, sblocco a trazione..

M22-PV-K01-BVP

110938

Y7-110938

EATON-MOELLER

Pulsante arresto d'emergenza/off, d = 38 mm, sblocco a trazione, non illuminato, 1 contatti NC, apparecchio completo

Pulsante di arresto di emergenza completo D=38 mm Sblocco tramite

Eaton Moeller® series M22 Emergency stop/emergency switching off pushbutton, RMQ-Titan, 1 NC, Blister pack for hanging

Pulsante di arresto d'emergenza/arresto d'emergenza, Gamma prodotti: RMQ-Titan, Descrizione: Blister sospeso., Soluzione pratica completa., Ordinabile con un solo codice articolo, Collegamento a SmartWire-DT: no

Maggiori dettagli


Apparecchi elettrici a bassa tensione > tasto di emergenza completo

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $41.67
Prezzo unitario: $41.67
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series M22 Emergency stop/emergency switching off pushbutton
Catalog Number
110938
EAN
4015081104673
Product Length/Depth
50 mm
Product Height
80 mm
Product Width
50 mm
Product Weight
0.058 kg
Certifications
DNV
GL
LR
Model Code
M22-PV-K01-BVP

Features & Functions

Unlocking method
Pull-release

General

Degree of protection
IP66
NEMA 4X, 13
Mounting method
Built-in
Opening diameter
22.5 mm
Operating frequency
3600 Operations/h
Overvoltage category
III
Pollution degree
3
Product category
RMQ-Titan

Ambient conditions, mechanical

Mounting position
As required

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Short-circuit rating

Rated conditional short-circuit current (Iq)
1 kA

Communication

Connection to SmartWire-DT
No

Actuator

Actuating force
5 N
Actuator color
Red
Actuator diameter
38 mm

Contacts

Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
0

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.11 W
Rated operational current for specified heat dissipation (In)
6 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 110938 Apparecchi elettrici a bassa tensione (EC002034)
Caratteristica Valore
tipo di sblocco (EF001403) sblocco a trazione
numero di contatti di riposo (EF008255) 1
numero di contatti di chiusura (EF008256) 0
grado di protezione (IP) (EF005474) IP66
indice di protezione (NEMA) (EF011959) 4X, 13
modo di montaggio (EF000003) inseribile
con illuminazione (EF003829) No
tensione di alimentazione della lampada (EF006522) 0 V
diametro del foro (EF000079) 22.5 mm
tipo di collegamento circuito elettrico ausiliario (EF006820) raccordo a vite
diametro della calotta (EF001423) 38 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-PV-K01-BVP Y7-110938 110938 ES_173029.pdf 4 Mbytes M22-PV-K01-BVP Y7-110938 110938 ES_173029.pdf
