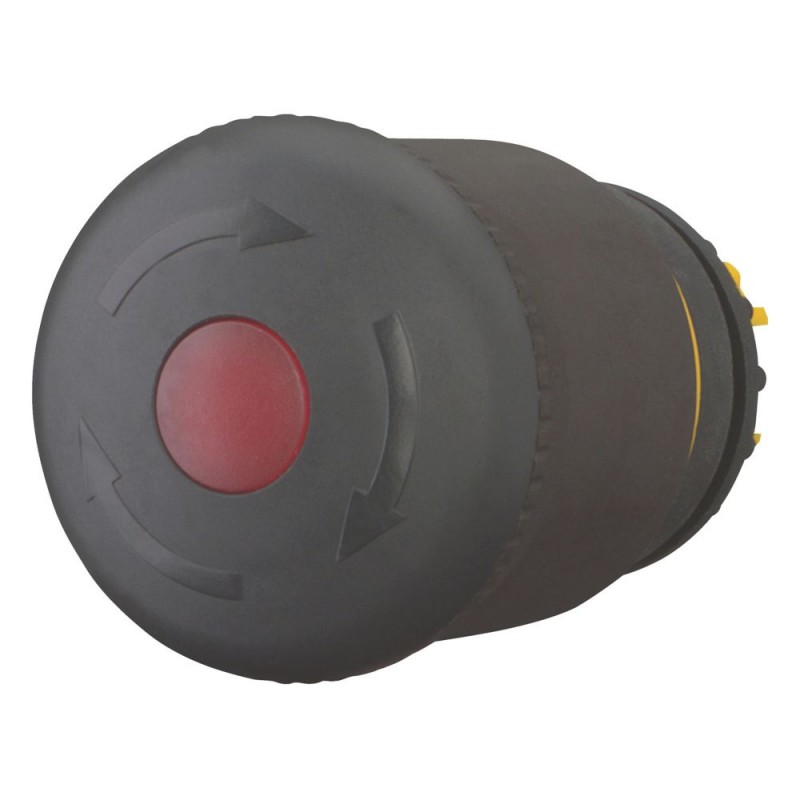

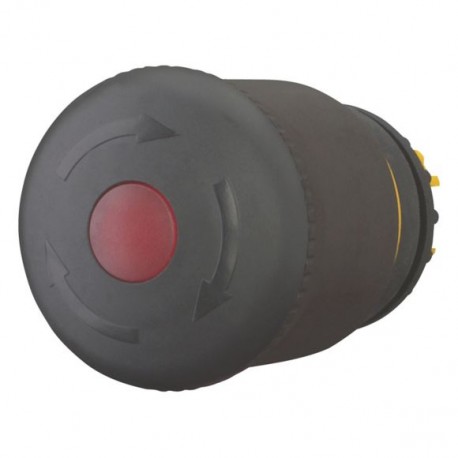

M22S-PVLT 271540 Y7-271540 EATON ELECTRIC Pulsante di emergenza, illuminato, sblocco a rotazione Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22S-PVLT 271540 Y7-271540 EATON ELECTRIC Pulsante di emergenza, illuminato, sblocco a rotazione

M22S-PVLT

271540

Y7-271540

EATON-MOELLER

5

Pulsante di emergenza, illuminato, sblocco a rotazione

Pulsante di arresto. Nero. D=38 mm. Sblocco a rotazione. Illuminato

Pulsante ARRESTO, RMQ-Titan, A fungo, 38 mm, possibilità di illuminazione con elemento LED, Sblocco mediante rotazione, nero, gialla, RAL 9005

Pulsante HALT/STOP, Gamma prodotti: RMQ-Titan, Unità singola, Design: a forma di fungo, Diametro: 38 mm, Illuminazione: Illuminato con elemento LED, Funzione di sblocco della rotazione, Colore della testa a fungo: Nero, Colore base: giallo, Valore colore RAL: RAL 9005, RAL 9005, Grado di protezione: IP66, IP67, IP69K, Connessione SmartWire-DT: sì, con connessioni SWD-RMQ, Dimensioni frontali: 35, Norme: IEC/EN 60947, VDE 0660

Maggiori dettagli


Apparecchi elettrici a bassa tensione > telaio per pulsante a fungo

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $155.28
Prezzo unitario: $31.06
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series M22 Pulsante arresto d'emergenza/off
Sigla catalogo
271540
EAN
4015082715403
Lunghezza/profondità del prodotto
38 mm
Altezza prodotto
70 mm
Larghezza prodotto
38 mm
Peso prodotto
0.045 kg
Certificazione/i
CSA File No.: 012528
CSA-C22.2 No. 14-05
UL
UL Category Control No.: NKCR
CSA
UL 508
CSA-C22.2 No. 94-91
IEC/EN 60947-5
CE
IEC/EN 60947
UL File No.: E29184
CSA Class No.: 3211-03
VDE 0660
DNV
GL
LR
Note catalogo
Max. Configurazione: 4 x M22-(C)K01, …10 o 2 x M22-(C)K02, …20, …11 e 1 x M22-(F)LED... - In caso di utilizzo di M22-PVL… con 1 x M22-K01SMC10 (canale singolo), è richiesto l’articolo M22-XSMC (N° ordine: 173030). Ordinare questo articolo separatamente.
Codice modello
M22S-PVLT

Features & Functions

Colore ghiera frontale
Altro
Colore base
Giallo
Materiale ghiera frontale
Altro
Colore
Nero
Progettazione
A fungo
Comando tradizionale
Illuminazione
Luminoso con elemento LED
Numero RAL
9005
Metodo di sblocco
sblocco a rotazione

General

Grado di protezione
IP67/IP69K
NEMA 4X, 13
Durata meccanica
100.000 operazioni
Diametro di apertura
22.5 mm
Massima frequenza di manovra
600 operazioni/h
Categoria prodotto
RMQ-Titan
Dimensione
Dimensioni anteriori: 35 mm
Adatto per
Illuminazione
Tipo

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
meccanico, secondo IEC/EN 60068-2-27
50 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Idoneità climatica
Caldo umido, ciclico, secondo IEC 60068-2-30
Caldo umido, costante, secondo IEC 60068-2-78

Communication

Collegamento con SmartWire-DT
Con collegamenti SWD-RMQ
Sì

Actuator

Forza di attivazione
50 N
Colore attuatore
Nero
Diametro attuatore
38 mm
Funzione attuatore
funzione di commutazione con bloccaggio a scatto
Sblocco mediante rotazione

Contacts

Forza per apertura positiva - min
0 N

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni per il montaggio (IL).

ETIM for 271540 Apparecchi elettrici a bassa tensione (EC001038)
Caratteristica Valore
colore del pulsante (EF000190) nero
tipo di lente (EF006253) tondo
diametro della calotta (EF001423) 38 mm
diametro del foro (EF000079) 22.5 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
grado di protezione (IP) (EF005474) IP67/IP69K
indice di protezione (NEMA) (EF011959) 4X, 13
forma del pulsante (EF001546) alto
adatto per illuminazione (EF001142) Sì
con illuminazione (EF003829) No
tensione di alimentazione della lampada (EF006522) 0 V
funzione di commutazione a bloccaggio (EF007447) Sì
a impulso (EF001407) No
con anello frontale (EF006014) No
materiale dell'anello frontale (EF005972) altro
colore dell'anello frontale (EF002429) altro
adatto per arresto d'emergenza (EF001433) No
tipo di sblocco (EF001403) sblocco a rotazione

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-PVLT Y7-271540 271540 EN_289241.pdf 3 Mbytes M22S-PVLT Y7-271540 271540 EN_289241.pdf
