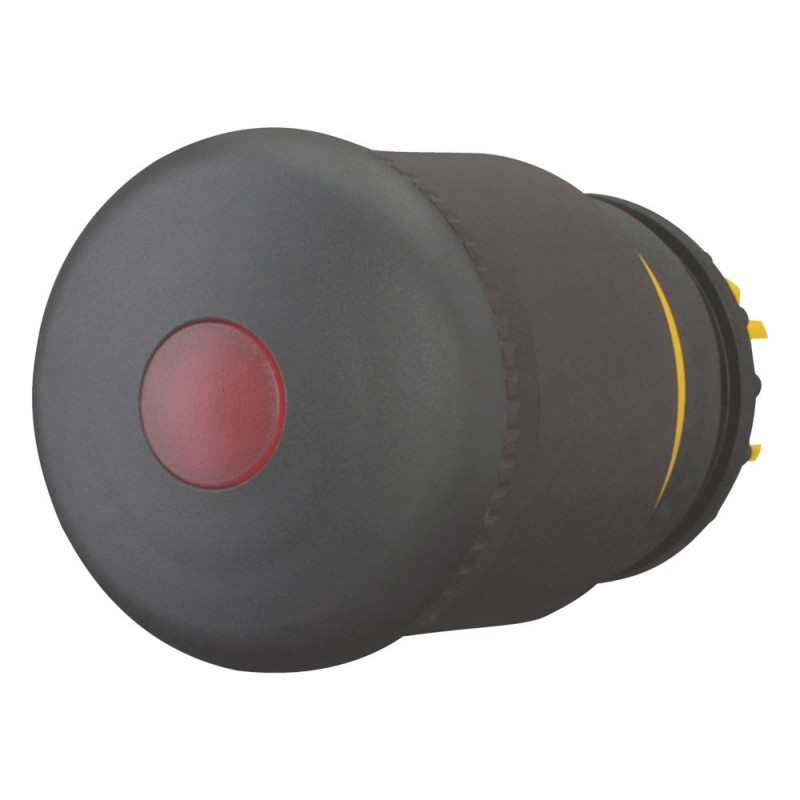

M22S-PVL 230962 Y7-230962 EATON ELECTRIC Pulsante di emergenza, illuminato Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22S-PVL 230962 Y7-230962 EATON ELECTRIC Pulsante di emergenza, illuminato

M22S-PVL

230962

Y7-230962

EATON-MOELLER

Pulsante di emergenza, illuminato

Pulsante Stop Nero D=38 mm Sblocco trazione

Eaton Moeller® series M22 HALT/STOP-Button, RMQ-Titan, Mushroom-shaped, 38 mm, Illuminated with LED element, Pull-to-release function, Black, yellow, RAL 9005

Pulsante HALT/STOP, Gamma prodotti: RMQ-Titan, Unità singola, Design: a forma di fungo, Diametro: 38 mm, Illuminazione: Illuminato con elemento LED, Funzione di rilascio della trazione, Colore della testa a fungo: Nero, Colore base: giallo, Valore colore RAL: RAL 9005, Grado di protezione: IP66, IP67, IP69K, Collegamento SmartWire-DT: sì, con collegamenti SWD-RMQ, Dimensioni frontali: 35, Norme: IEC/EN 60947, VDE 0660

Maggiori dettagli


Apparecchi elettrici a bassa tensione > telaio per pulsante a fungo

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $31.63
Prezzo unitario: $31.63
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series M22 Pulsante arresto d'emergenza/off
Sigla catalogo
230962
EAN
4015082309626
Lunghezza/profondità del prodotto
38 mm
Altezza prodotto
70 mm
Larghezza prodotto
38 mm
Peso prodotto
0.039 kg
Certificazione/i
UL 508
CSA Class No.: 3211-03
UL Category Control No.: NKCR
CSA-C22.2 No. 94-91
UL
CE
CSA
CSA-C22.2 No. 14-05
IEC/EN 60947
IEC/EN 60947-5
CSA File No.: 012528
UL File No.: E29184
VDE 0660
DNV
GL
LR
Note catalogo
Max. Configurazione: 4 x M22-(C)K01, …10 o 2 x M22-(C)K02, …20, …11 e 1 x M22-(F)LED... - In caso di utilizzo di M22-PVL… con 1 x M22-K01SMC10 (canale singolo), è richiesto l’articolo M22-XSMC (N° ordine: 173030). Ordinare questo articolo separatamente.
Codice modello
M22S-PVL

Features & Functions

Colore ghiera frontale
Altro
Colore base
Giallo
Materiale ghiera frontale
Altro
Colore
Nero
Progettazione
A fungo
Comando tradizionale
Illuminazione
Luminoso con elemento LED
Numero RAL
9005
Metodo di sblocco
sblocco a trazione

General

Grado di protezione
IP67/IP69K
NEMA 4X, 13
Durata meccanica
100.000 operazioni
Diametro di apertura
22.5 mm
Massima frequenza di manovra
600 operazioni/h
Categoria prodotto
RMQ-Titan
Dimensione
Dimensioni anteriori: 35 mm
Adatto per
Illuminazione
Tipo

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
50 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms
meccanico, secondo IEC/EN 60068-2-27

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30

Communication

Collegamento con SmartWire-DT
Sì
Con collegamenti SWD-RMQ

Actuator

Forza di attivazione
50 N
Colore attuatore
Nero
Diametro attuatore
38 mm
Funzione attuatore
Sblocco mediante trazione

Contacts

Forza per apertura positiva - min
0 N

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 230962 Apparecchi elettrici a bassa tensione (EC001038)
Caratteristica Valore
colore del pulsante (EF000190) nero
tipo di lente (EF006253) tondo
diametro della calotta (EF001423) 38 mm
diametro del foro (EF000079) 22.5 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
grado di protezione (IP) (EF005474) IP67/IP69K
indice di protezione (NEMA) (EF011959) 4X, 13
forma del pulsante (EF001546) alto
adatto per illuminazione (EF001142) Sì
con illuminazione (EF003829) No
tensione di alimentazione della lampada (EF006522) 0 V
funzione di commutazione a bloccaggio (EF007447) No
a impulso (EF001407) No
con anello frontale (EF006014) No
materiale dell'anello frontale (EF005972) altro
colore dell'anello frontale (EF002429) altro
adatto per arresto d'emergenza (EF001433) No
tipo di sblocco (EF001403) sblocco a trazione

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-PVL Y7-230962 230962 EN_289241.pdf 3 Mbytes M22S-PVL Y7-230962 230962 EN_289241.pdf
