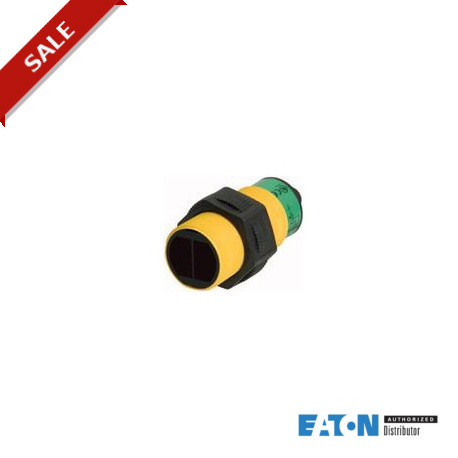

LSO-R18P-B2000-LD 281985 EATON ELECTRIC di prossimità ottici ATL Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

LSO-R18P-B2000-LD 281985 EATON ELECTRIC di prossimità ottici ATL

LSO-R18P-B2000-LD

281985

EATON-MOELLER

di prossimità ottici ATL

Maggiori dettagli


Home > EATON - MOELLER

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Programma di fornitura
Funzione di base
 Sensori fotoelettrici
Rilevatore tipo
 LSO
Assortimento
 Barriera a catarifrangenti
Descrizione
 in combinazione con riflettore
Campo di intervento
 Sd mm 2000
Forma costruttiva
 mm M18 x 1
Custodie
 materiale isolante
Collegamento a morsetti
 Cavo di collegamento 2 m
Max. corrente di carico
 Ie mA 150
Dati tecnici
Generalità
Conformità alle norme
 IEC/EN 60947-5-2
Temperatura ambiente
 40 - +70
Grado di protezione
 IP67
Parametri
Portata
 mm 2000
Tensione nominale d'impiego
 Ue V DC 10 - 30
Max. corrente di carico
 Ie mA < 150
Corrente d'impiego nello stato collegato a 24 V DC
 Ib mA < 25
Massima frequenza di commutazione (carico ohmico)
 f Hz 160
Sgancio per sovracorrente
 mA > 220
Ritardo di emergenza
 tv ms < 100
Indicazione stato di commutazione
 LED Giallo
Indicazione allarme
 LED giallo, lampeggiante
Indicazione tensione di impiego
 LED Rossa
Indicazione guasti
 LED verde, lampeggiante
Protezione contro corto circuiti ed inversione di polarità
 ●
Funzione di uscita
 programmabile
Forma costruttiva
Tubo filettato
 mm M18 x 1
Possibilità di collegamento
Cavo, a giorno
 ●
Connettore M12, codifica “A”
 ●
Materiale custodia
Materiale isolante
 PBT
Metallo
 Acciaio legato 1.4301
Coppia di serraggio dado custodia
Materiale isolante
 Nm 5
Metallo
 Nm 25
Nota


Campo di commutazione Sd[mm] per LSO

Il campo di commutazione è definito secondo IEC/EN 60947‐5‐2. Nei tasti catadiottrici si riferisce ad un cartoncino bianco con un grado di riflessione del 90 % ed una

  • lunghezza spigolo di 100 per Sd< 400 mm
  • lunghezza spigolo di 200 per Sd400 mm

Fattori di correzione per LSO come pulsante luminoso:

Carta, bianca opaca, 200 g/m21,0 x Sd

Metallo, lucido 1,2…1,6 x Sd

Alluminio, nero anodizzato 1,1…1,8 x Sd

Polistirolo, bianco 1 x Sd

Cotone, bianco 0,6 x Sd

PVC, grigio 0,5 x Sd

Legno, non trattato 0,4 x Sd

Cartone, nero, lucido 0,3 x Sd

Catone, nero, opaco 0,1 x Sd

Protezione contro il corto circuito temporizzata

Gli interruttori di prossimità in tensione continua sono resistenti al corto circuito. Un corto circuito non comporta la distruzione dell'apparecchio. Il corto circuito può permanere per un qualsiasi periodo di tempo. Una volta eliminato il guasto, l'apparecchio è nuovamente pronto all'uso senza ulteriori interventi.

Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Temperatura ambiente di servizio min.
 °C 40
Temperatura ambiente di servizio max.
 °C 70
Dati tecnici secondo ETIM 6.0
Pre failure notice
 No
With time function
 No
Rated switching distance
 mm 2000
Max. switching distance
 mm 2000
Max. output current
 mA 150
Reflector included
 No
Analogue output 0 V ... 10 V
 No
Analogue output 0 mA ... 20 mA
 No
Analogue output 4 mA ... 20 mA
 No
Analogue output -10 V ... +10 V
 No
With other analog output
 No
Setting procedure
 Manual adjustment
With communication interface analog
 No
With communication interface AS-Interface
 No
With communication interface CANOpen
 No
With communication interface DeviceNet
 No
With communication interface Ethernet
 No
With communication interface INTERBUS
 No
With communication interface PROFIBUS
 No
With communication interface RS-232
 No
With communication interface RS-422
 No
With communication interface RS-485
 No
With communication interface SSD
 No
With communication interface SSI
 No
Number of semiconductor outputs with signalling function
 0
Number of contact energized outputs with signalling function
 0
Number of protected semiconductor outputs
 0
Number of protected contact energized outputs
 0
Type of interface for safety communication
 -
Type of electric connection
 Cable
Type of switching output
 PNP
Type of switch function
 Programmable/configurable
Operation agent-safety class
 -
Explosion safety category for gas
 None
Explosion safety category for dust
 None
Construction type housing
 Cylinder, screw-thread
Width sensor
 mm 0
Diameter sensor
 mm 0
Height of sensor
 mm 0
Length of sensor
 mm 59
Switch function
 -
Material of optical surface
 Plastic
Material housing
 Plastic
Max. output current at protected output
 mA 0
Min. reflector distance
 mm 0
Ambient temperature
 °C -40 - 70
Time of reaction
 ms 100
Transmission range of the safety field
 m 0
Switching frequency
 Hz 160
Type of safety acc. IEC 61496-1
 -
Switching voltage of OSSD at state high
 V 0
Rated control supply voltage Us at AC 50HZ
 V 0 - 0
Rated control supply voltage Us at AC 60HZ
 V 0 - 0
Rated control supply voltage Us at DC
 V 24 - 24
Voltage type
 DC
With monitoring function downstream switching devices
 No
Laser protection class
 None
Wavelength of the sensor
 nm 0
Type of light
 Infrared light
Light dot
 mm² 0
With restart blockage
 No
Suitable for safety functions
 No
Degree of protection (IP)
 IP67
Dimensioni
Ulteriori informazioni sul prodotto (link)
AWA1360-2158 Interruttori di prossimità ottici

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
LSO-R18P-B2000-LD 281985 281985.pdf 136 Kbytes LSO-R18P-B2000-LD 281985 281985.pdf
