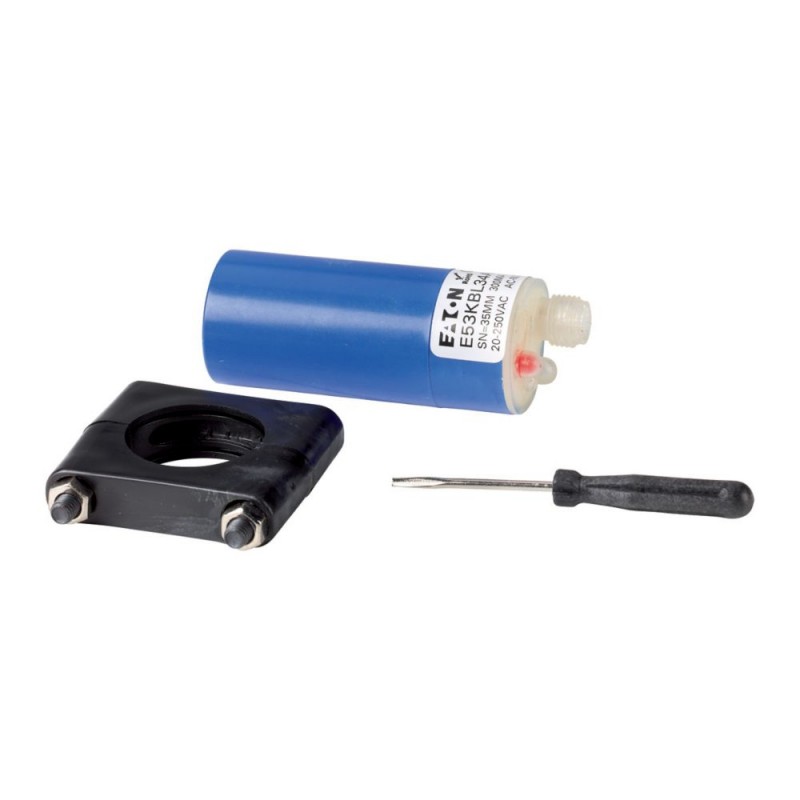

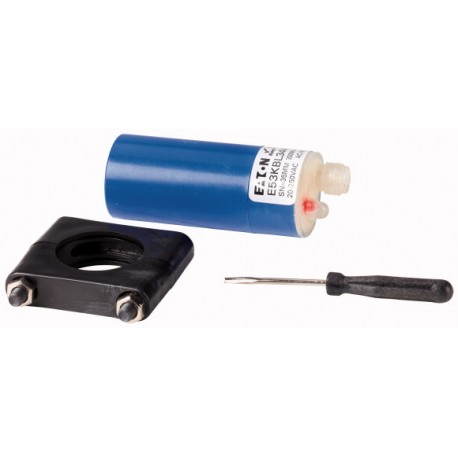

E53KBL34T110SD 134820 Y7-134820 EATON ELECTRIC Interruttore di prossimità, capacitivo, Sn 25mm, 1 NC, 3L, NP.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

E53KBL34T110SD 134820 Y7-134820 EATON ELECTRIC Interruttore di prossimità, capacitivo, Sn 25mm, 1 NC, 3L, NP..

E53KBL34T110SD

134820

Y7-134820

EATON-MOELLER

Interruttore di prossimità, capacitivo, Sn=25mm, 1 NC, 3L, NPN, M34, materiale isolante, M12

Rilevatore di prossimità. Capacitivo. Sn=25 mm. 1 NC. 3 L. NPN. M34.

Interruttore di prossimità, Gamma prodotti: Serie capacitiva E53, Sensori capacitivi, Collegamento: 3 fili, Distanza di commutazione nominale: Sn= 25 mm, Struttura (dimensioni esterne): 34 mm, Tensione nominale di esercizio: Ue= 10 - 30 V DC, Tipo di montaggio: Incasso, Tipo di commutazione: NPN, Per il collegamento di:: Collegamento a spina M12 x 1, Contatti N/C = Normalmente chiuso: 1 NC, Materiale: Materiale isolante, Grado di protezione: IP65

Maggiori dettagli


sensori > Interruttore capacitivo di prossimità

Sensori

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $207.13
Prezzo unitario: $207.13

Quantità Prezzo
1+$207.13
2+$184.60
4+$167.73
5+$163.73
7+$158.81
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

Dettagli



Interruttore di prossimità, capacitivo, Sn=25mm, 1 NC, 3L, NPN, M34, materiale isolante, M12
Interruttori di prossimità, Assortimento: Serie E53 Capacitive, Sensori capacitivi, Collegamento: a 3 fili, Distanza nominale di apertura: Sn= 25 mm, Forma costruttiva (dimensioni esterne): 34 mm, Tensione nominale d'impiego: Ue= 10 - 30 V DC, Tipo di montaggio: annegato, Interruttore: NPN, Possibilità di collegamento: Allacciamento a spina M12 x 1, Contatti NC = norm. chiuso: 1 contatto NC, termoplastico: materiale isolante, Grado di protezione: IP65

Programma di fornitura

Funzione di base
Sensori capacitivi
Assortimento
Serie E53 Capacitive
Collegamento
a 3 fili
Forma costruttiva (dimensioni esterne)
34 ⌀ mm
Tensione nominale d'impiego [Ue]
10 - 30 V DC
Distanza nominale di apertura [Sn]
25 mm
Tipo di montaggio
annegato
Interruttore
NPN
Possibilità di collegamento
Allacciamento a spina M12 x 1
Contatti
NC = norm. chiuso
1 contatto NC
termoplastico
materiale isolante
Grado di protezione
IP65

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947-5-2-EMC
Temperatura ambiente
-25 - +70
Resistenza agli urti
30
Durata dell'urto 11 ms g
Grado di protezione
IP65
Parametri
Distanza nominale di aperturaDistanza nominale di apertura [Sn]
25 mm
Riproducibilità di Sn
10 %
Deriva termica di Sn
10 %
Isteresi di commutazione Sn
20 %
Tensione nominale d'impiego [Ue]
10 - 30 V DC
Ondulazione residua di Ue
10 %
Max. corrente di carico [Ie]
< 300 mA
Frequenza di commutazione
250 Hz
Indicazione stato di commutazione
Rosso LED
Collegamento
a 3 fili
ContattiNC = norm. chiuso
1 contatto NC
Forma costruttivaForma costruttiva (dimensioni esterne)
34 ⌀ mm
Possibilità di collegamento
Allacciamento a spina M12 x 1
termoplastico
materiale isolante

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C

Dati tecnici secondo ETIM 7.0

sensori (EG000026) / interruttore di prossimità capacitivo (EC002715)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Rilevatore di misura / Rilevatore di misura / Interruttore di prossimitÓ capacit. ([email protected] [AGZ377015])
larghezza del sensore
0 mm
altezza del sensore
0 mm
lunghezza del sensore
80 mm
diametro del sensore
34 mm
condizione meccanica di montaggio per sensore
allineato
distanza di commutazione
25 mm
adatto per funzioni di sicurezza
no
esecuzione della funzione di commutazione
contatto di apertura
esecuzione dell’uscita di commutazione
NPN
esecuzione del collegamento elettrico
connettore M12
numero di uscite semiconduttori con funzione di segnalazione
1
numero di uscite di contatto con funzione di segnalazione
0
numero di uscite semiconduttori sicure
0
numero di uscite di contatto sicure
0
tipo di azionamento
altri
tipo di interfaccia
senza
esecuzione dell’interfaccia per comunicazione sicura
senza
forma della scatola
cilindro liscio
rivestimento scatola
altri
a cascata
no
categoria secondo EN 954-1
B
SIL secondo IEC 61508
senza
livello di performance secondo EN ISO 13849-1
senza
max. corrente d’uscita nell’uscita sicura
0 milliampere
tensione di alimentazione
10 - 30 V
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
10 - 30 V
tipo di tensione di alimentazione
DC
frequenza di commutazione
250 Hz
con funzione di monitoraggio apparecchi collegati in serie
no
con indicatore di stato
materiale della scatola
plastica
resistente alla pressione
no
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza

Approvazioni

Product Standards
CE marking
Max. Voltage Rating
250 V AC, 30 V DC
Degree of Protection
IEC: IP65; UL/CSA: NEMA 4, 12, 13

Dimensioni

1360DIM-174
1360DIM-175
Squadretta di fissaggio compresa nella fornitura
1360DIM-176
① Impostazione della sensibilità

ETIM for 134820 Sensori (EC002715)
Caratteristica Valore
larghezza del sensore (EF007094) 0 mm
altezza del sensore (EF007283) 0 mm
lunghezza del sensore (EF007334) 80 mm
diametro del sensore (EF007111) 34 mm
condizione meccanica di montaggio per sensore (EF004041) allineato
distanza di commutazione (EF003647) 25 mm
adatto per funzioni di sicurezza (EF001597) No
tipo di funzione di commutazione (EF003963) contatto di apertura
tipo di uscita di commutazione (EF003962) NPN
tipo di collegamento elettrico (EF003961) raccordo a innesto
numero di uscite semiconduttori con funzione di segnalazione (EF003945) 1
numero di uscite di contatto con funzione di segnalazione (EF003946) 0
numero di uscite semiconduttori sicure (EF003951) 0
numero di uscite di contatto sicure (EF003952) 0
modo di azionamento (EF006949) altro
tipo di interfaccia (EF006977) senza
tipo di interfaccia per comunicazione sicura (EF003956) senza
forma di costruzione della scatola (EF004008) cilindro liscio
rivestimento scatola (EF001601) altro
a cascata (EF000507) No
SIL secondo IEC 61508 (EF009889) senza
livello di performance secondo EN ISO 13849-1 (EF007399) senza
max. corrente d'uscita nell'uscita sicura (EF004035) 0 mA
tensione di alimentazione (EF004127) 10 V
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 0 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 0 V
tensione di alimentazione pilota nominale DC (EF003980) 10 V
tipo di tensione (EF000187) DC
frequenza di commutazione (EF003587) 250 Hz
con funzione di monitoraggio apparecchi collegati in serie (EF004052) No
con indicatore di stato (EF001602)
materiale della scatola (EF001596) materiale sintetico
resistente alla pressione (EF007106) No
categoria di protezione antideflagrante per gas (EF003997) senza
categoria di protezione antideflagrante per polvere (EF003998) senza

Datasheet - PDF
