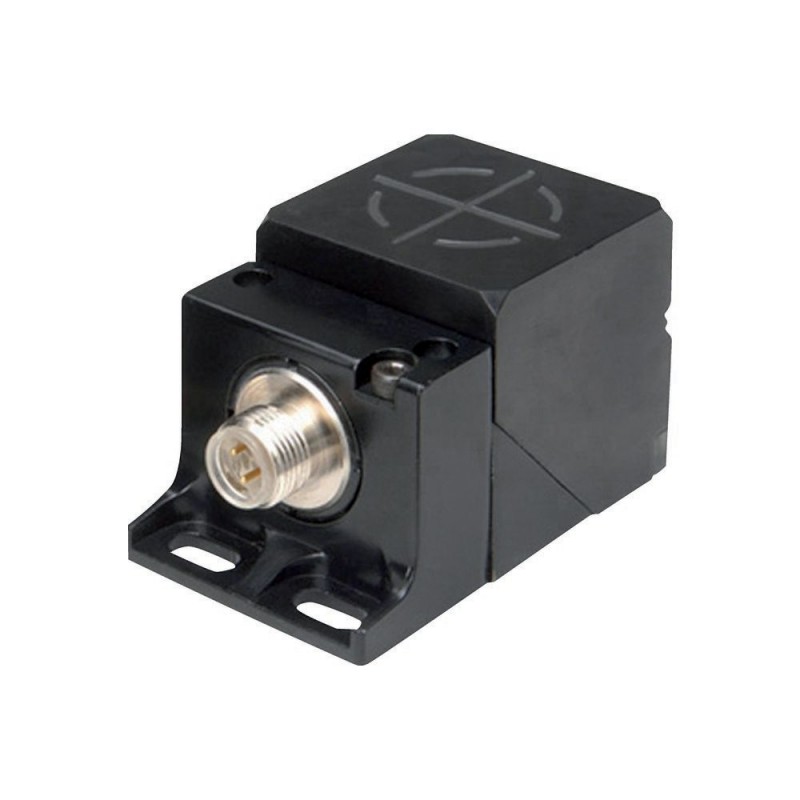

EATON - MOELLER E52Q-DL30UAD01 135809 Y7-135809 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

E52Q-DL30UAD01 135809 Y7-135809 EATON ELECTRIC Interruttore di prossimità, induttivo, 1NA+1NC, Sn 30mm, 4L, ..

Riferimento: E52Q-DL30UAD01

Codice: 135809

Numero di catalogo: Y7-135809

Produttore: EATON - MOELLER

Descrizione:

Interruttore di prossimità, induttivo, 1NA+1NC, Sn=30mm, 4L, 10-48VDC, NPN, PNP, quad.40, materiale isolante
Rivelatore di prossimità Induttivo 1 NO + 1 NC Sn=30 mm 4 L 10-48 V
Eaton Moeller® series E52 Proximity switch, inductive, 1N/O+1N/C, Sn=30mm, 4L, 10-48VDC, NPN, PNP, quad.40, insulated material
Sensore di prossimità, Sensori induttivi, Gamma prodotti: Serie E52 Cube, Descrizione: Adattatore per custodia, Collegamento: 4 fili, Design (dimensioni esterne): 40 x 40 x 40 mm, Tensione nominale di esercizio: Ue= 10 – 48 V DC, Distanza nominale di commutazione: Sn= 30 mm, Tipo di montaggio: Non da incasso, Tipo di commutazione: NPN, PNP, Collegamento a spina M12 x 1, Contatti N/A = Normalmente chiuso: 1 NC, Contatti N/A = Normalmente aperto: 1 N/A, Materiale: Zinco/Materiale isolante, Grado di protezione: IP67, Norme: IEC/EN 60947-5-2

Categorie:

  • sensori > Interruttore induttivo di prossimità
  • EATON - MOELLER > Sensori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 147,75 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Product Name
Eaton E52 inductive proximity sensor
Catalog Number
135809
EAN
4015081326020
Product Length/Depth
41.28 mm
Product Height
79.38 mm
Product Width
44.45 mm
Product Weight
0.27 kg
Certifications
UL Category Control No.: NRKH, NRKH7
CSA File No.: UL report applies to both US and Canada
Certified by UL for use in Canada
IEC/EN 60947-5-2
CE
UL File No.: E166051
CSA-C22.2 No. 14
UL 508
UL
Catalog Notes
Housing adapter
Model Code
E52Q-DL30UAD01

Specifiche del prodotto

Type
Inductive sensor
Electric connection type
Plug-in connection
Enclosure material finishing
Other
Surface finishing
Zinc alloy
Actuation type
Metallic Target
Enclosure material
Plastic
Enclosure type
Cuboid
Category (EN 954-1)
B
Explosion safety category for dust
None
Explosion safety category for gas
None
Safety performance level (EN ISO 13849-1)
None
SIL (IEC 61508)
None
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-40 °C
Diameter sensor
0 mm
Number of contact energized outputs with signalling function
0
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
1
Number of outputs (protected contact energized)
0
Number of outputs (protected semiconductor)
0
Number of outputs (semiconductor with signaling function)
1
Operational current (Ib) in the switched state at 24 V DC
25 A
Output current at protected output - max
0 mA
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Functions
Protection against polarity reversal
Protection against wire breakage
Short-circuit protection
Voltage type
DC
Mounting method
Non-flush mounting
Material
Zinc (Insulated)
Connection type
Plug-in connection M12 x 1
4-wire
Installation type
Not flat
Degree of protection
IP67
NEMA 4X, 6, 13
Interface type
None
LED indicator
Status indication of Operating voltage: Green LED
Status indication of Switching state: Red LED
Switch function type
Anticoincidence
Load current
Max. 300 mA (Ie)
Residual current
0.15 mA (through the load in the blocked state at 230 V AC and 24 V DC)
Shock resistance
30 g, Mechanical, Shock duration 11 ms
Switching frequency
100 Hz
Voltage rating - max
48 V
Width sensor
40 mm
Product category
E52 Cube Series
Switching output type
NPN
Temperature drift of sn
10 %
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at DC - max
48 V
Rated control supply voltage (Us) at DC - min
6 V
Rated switching distance (Sn) - max
30 mm
Repeatability
2 %
Sensor height
40 mm
Sensor length
40 mm
Supply voltage - max
48 V
Supply voltage - min
6 V
Switching hysteresis of Sn
15 %
Voltage drop (Ud)
2.5 V

ETIM for 135809 Sensori (EC002714)

Nome caratteristicalarghezza del sensore (EF007094)
Valore caratteristica40 mm
Nome caratteristicaaltezza del sensore (EF007283)
Valore caratteristica40 mm
Nome caratteristicalunghezza del sensore (EF007334)
Valore caratteristica40 mm
Nome caratteristicadiametro del sensore (EF007111)
Valore caratteristica0 mm
Nome caratteristicacondizione meccanica di montaggio per sensore (EF004041)
Valore caratteristicanon a filo
Nome caratteristicadistanza di commutazione (EF003647)
Valore caratteristica30 mm
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicatipo di funzione di commutazione (EF003963)
Valore caratteristicaantivalente
Nome caratteristicatipo di uscita di commutazione (EF003962)
Valore caratteristicaNPN
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a innesto
Nome caratteristicanumero di uscite semiconduttori con funzione di segnalazione (EF003945)
Valore caratteristica1
Nome caratteristicanumero di uscite di contatto con funzione di segnalazione (EF003946)
Valore caratteristica0
Nome caratteristicanumero di uscite semiconduttori sicure (EF003951)
Valore caratteristica0
Nome caratteristicanumero di uscite di contatto sicure (EF003952)
Valore caratteristica0
Nome caratteristicamodo di azionamento (EF006949)
Valore caratteristicabersaglio metallico
Nome caratteristicatipo di interfaccia (EF006977)
Valore caratteristicasenza
Nome caratteristicatipo di interfaccia per comunicazione sicura (EF003956)
Valore caratteristicasenza
Nome caratteristicaforma di costruzione della scatola (EF004008)
Valore caratteristicacubo
Nome caratteristicarivestimento scatola (EF001601)
Valore caratteristicaaltro
Nome caratteristicaa cascata (EF000507)
Valore caratteristicaNo
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristicasenza
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicasenza
Nome caratteristicamax. corrente d'uscita nell'uscita sicura (EF004035)
Valore caratteristica0 mA
Nome caratteristicatensione di alimentazione (EF004127)
Valore caratteristica6 V
Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica0 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica0 V
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica6 V
Nome caratteristicatipo di tensione (EF000187)
Valore caratteristicaDC
Nome caratteristicafrequenza di commutazione (EF003587)
Valore caratteristica100 Hz
Nome caratteristicacon funzione di monitoraggio apparecchi collegati in serie (EF004052)
Valore caratteristicaNo
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicamateriale sintetico
Nome caratteristicaresistente alla pressione (EF007106)
Valore caratteristicaNo
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica4X, 6, 13
