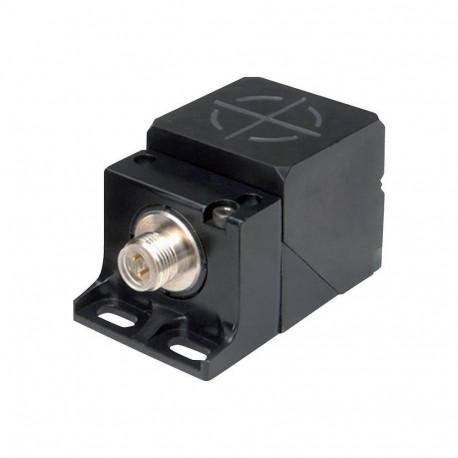

E52Q-DL15UAD01 135805 EATON ELECTRIC Interruttore di prossimità, induttivo, 1NA+1NC, Sn 15mm, 4L, 10-48VDC, .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

E52Q-DL15UAD01 135805 EATON ELECTRIC Interruttore di prossimità, induttivo, 1NA+1NC, Sn 15mm, 4L, 10-48VDC, ..

E52Q-DL15UAD01

135805

EATON-MOELLER

Interruttore di prossimità, induttivo, 1NA+1NC, Sn=15mm, 4L, 10-48VDC, NPN, PNP, quad.40, materiale isolante

Rivelatore di prossimità Induttivo 1 NO + 1 NC Sn=15 mm 4 L 10-48 V

Maggiori dettagli


sensori > Interruttore induttivo di prossimità

Sensori

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $175.51
Prezzo unitario: $175.51

Quantità Prezzo
1+$175.51
2+$153.79
3+$152.14
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Interruttore di prossimità, induttivo, 1NA+1NC, Sn=15mm, 4L, 10-48VDC, NPN, PNP, quad.40, materiale isolante
Interruttori di prossimità, Sensori induttivi, Assortimento: Serie E52 Cube, Descrizione: Adattatore per custodia, Collegamento: a 4 fili, Forma costruttiva (dimensioni esterne): 40 x 40 x 40 mm, Tensione nominale d'impiego: Ue= 10 - 48 V DC, Distanza nominale di apertura: Sn= 15 mm, Tipo di montaggio: non annegato, Interruttore: NPN, PNP, Allacciamento a spina M12 x 1, Contatti NC = norm. chiuso: 1 contatto NC, Contatti NA = norm. aperto: 1 contatto NA, termoplastico: Zinco/materiale isolante, Grado di protezione: IP67, Conformità alle norme: IEC/EN 60947-5-2

Programma di fornitura

Funzione di base
Sensori induttivi
Assortimento
Serie E52 Cube
Descrizione
Adattatore per custodia
Collegamento
a 4 fili
Forma costruttiva (dimensioni esterne)
40 x 40 x 40 mm
Tensione nominale d'impiego [Ue]
10 - 48 V DC
Distanza nominale di apertura [Sn]
15 mm
Tipo di montaggio
non annegato
Interruttore
NPN
PNP
Possibilità di collegamento
Allacciamento a spina M12 x 1
Contatti
NC = norm. chiuso
1 contatto NC
NA = norm. aperto
1 contatto NA
termoplastico
Zinco/materiale isolante
Grado di protezione
IP67

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947-5-2
Temperatura ambiente
-40 - +70
Resistenza agli urti
30
Durata dell'urto 11 ms g
Grado di protezione
IP67
Parametri
Distanza nominale di aperturaDistanza nominale di apertura [Sn]
15 mm
Riproducibilità di Sn
2 %
Deriva termica di Sn
10 %
Isteresi di commutazione Sn
15 %
Tensione nominale d'impiego [Ue]
10 - 48 V DC
Max. corrente di carico [Ie]
< 300 mA
Corrente d'impiego nello stato collegato a 24 V DC [Ib]
25 mA
Caduta di tensione con Ie[Ud]
2.5 V
Frequenza di commutazione
100 Hz
Corrente residua tramite il carico nello stato bloccato a 230 V AC o 24 V DC [Ir]
0.15 mA
Indicazione stato di commutazione
Rosso LED
Indicazione tensione di impiego
Verde LED
Funzioni protettive
protezione contro corto circuiti
Protezione contro inversioni di polarità
Protezione contro la rottura del filo
Collegamento
a 4 fili
ContattiNC = norm. chiuso
1 contatto NC
ContattiNA = norm. aperto
1 contatto NA
Forma costruttivaForma costruttiva (dimensioni esterne)
40 x 40 x 40 mm
Possibilità di collegamento
Allacciamento a spina M12 x 1
termoplastico
Zinco/materiale isolante
Finitura superficiale
Lega di zinco

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-40 °C
Temperatura ambiente di servizio max.
+70 °C

Dati tecnici secondo ETIM 9.0

Sensors (EG000026) / Interruttore induttivo di prossimità (EC002714)
Electric engineering, automation, process control engineering / Sensor technology, safety-related sensor technology / Safety-related inductive sensor / Safety-related inductive proximity switch (ecl@ss13-27-27-41-01 [AKE630019])
Larghezza del sensore
40 mm
Altezza del sensore
40 mm
Lunghezza del sensore
40 mm
Diametro del sensore
0 mm
Condizione meccanica di montaggio per sensore
Non a filo
Distanza di commutazione
15 mm
Adatto per funzioni di sicurezza
No
Esecuzione della funzione di commutazione
Antivalente
Esecuzione dell’uscita di commutazione
PNP
Esecuzione del collegamento elettrico
Raccordo a innesto
Numero di uscite semiconduttori con funzione di segnalazione
1
Numero di uscite di contatto con funzione di segnalazione
0
Numero di uscite semiconduttori sicure
0
Numero di uscite di contatto sicure
0
Tipo di azionamento
Bersaglio metallico
Tipo di interfaccia/connessione
Senza
Esecuzione dell’interfaccia per comunicazione sicura
Senza
Forma della scatola
Blocco
Rivestimento scatola
Altro
A cascata
No
SIL secondo IEC 61508
Senza
Livello di performance secondo EN ISO 13849-1
Senza
Max. corrente d’uscita nell’uscita sicura
0 mA
Tensione di alimentazione
6 - 48 V
Tensione di alimentazione pilota nominale per AC 50 Hz
0 - 0 V
Tensione di alimentazione pilota nominale per AC 60 Hz
0 - 0 V
Tensione di alimentazione pilota nominale per DC
6 - 48 V
Tipo di tensione di alimentazione
DC
Frequenza di commutazione
100 Hz
Con funzione di monitoraggio apparecchi collegati in serie
No
Materiale del corpo
Plastica
Resistente alla pressione
No
Categoria di protezione antideflagrante per gas
Senza
Categoria di protezione antideflagrante per polvere
Senza
Resistenza alle interferenze da campi magnetici
Tipo di protezione (NEMA)
4X, 6, 13

Approvazioni

Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking
UL File No.
E166051
UL Category Control No.
NRKH, NRKH7
CSA File No.
UL report applies to both Canada and US
CSA Class No.
–
North America Certification
UL listed, certified by UL for use in Canada
Max. Voltage Rating
48 V DC
Degree of Protection
IEC: IP68; UL Type 4, 4X, 6, 6P, 12, 13

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SENSORS EN.pdf 27 Mbytes
E52Q-DL15UAD01 E52Q-DL15UAD01 135805 IT_135805.pdf 116 Kbytes E52Q-DL15UAD01 E52Q-DL15UAD01 135805 IT_135805.pdf
