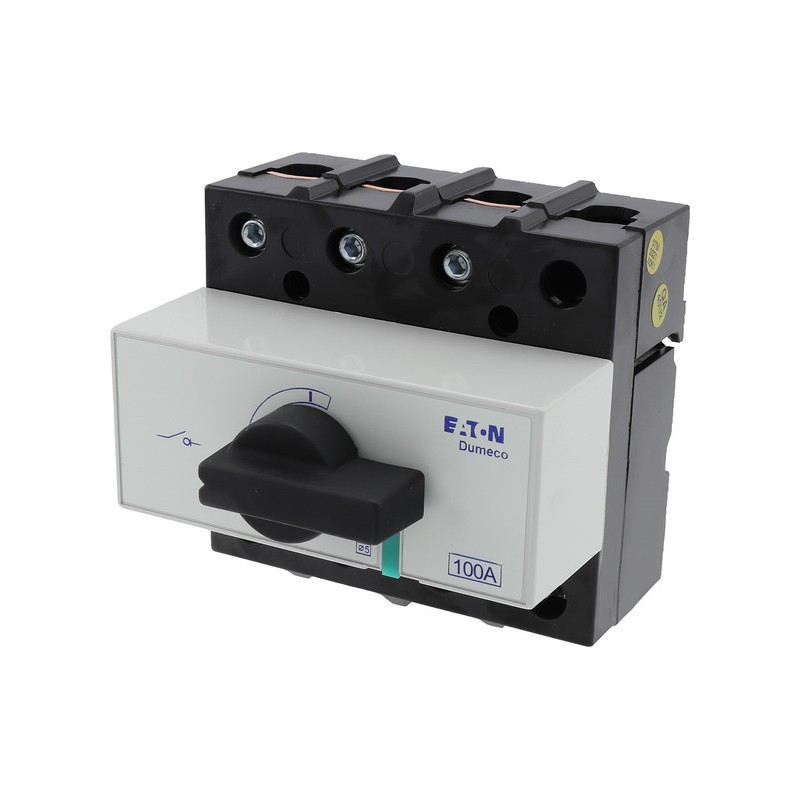

DMM-100/3 199532 Y8-199532 EATON ELECTRIC DMM-100/3
DMM-100/3
199532
Y8-199532
EATON-MOELLER
DMM-100/3
Sezionatore di potenza, DMM, 100 A, A 3 poli, con maniglia rotativa nera e asse di azionamento
Apparecchi elettrici a bassa tensione > Sezionatore
Disconnettori per interruttori DUMECO
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Sezionatore di potenza, DMM, 100 A, A 3 poli, con maniglia rotativa nera e asse di azionamento
Sezionatore di potenza, Assortimento: sezionatore di potenza, Interruttori generali, Interruttori di manutenzione, Rilevatore tipo: DMM, con maniglia rotativa nera e asse di azionamento, Note: contatti visibili, Informazioni sull'entità della fornitura: Contatto ausiliario equipaggiabile successivamente., inclusi accessori di collegamento, A 3 poli, Grado di protezione: IP20, Forma costruttiva: in custodia, Potenza nominale d'impiego AC-23A, 50 - 60 Hz 400 V: P = 59 kW, Corrente nominale ininterrotta: Iu = 100 A, Conformità alle norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, Sezionatori di potenza secondo IEC/EN 60947-3
Programma di fornitura
Assortimento
sezionatore di potenza
Interruttori generali
Interruttori di manutenzione
Interruttori generali
Interruttori di manutenzione
Rilevatore tipo
DMM
con maniglia rotativa nera e asse di azionamento
Informazioni sull'entità della fornitura
Contatto ausiliario equipaggiabile successivamente.
Numero di poli
A 3 poli
Contatti ausiliari
0 Contatto NA
0 Contatto NC
Nota
1 lucchetto, ∅ 5 mm
Lucchettabilità
lucchettabile in posizione 0
Grado di protezione
IP20
Forma costruttiva
in custodia
Simbolo circuitale
Potenza nominale d'impiego AC-23A, 50 - 60 Hz [P]
400 V [P]
55 kW
Corrente nominale ininterrotta [Iu]
100 A
Nota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Tipi di collegamento
collegamento verticale
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660, IEC/EN 60204
Sezionatori di potenza secondo IEC/EN 60947-3
Sezionatori di potenza secondo IEC/EN 60947-3
Temperatura ambienteFunzionamento [ϑ]
-25 - +55 °C
Temperatura ambienteStoccaggio [ϑ]
-30 - +80 °C
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di tenuta ad impulso [Uimp]
6 kV
Tensione nominale di isolamento [Ui]
1000 V
Posizione di montaggio
facoltativa
Contatti relè
Valori meccaniciNumero di poli
A 3 poli
Valori meccaniciContatti ausiliari
0 Contatto NA
Valori meccaniciContatti ausiliari
0 Contatto NC
Parametri elettriciTensione nominale di impiego [Ue]
690 V AC
Parametri elettriciCorrente nominale ininterrotta [Iu]
100 A
Parametri elettriciNota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Resistenza al corto circuitoCorrente di cortocircuito [Iq]
415 V: 30
690 V: 50 kA
690 V: 50 kA
Resistenza al corto circuitocorrente di disinserzione
13,5 kA
Resistenza al corto circuitomax. energia passante
86,9 kA²s
Resistenza alla corrente di breve durata (Corrente 1-s) [Icw]
2500 Aeff
Nota sulla corrente nominale ammissibile di breve durata Icw
Corrente 1 secondo
Dissipazione per polo, in funzione della corrente [Pvid]
3.6 W
Potere d'interruzione
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3400/415 V
10000 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3500 V
528 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3690 V
336 A
Sezionamento sicuro secondo EN 61140Perdite per effetto joule per contatto con Ie
3.6 W
Durata meccanica [Cicli]
10000
Tensione alternataAC-21ACorrente nominale d'impiego interruttori di potenza400 V 415 V [Ie]
100 A
Tensione alternataAC-21ACorrente nominale d'impiego interruttori di potenza500 V [Ie]
100 A
Tensione alternataAC-21ACorrente nominale d'impiego interruttori di potenza690 V [Ie]
100 A
Tensione alternataAC-22ACorrente nominale d'impiego interruttori di potenza400 V 415 V [Ie]
100 A
Tensione alternataAC-22ACorrente nominale d'impiego interruttori di potenza500 V [Ie]
100 A
Tensione alternataAC-22ACorrente nominale d'impiego interruttori di potenza690 V [Ie]
100 A
Tensione alternataAC-23ACorrente nominale d'impiego interruttori di potenza400 V 415 V [Ie]
100 A
Tensione alternataAC-23ACorrente nominale d'impiego interruttori di potenza500 V [Ie]
66 A
Tensione alternataAC-23ACorrente nominale d'impiego interruttori di potenza690 V [Ie]
42 A
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
55 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]500 V [P]
45 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]690 V [P]
37 kW
Sezioni di collegamento
Flessibile con puntalino secondo DIN 46228flessibile
6 - 70 mm2
Lunghezza di spelatura
21 mm
Coppia di serraggio vite di collegamento
7 Nm
Parametri tecnici di sicurezza
Note
B10dValori secondo EN ISO 13849-1, tabella C1
Verifiche di progetto secondo IEC/EN 61439
Dissipazione per polo, in funzione della corrente [Pvid]
3.6 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 100 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 100 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 100 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 0 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 2.5 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 55 kW |
| potenza di interruzione a 400 V (EF009166) | 55 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 50 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola corta |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
| larghezza (EF000008) | 137 mm |
| altezza (EF000040) | 115 mm |
| profondità (EF000049) | 155 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON INDUSTRIAL SWITCH DISCONNECTORS EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DMM-100/3 Y8-199532 199532 IT_199532.pdf | 213 Kbytes |
|
