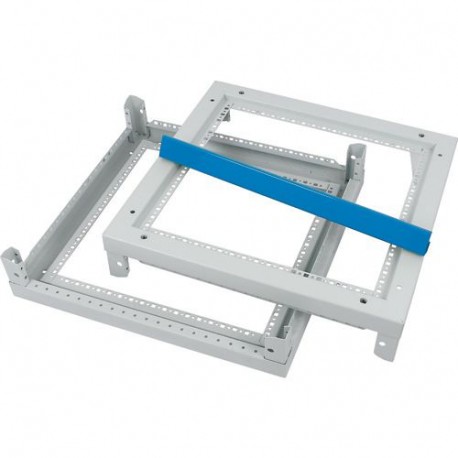

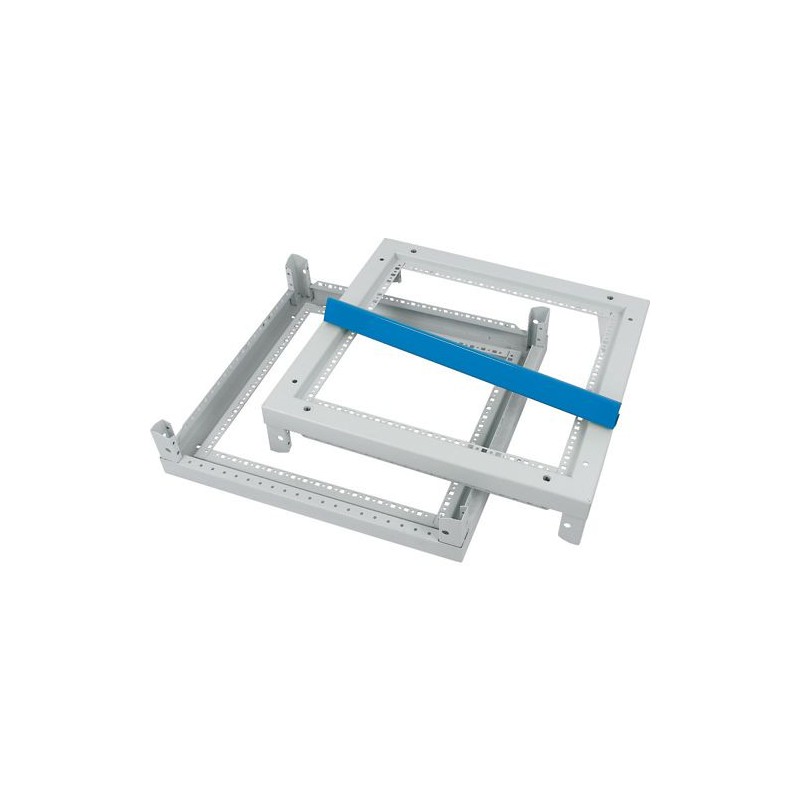

XLB0604 284234 Y7-284234 EATON ELECTRIC XSFB0604 BASE + TESTATA XEL 600L 400P Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

XLB0604 284234 Y7-284234 EATON ELECTRIC XSFB0604 BASE + TESTATA XEL 600L 400P

XLB0604

284234

Y7-284234

EATON-MOELLER

XSFB0604 BASE + TESTATA XEL 600L 400P

Telaio base, per LxP=600x400mm

Eaton xEnergy Light LV systems LV switchgear. Base frame for WxD= 600 x 400mm, grey

Telaio per sezione vuota, telaio superiore e inferiore, con nastro di marca RAL 5017, lamiera d'acciaio, compreso il materiale di montaggio, verniciato a polvere in RAL 7035, larghezza 600 mm, profondità 400 mm

Maggiori dettagli


sistemi di armadi elettrici > Cabinet di distribuzione

Scatole e armadi industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $260.45
Prezzo unitario: $260.45
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton xEnergy Light LV systems LV switchgear
Catalog Number
284234
EAN
4015082842345
Product Length/Depth
615 mm
Product Height
250 mm
Product Width
385 mm
Product Weight
11.8 kg
Compliances
RoHS conform
Model Code
XLB0604

Specifiche del prodotto

Features
Mounting plate depth-adjustable
Connectable
EMC-version
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Not applicable.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Not applicable.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
< 0.1 Ω; meets the product standard's requirements.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 690 V AC
10.9.3 Impulse withstand voltage
6 kV
10.9.4 Testing of enclosures made of insulating material
Does not apply to metal enclosures.
Pollution degree
3
Surface finishing
Powder coating
Degree of protection
IK10
Other
Material quality
Other
Color
Gray
Permissible load of the mounting plate according to IEC 62208 - max
4000 N
Number of locks
0
RAL-number
7035
Material
Steel
Overvoltage category
IV
Installation type
Floor standing wall model
Protection class
I
Number of covers/doors
0
Suitable for
Metrical mounting
Permissible load of the enclosure according to IEC 62208 - max
5000 N
Permissible load of the door(s) according to IEC 62208 - max
1000 N
Thermal dissipation (Delta T = 20 K) according to IEC/TR 60890
0 W
Number of connector holes
0

ETIM for 284234 Sistemi di armadi elettrici (EC000261)
Caratteristica Valore
larghezza (EF000008) 385 mm
altezza (EF000040) 250 mm
profondità (EF000049) 615 mm
materiale (EF002169) acciaio
qualità del materiale (EF001257) altro
finitura della superficie (EF006569) rivestito a polvere
colore (EF000007) grigio
numero RAL (EF000116) 7035
autonomo (EF020363) No
modello a parete verticale con presa a pavimento (EF015208) Sì
adatto per montaggio murale (EF000664) No
modello d'angolo (EF020814) No
montaggio intermedio (EF022994) No
accoppiabile (EF001229) Sì
con piastra di montaggio (EF000118) No
piastra di montaggio a profondità regolabile (EF006054) Sì
adatto per montaggio a parete (EF007536) No
fissaggio al palo (EF009582) No
con porta (EF009169) No
numero di porte (EF000122) 0
con porta di visione (EF001089) No
con porta di ventilazione (EF006279) No
con porta posteriore (EF007381) No
numero di serrature (EF000123) 0
con parte superiore (EF007965) No
coperchio trasparente (EF011401) No
adatto per montaggio metrico (EF005823) Sì
tetto inclinato (EF009278) No
prestampaggi in rilievo (EF001039) No
versione EMC (EF001062) Sì
resistenza agli urti (EF004293) IK10
grado di protezione (IP) (EF005474) altro
indice di protezione (NEMA) (EF011959) altro
capacità di dispersione termica (delta T = 20 K) secondo IEC/TR 60890 (EF014986) 0 W
carico max. ammesso dell'armadio secondo IEC 62208 (EF014987) 5000 N
carico max. ammesso della porta secondo IEC 62208 (EF014988) 1000 N
carico max. ammesso della placca di montaggio secondo IEC 62208 (EF014989) 4000 N

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XLB0604 Y7-284234 284234 IT_284234.pdf 179 Kbytes XLB0604 Y7-284234 284234 IT_284234.pdf
