EATON - MOELLERSensori CSDR4 136271 Y7-136271 EATON ELECTRIC Congiuntore, M12, 4p, a gomito

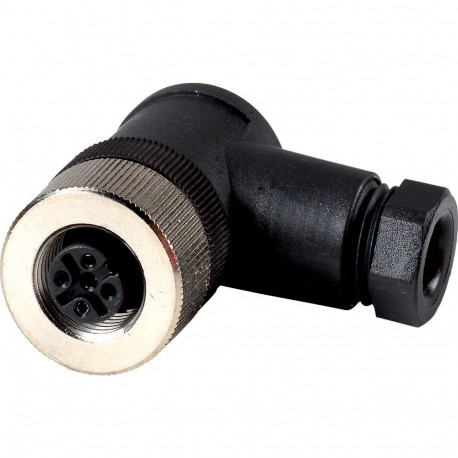

EATON - MOELLER CSDR4 136271 Y7-136271 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

CSDR4 136271 Y7-136271 EATON ELECTRIC Congiuntore, M12, 4p, a gomito

Riferimento: CSDR4

Codice: 136271

Numero di catalogo: Y7-136271

Produttore: EATON - MOELLER

Descrizione:

Congiuntore, M12, 4p, a gomito
Connettore femmina M12 a 4 poli angolato
Eaton Moeller® series congiuntore CSDR, M12, 4p, angolato
Accoppiamento, Funzione di base: Accessori, Tipo di collegamento: Morsetto a vite, Design (dimensioni esterne): angolato mm, Utilizzabile con: Sensori DC, Collegamento a 4 poli, 2, 3 o 4 fili, M12, Grado di protezione: IP67, Temperatura ambiente Funzionamento: θ= -40 - +85 °C, Capacità terminale flessibile: 24 - 18 AWG, 0,25 - 0,75 mm2

Categorie:

  • connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
  • EATON - MOELLER > Sensori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 31,90 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Nome prodotto
Eaton Moeller® series accessorio CSDR - Congiuntore
Sigla catalogo
136271
EAN
4015081330638
Lunghezza/profondità del prodotto
69.85 mm
Altezza prodotto
12.7 mm
Larghezza prodotto
19.05 mm
Peso prodotto
0.02 kg
Certificazione/i
CE
Codice modello
CSDR4

Specifiche del prodotto

Numero di poli
Quattro poli
Dimensioni della filettatura
12
Tipo di collegamento elettrico
Altro
Finitura materiale involucro
Altro
Materiale superficie di contatto
Altro
Materiale custodia
Altro
Corrente nominale di esercizio per dissipazione specifica (In)
1 A
Tensione nominale di esercizio (Ue) - max
24 V
Categoria prodotto
Accessori
Tipo di contatto
presa
Grado di protezione (montato)
IP54
Temperatura ambiente di esercizio - max
85 °C
Temperatura ambiente di esercizio - min
-40 °C
Sezione del conduttore collegabile (a treccia) - max
0.75 mm²
Sezione del conduttore collegabile (a treccia) - min
0.25 mm²
Sezione del conduttore collegabile (a filo fine) con camicia mors. cavo - max
0 mm²
Sezione del conduttore collegabile (a filo fine) con camicia mors. cavo - min
0 mm²
Sezione del conduttore collegabile (multifilo) - max
0 mm²
Sezione del conduttore collegabile (multifilo) - min
0 mm²
Sezione del conduttore collegabile (pieno) - max
0.75 mm²
Sezione del conduttore collegabile (nucleo pieno) - min
0.25 mm²
Connettore diametro
14 mm
Per diametro esterno cavo - max
0 mm
Per diametro esterno cavo - min
0 mm
Tipo connessione
Terminale a vite
Classe di infiammabilità del materiale di isolamento (UL 94)
Altro
Grado di protezione
IP67
Ghiera filettata materiale
Altro
Meccanismo di blocco
Altro
Capacità morsetti
0,25 - 0,75 mm², flessibile
24 - 18 AWG, flessibile
Costruzione / installazione
angolato
Numero di contatti di controllo
4
Numero di contatti dati
0
Numero di cicli di inserimento - min
0
Numero di contatti di alimentazione
0

ETIM for 136271 Connettori a innesto (EC002635)

Nome caratteristicatipo di contatto (EF001587)
Valore caratteristicapresa
Nome caratteristicadiametro del connettore (EF007496)
Valore caratteristica14 mm
Nome caratteristicagrandezza di filettatura (metrica) (EF004759)
Valore caratteristica12
Nome caratteristicanumero di contatti per dati (EF012232)
Valore caratteristica0
Nome caratteristicanumero di contatti di potenza (EF012216)
Valore caratteristica0
Nome caratteristicanumero di contatti di controllo (EF012217)
Valore caratteristica4
Nome caratteristicaper diametro esterno cavo (EF009475)
Valore caratteristica0 mm
Nome caratteristicatipo di scatola (EF006980)
Valore caratteristicapiegato ad angolo
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica1 A
Nome caratteristicatemperatura ambiente (EF002386)
Valore caratteristica-40 °C
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica24 V
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0 mm²
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaaltro
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicaaltro
Nome caratteristicarivestimento scatola (EF001601)
Valore caratteristicaaltro
Nome caratteristicamateriale della ghiera filettata (EF012304)
Valore caratteristicaaltro
Nome caratteristicatipo di bloccaggio (EF000208)
Valore caratteristicaaltro
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaaltro
Nome caratteristicacon conduttore di protezione (EF007468)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), montato (EF007466)
Valore caratteristicaIP54
Nome caratteristicanumero min. di cicli di innesto (EF012212)
Valore caratteristica0
Nome caratteristicaschermato (EF000881)
Valore caratteristicaNo
Nome caratteristicacon indicatore di stato (EF001602)
Valore caratteristicaNo
