DILAC-22(*VDC) 276525 EATON ELECTRIC Cartuccia fusibile, 10x38 mm, 20A, gG Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DILAC-22(*VDC) 276525 EATON ELECTRIC Cartuccia fusibile, 10x38 mm, 20A, gG

DILAC-22(*VDC)

276525

EATON-MOELLER

10

Cartuccia fusibile, 10x38 mm, 20A, gG

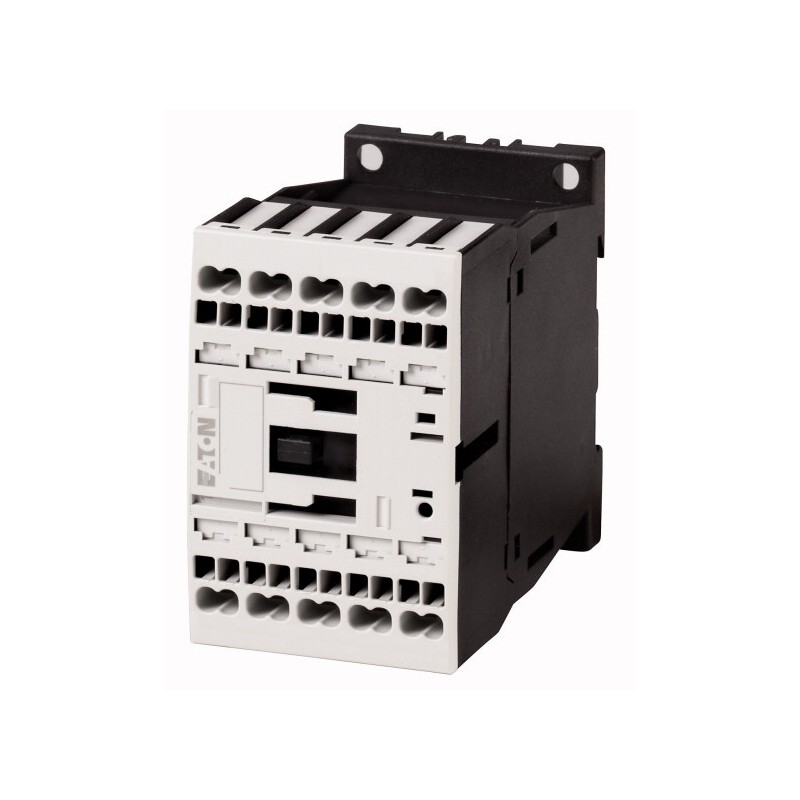

Contattore ausiliario; 2 NA + 2 NC; Connessione a scatto; *VDC

Contattore ausiliario, 2NA+2NC, DC

Relè contattore, Gamma prodotti: Relè DLA, Applicazione: Relè contattori, Descrizione: Dispositivi di base con contatti di funzionamento positivi, Tecnica di collegamento: Morsetti a molla, Corrente nominale di impiego AC-15 220 V 230 V 240 V: Ie= 4 A, 380 V 400 V 415 V: Ie= 4 A, Contatti NA = Normalmente aperto: 2 NA, Contatti N/C = Normalmente chiuso: 2 NC, Numero di codice e versione a combinazione Numero distintivo: 22D, Combinabile con il modulo di contatto ausiliario: DILA-XHIC(V)..., Tensione di azionamento: *V DC, Tensione AC/DC: Funzionamento DC, Grado di protezione: IP20, Istruzioni: Numeri di contatto secondo EN 50011, Contrassegni dei terminali della bobina secondo EN 50005, Circuito soppressore incorporato, Norme: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Contattore ausiliario

Contattori fino a 170A

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Contattore ausiliario, 2NA+2NC, DC
Contattore ausiliario, Assortimento: Contattori ausiliari DILA, Applicazione: Contattore ausiliario, Descrizione: Apparecchi base con contatti a guida forzata, Tipi di collegamento: Morsetti a molla, Corrente nominale d'impiego AC-15 220 V 230 V 240 V: Ie= 4 A, 380 V 400 V 415 V: Ie= 4 A, Equipaggiamento contatti NA = norm. aperto: 2 contatto NA, Equipaggiamento contatti NC = norm. chiuso: 2 contatto NC, N° di identificazione/esecuzione delle combinazioni Numero di identificazione: 22E, Possibilità di combinazione con modulo contatti ausiliari: DILA-XHIC(V)…, Tensione di comando: *V DC, Tipo di corrente AC/DC: Comando in corrente continua, Grado di protezione: IP20, Note: Organi di contatto secondo EN 50011., Identificazione del collegamento della bobina secondo EN 50005, Circuito di protezione integrato., Conformità alle norme: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Programma di fornitura

Assortimento
Contattori ausiliari DILA
Applicazione
Contattore ausiliario
Descrizione
Apparecchi base con contatti a guida forzata
Tipi di collegamento
Morsetti a molla
Corrente nominale d'impiego
AC-15220 V 230 V 240 V [Ie]
4 A
AC-15380 V 400 V 415 V [Ie]
4 A
Equipaggiamento contatti
NA = norm. aperto
2 contatto NA
NC = norm. chiuso
2 contatto NC
Simbolo circuitale
210S016
N° di identificazione/esecuzione delle combinazioni
Numero di identificazione
22E
Possibilità di combinazione con modulo contatti ausiliari
DILA-XHIC(V)…
Tensione di comando
*V DC
Tipo di corrente AC/DC
Comando in corrente continua
Circuito di protezione
Integrato
Collegamento a SmartWire-DT
no
Note
Organi di contatto secondo EN 50011.
Identificazione del collegamento della bobina secondo EN 50005
Circuito di protezione integrato.
circuito di protezione a varistore integrato
Note sulla fornitura
Quantità minima dell'ordine 10 articoli (unità imballaggio)

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA
Durata, meccanicaComando in corrente continua [Manovre]
20 x 106
Frequenza di manovra massima [Manovre/h]
9000
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientea giorno
-25 - +60 °C
Temperatura ambientein custodia
- 25 - 40 °C
Temperatura ambienteTemperatura ambiente stoccaggio
-40 - 80 °C
Posizione di montaggioPosizione di montaggio
210N017210N018
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msApparecchio di base con modulo ausiliarioNA
7 g
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msApparecchio di base con modulo ausiliarioNC
5 g
Grado di protezione
IP20
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
Protezione contro i contatti delle dita e del dorso della mano
Altitudine
max. 2000 mm
PesoComando in corrente continua
0.294 kg
Sezioni di collegamentoMorsetti a mollaRigido
1 x (0,75 - 2,5)
2 x (0.75 - 2,5) mm2
Sezioni di collegamentoMorsetti a mollaFlessibile con o senza puntalino DIN 46228
1 x (0,75 - 1.5)
2 x (0.75 - 1.5) mm2
Sezioni di collegamentoMorsetti a mollaRigido o semirigido
18 - 14 AWG
Sezioni di collegamentoMorsetti a mollaLunghezza di spelatura
10 mm
Sezioni di collegamentoMorsetti a mollaCacciavite a taglio
0.6 x 3.5 mm
Contatti relè
Contatti a guida forzata secondo ZH 1/457, compresi contatti ausiliari
sì
Tensione nominale di tenuta ad impulso [Uimp]
6000 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
690 V AC
Tensione nominale di impiego [Ue]
690 V AC
Sezionamento sicuro secondo EN 61140tra la bobina e i contatti
400 V AC
Sezionamento sicuro secondo EN 61140tra i contatti ausiliari
400 V AC
Corrente nominale d'impiegoCorrente termica convenzionale 1 poloa giornoa 60 °C [Ith=Ie]
16 A
Corrente nominale d'impiegoAC-15220 V 230 V 240 V [Ie]
4 A
Corrente nominale d'impiegoAC-15380 V 400 V 415 V [Ie]
4 A
Corrente nominale d'impiegoAC-15500 V [Ie]
1.5 A
Corrente nominale d'impiegoDCNota
Condizioni di inserzione e disinserzione secondo DC-13, L/R costanti secondo specifica.
Corrente nominale d'impiegoDCDC L/R ≦ 15 msContatti in serie:1 [24 V]
10 A
Corrente nominale d'impiegoDCDC L/R ≦ 15 msContatti in serie:1 [60 V]
6 A
Corrente nominale d'impiegoDCDC L/R ≦ 15 msContatti in serie:2 [60 V]
10 A
Corrente nominale d'impiegoDCDC L/R ≦ 15 msContatti in serie:1 [110 V]
3 A
Corrente nominale d'impiegoDCDC L/R ≦ 15 msContatti in serie:3 [110 V]
6 A
Corrente nominale d'impiegoDCDC L/R ≦ 15 msContatti in serie:1 [220 V]
1 A
Corrente nominale d'impiegoDCDC L/R ≦ 15 msContatti in serie:3 [220 V]
5 A
Corrente nominale d'impiegoDCDC L/R ≦ 50 msContatti in serie:3 [24 V]
4 A
Corrente nominale d'impiegoDCDC L/R ≦ 50 msContatti in serie:3 [60 V]
4 A
Corrente nominale d'impiegoDCDC L/R ≦ 50 msContatti in serie:3 [110 V]
2 A
Corrente nominale d'impiegoDCDC L/R ≦ 50 msContatti in serie:3 [220 V]
1 A
Corrente nominale d'impiegoSicurezza contro false manovre [Frequenza di guasto]
<10-8, < un guasto su 100 milioni di manovre
(con Ue= 24 V DC, Umin= 17 V, Imin= 5,4 mA) λ
Resistenza al corto circuito senza saldatureOrgano di protezione max.220 V 230 V 240 V
4 PKZM0
Resistenza al corto circuito senza saldatureOrgano di protezione max.380 V 400 V 415 V
4 PKZM0
Resistenza al corto circuito senza saldatureProtezione contro cortocircuiti fusibile max500 V
10 A gG/gL
Perdita ohmiche a carico con IthComando in corrente continua
0.85 W
Sistema elettromagnetico
Sicurezza di tensioneComando in corrente continuaNota
Tensione continua pura, raddrizzatore a a corrente alternata o ponte raddrizzatore a due semionde livellato
Sicurezza di tensioneComando in corrente continuaTensione di eccitazione
0.81.1
Sicurezza di tensioneComando in corrente continuaa 24 V: senza modulo contatti ausiliari (40 °C) [All'inserzione]
0.7 - 1.3 x Uc
Potenza assorbitaComando in corrente continuaComando in corrente continua [All'inserzione = alla ritenuta]
3 W
Durata di inserzione
100 % durata di inserzione
Tempi di manovra al 100% UC(valori indicativi)Comando in corrente continua tempo di chiusuraTempi di commutazione Comando in corrente continua Tempo di chiusura max.
31 ms
Tempi di manovra al 100% UC(valori indicativi)Comando in corrente continua contatto NA tempo di aperturaTempi di commutazione Comando in corrente continua Contatto NA Tempo di apertura max.
12 ms
Dati di potenza approvati
Contatti ausiliariPilot DutyComando in corrente alternata
A600
Contatti ausiliariPilot DutyComando in corrente continua
P300
Contatti ausiliariGeneral UseAC
600 V
Contatti ausiliariGeneral UseAC
15 A
Contatti ausiliariGeneral UseDC
250 V
Contatti ausiliariGeneral UseDC
1 A

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
15.5 A
Dissipazione per polo, in funzione della corrente [Pvid]
0.8 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
3 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+60 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / contattore ausiliario, relè (EC000196)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Contattore (Ns) / Contattore ausiliare (NS) ([email protected] [AAB716014])
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
12 - 250 V
tipo di tensione per l’azionamento
DC
corrente d’esercizio nominale Ie, 400 V
4 A
tipo di collegamento circuito elettrico ausiliario
raccordo a molla
tipo di montaggio
barra DIN/vite
interfaccia
no
numero di contatti ausiliari, contatti di riposo
2
numero di contatti ausiliari, contatti di chiusura
2
numero di contatti ausiliari, contatti di riposo, a commutazione ritardata
0
numero di contatti ausiliari, contatti di chiusura, a commutazione anticipata
0
con indicatore a LED
no
numero di contatti ausiliari, invertitori
0
comando manuale possibile
no

Approvazioni

Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No

Curve caratteristiche

210O133
Accessori
1: Circuito di protezione
2: Moduli contatti ausiliari
Caratteristica
210U161
Durata dell’apparecchio (in funzione)
Ie= corrente nominale d'impiego
Caratteristica
210U159
Durata dell’apparecchio (in funzione)
Ie= corrente nominale d'impiego
3 contatti in serie

Dimensioni

210X201
contattore di potenza con modulo contatti ausiliari
210T013

ETIM for 276525 Apparecchi elettrici a bassa tensione (EC000196)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 0 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 0 V
tensione di alimentazione pilota nominale DC (EF003980) 12 V
tipo di tensione per l'azionamento (EF008242) DC
corrente d'esercizio nominale Ie, 400 V (EF001378) 4 A
modo di montaggio (EF000003) barra DIN/vite
con indicatore a LED (EF005950) No
adatto a comando manuale (EF002978) No
interfaccia (EF000594) No
numero di contatti ausiliari, contatti di riposo (EF001377) 2
numero di contatti ausiliari, contatti di chiusura (EF001376) 2
numero di contatti ausiliari, contatti di riposo, a commutazione ritardata (EF007281) 0
numero di contatti ausiliari, contatti di chiusura, a commutazione anticipata (EF007282) 0
numero di contatti ausiliari, invertitori (EF003531) 0
tipo di collegamento circuito elettrico ausiliario (EF006820) raccordo a molla
larghezza (EF000008) 45 mm
altezza (EF000040) 68 mm
profondità (EF000049) 75 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILAC-22(*VDC) 276525 IT_276525.pdf 466 Kbytes DILAC-22(*VDC) 276525 IT_276525.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
