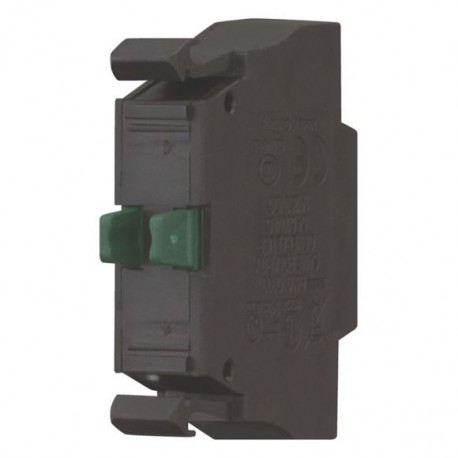

M22-CK20 107898 Y7-107898 EATON ELECTRIC Elemento di contatto, 2NA, fissaggio frontale, connessione a molla Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-CK20 107898 Y7-107898 EATON ELECTRIC Elemento di contatto, 2NA, fissaggio frontale, connessione a molla

M22-CK20

107898

Y7-107898

EATON-MOELLER

Elemento di contatto, 2NA, fissaggio frontale, connessione a molla

Elemento di contatto 2 NO Connessione a scatto per montaggio frontale

Eaton Moeller® series M22 Contact element, Cage Clamp, Front fixing, 2 N/O, 24 V 3 A, 220 V 230 V 240 V 4 A

Elemento di contatto, Standard/Approvazione: UL/CSA, IEC, Dimensioni di costruzione: NZM1/2/3/4, Tecnica di connessione: Morsetto a gabbia, Fissaggio: Fissaggio frontale, Descrizione: Quando si utilizzano attuatori di arresto di emergenza... max. 2 elementi di contatto = 4 contatti NC / NA, Cage Clamp è un marchio registrato di Wago Kontakttechnik GmbH/Minden, Germania, Contatti NA = Normalmente aperto: 2 NA, Grado di protezione: IP20, Collegamento a SmartWire-DT: no, Tipo di collegamento: Doppio contatto, Descrizione dell'indicatore di attivazione del contatto ausiliario HIA: Indicazione di scatto generale '+', se attivata dallo sblocco di bypass, sblocco per sovraccarico, disconnessione da cortocircuito o rilascio della corrente residua dovuta alla corrente residua., Può essere utilizzato con interruttori automatici NZM1, 2, 3: un contatto indicatore di sgancio ausiliario può essere agganciato all'interruttore., Può essere utilizzato con interruttori automatici NZM4: è possibile agganciare fino a due contatti ausiliari standard all'interruttore., È possibile qualsiasi combinazione dei tipi di contatti ausiliari., Non in combinazione con sezionatori PN..., Marcatura sull'interruttore: HIA, Etichettatura sul blocco FI: HIAFI., Se l'interruttore ausiliario dell'indicatore di sgancio viene utilizzato sul blocco corrente di guasto, i contatti NC funzionano come contatto NA e il contatto NA funziona come contatto NC., Descrizione Contatto ausiliario standard HIN: Commutazione con i contatti principali Utilizzato per compiti di indicazione e interblocco., Può essere utilizzato con l'interruttore automatico NZM1: un contatto ausiliario standard può essere agganciato all'interruttore., Può essere utilizzato con un interruttore automatico di dimensioni NZM2: un contatto ausiliario standard può essere agganciato all'interruttore., Può essere utilizzato con NZM3, 4 interruttori automatici: è possibile collegare fino a tre contatti ausiliari standard all'interruttore.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Modulo contatti ausiliario

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $13.26
Prezzo unitario: $13.26
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series accessorio M22 - Elemento di contatto
Sigla catalogo
107898
EAN
4015081075355
Lunghezza/profondità del prodotto
43 mm
Altezza prodotto
10 mm
Larghezza prodotto
38 mm
Peso prodotto
0.012 kg
Conformità
Con marchio CE
Certificazione/i
CSA Std. C22.2 No. 14-05
EN 60947-5
CSA Std. C22.2 No. 94-91
UL 508
IEC 60947-5
CSA
CE
CSA Class No.: 3211-03
IEC/EN 60947-5
UL
CSA File No.: 012528
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
UL/CSA
IEC
IEC 60947-5-1
UL File No.: E29184
UL Category Control No.: NKCR
Codice modello
M22-CK20

Features & Functions

Tipo di collegamento elettrico
raccordo a molla

General

Grado di protezione
IP20
Modello
inseribile e integrabile
Metodo di montaggio
fissaggio frontale
Massima frequenza di manovra
3600 operazioni/h
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
Accessori
Tensione nominale di tenuta ad impulso (Uimp)
4000 V AC
Tipo
Contatto ausiliario
Utilizzato con
Utilizzabile con interruttore automatico NZM3, 4: possibilità di inserire fino a tre contatti ausiliari normali nell'interruttore automatico.
Può essere utilizzato con l’interruttore NZM1: un contatto ausiliario standard può essere inserito nell’interruttore.
Utilizzabile con NZM1, 2, Interruttore automatico 3: possibilità di inserire un contatto ausiliario con segnalazione di sgancio nell'interruttore automatico.
Può essere utilizzato con un interruttore di dimensioni NZM2: un contatto ausiliario standard può essere inserito nell'interruttore.
Può essere utilizzato con l’interruttore NZM4: fino a due contatti ausiliari standard possono essere agganciati all'interruttore.

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di stoccaggio - min
-25 °C
Temperatura ambiente di stoccaggio - max
85 °C
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30

Terminal capacities

Sezioni di collegamento (AWG)
1 x (20 - 18)
2 x (20 - 18)
Capacità morsetti (flessibile con puntalino)
0,5 - 1,5 mm²
Capacità morsetti (pieno)
0,5 - 1,5 mm²
Capacità morsetti (pieno/flessibile con puntalino)
1 x (0,5 - 1,5) mm²
2 x (0,5 - 0,75) mm²
Sezioni di collegamento (a trefoli)
0,5 - 1,5 mm²

Electrical rating

Corrente termica convenzionale ith dei contatti ausiliari (1 polo, aperto)
4 A
Tensione nominale di isolamento (Ui)
250 V
Corrente nominale di esercizio (Ie) ad AC-15, 115 V
4 A
Corrente nominale di esercizio (Ie) in AC-15, 220 V, 230 V, 240 V
6 A
Corrente nominale di esercizio (Ie) a DC-13, 110 V
0.6 A
Corrente nominale di esercizio (Ie) a DC-13, 220 V, 230 V
0.3 A
Corrente nominale di esercizio (Ie) a DC-13, 24 V
3 A
Corrente nominale di esercizio (Ie) a DC-13, 60 V
1 A
Tensione nominale di esercizio (Ue), AC - max
230 V
Tensione nominale di esercizio Ue, DC - max
220 V

Short-circuit rating

Protezione da cortocircuito
PKZM0-10/FAZ-B6/1, Contatti, Disp. prot. da corto circuito max, Senza fusibili
Classe di protezione da corto circuito
Max. 10 A gG/gL, Fusibile, Contatti
Max. 10 A gG/gL, Fusibile, Contatti ausiliari

Communication

Collegamento con SmartWire-DT
No
Tipo connessione
Montaggio anteriore
Contatto doppio
a molla

Actuator

Forza di attuazione - max
10 N

Contacts

Affidabilità circuito di comando
1 guasto ogni 5.000.000 di operazioni di commutazione (calcolate statisticamente, a 5 V DC/1 mA)
1 guasto ogni 10.000.000 di operazioni di commutazione (calcolate statisticamente, a 24 V DC/5 mA)
Forza per apertura positiva - min
0 N
Numero di contatti (contatti di commutazione)
0
Numero di contatti (contatti normalmente chiusi)
0
Numero di contatti (contatti normalmente aperti)
2

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0.05 W
Corrente nominale di esercizio per dissipazione specifica (In)
4 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 107898 Apparecchi elettrici a bassa tensione (EC000041)
Caratteristica Valore
numero di contatti invertitori (EF008257) 0
numero di contatti di chiusura (EF008256) 2
numero di contatti di riposo (EF008255) 0
numero di commutatori di segnale (EF007613) 0
corrente d'esercizio nominale Ie per AC-15, 230 V (EF001385) 6 A
tipo di collegamento elettrico (EF003961) raccordo a molla
versione (EF000010) inseribile e integrabile
modo di montaggio (EF000003) fissaggio frontale
portalampada (EF000048) senza

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-CK20 Y7-107898 107898 EN_289241.pdf 3 Mbytes M22-CK20 Y7-107898 107898 EN_289241.pdf
