> EATON - MOELLER>Interruttori automatici con custodia modellata NZM >+NZM2-XKRU 266764 Y7-266764 ELECTRIC Collegamento, posteriore, sotto 3p. Vendibile solo assemblato.
Prodotto precedente Prodotto successivo

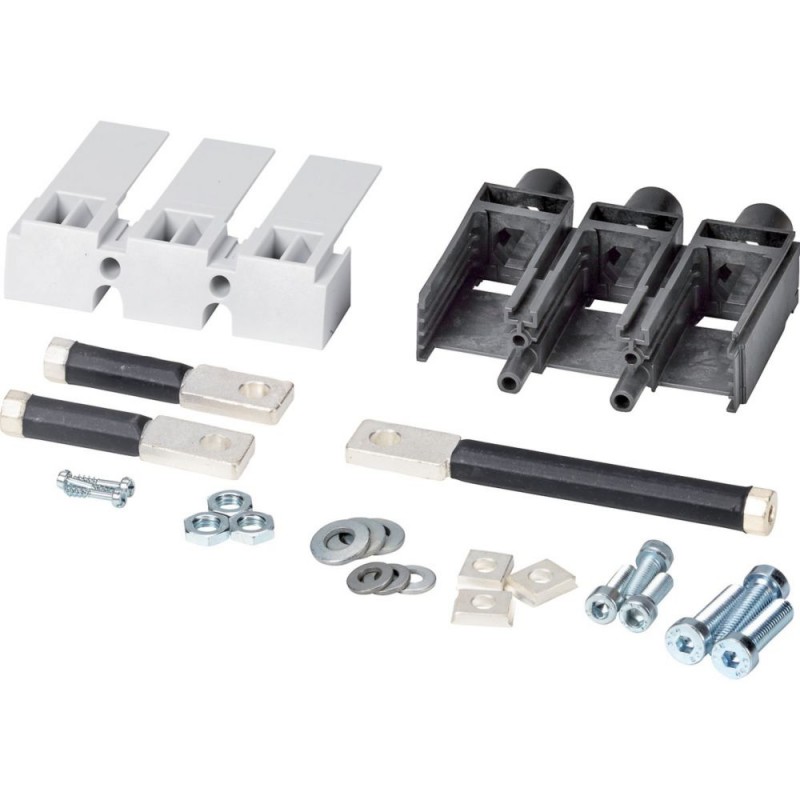

+NZM2-XKRU 266764 Y7-266764 EATON ELECTRIC Collegamento, posteriore, sotto 3p. Vendibile solo assemblato. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

+NZM2-XKRU 266764 Y7-266764 EATON ELECTRIC Collegamento, posteriore, sotto 3p. Vendibile solo assemblato.

+NZM2-XKRU

266764

Y7-266764

EATON-MOELLER

Collegamento, posteriore, sotto 3p. Vendibile solo assemblato.

Posteriore, connessione 3P inferiore

Collegamento, posteriore, sotto 3p

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: codice articolo. suffisso e numero di parte. Contengono parti per un lato dell'interruttore automatico nella parte superiore o inferiore per interruttori automatici a 3 o 4 poli. O = per adattarsi sopra. U = per adattarsi alla parte inferiore. Può essere utilizzato per: NZM2 (-4), PN2 (-4), N2 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > set di cablaggio per breaker

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Collegamento, posteriore, sotto 3p
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: la sigla aggiuntiva e il tipo comprendono collegamenti per un solo lato interruttore in alto o in basso per interruttori a 3 o 4 poli. O = montato superiormente. U = montato inferiormente. Utilizzabile per NZM2(-4)1, PN2(-4), N2(-4)

Programma di fornitura

Assortimento
Accessori
Norma/Approvazione
IEC
Numero di poli
A 3 poli
Numero di conduttori
A 3 poli
Grandezza
NZM2
accessori
Tecnica di collegamento
accessori
Attacchi posteriori
Corrente nominale [In]
Cu 300, Al 250 A
utilizzo con
NZM2, PN2, N2
Posizione di montaggio
Montato posteriormente
Sezioni di collegamento
Tipo di conduttoreCavo Cu/Al
Capicorda Cu

Capicorda Al
Sezioni di collegamentoflessibile
1 x 10 - 185
2 x 4 - 70
1 x 10 - 50
2 x 10 - 50 mm2
Sezioni di collegamento
Bandella in rame numero lamelle x larghezza x spessore lamelle
≧ 2 x 16 x 0,8
≦ 6 x 24 x 0,5 mm
Sbarra in rame larghezza x profondità [Ampiezza]
≧ 16 x 5
≦ 24 x 8 mm
Note

La sigla aggiuntiva e il codice comprendono collegamenti per un solo lato interruttore per interruttori a 3 o 4 poli.

O = montato superiormente

U = montato inferiormente

Dati tecnici

Generalità
Posizione di montaggio
Montato posteriormente

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Set di cablaggio per breaker (EC002050)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Wiring set for circuit breaker (ecl@ss13-27-37-04-24 [ACN957016])
Adatto per numero di poli
3
Tipologia
Altro

ETIM for 266764 Apparecchi elettrici a bassa tensione (EC002050)
Caratteristica Valore
adatto per numero di poli (EF001589) 3
versione (EF000010) altro

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+NZM2-XKRU Y7-266764 266764 IT_266764.pdf 110 Kbytes +NZM2-XKRU Y7-266764 266764 IT_266764.pdf
