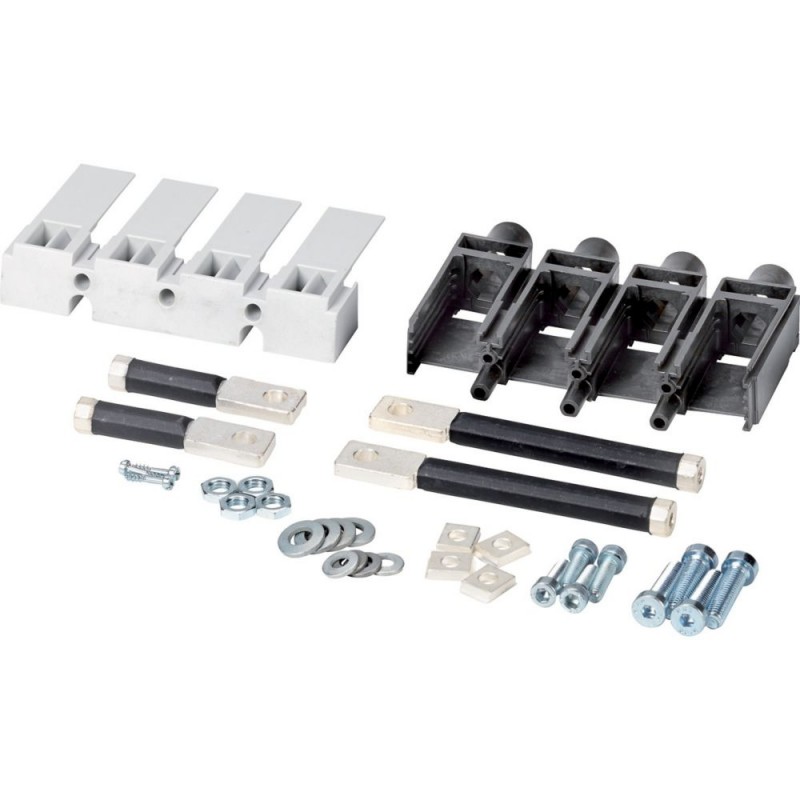

NZM2-4-XKR 266768 Y7-266768 EATON ELECTRIC Collegamento, posteriore, 4p, 1 fianco dell'interruttore Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM2-4-XKR 266768 Y7-266768 EATON ELECTRIC Collegamento, posteriore, 4p, 1 fianco dell'interruttore

NZM2-4-XKR

266768

Y7-266768

EATON-MOELLER

Collegamento, posteriore, 4p, 1 fianco dell'interruttore

Attacco posteriore, 4P, 1 lato dell'Int.

Eaton Moeller series NZM - Molded Case Circuit Breaker. Connection, on rear, 4p, 1 switch side

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: codice articolo. suffisso e numero di parte. Contengono parti per un lato dell'interruttore automatico nella parte superiore o inferiore per interruttori automatici a 3 o 4 poli. O = per adattarsi sopra. U = per adattarsi alla parte inferiore. Può essere utilizzato per: NZM2 (-4), PN2 (-4), N2 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > set di cablaggio per breaker

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $87.46
Prezzo unitario: $87.46
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM tipo di collegamento
Sigla catalogo
266768
EAN
4015082667689
Lunghezza/profondità del prodotto
140 mm
Altezza prodotto
35 mm
Larghezza prodotto
60 mm
Peso prodotto
0.574 kg
Conformità
IEC
RoHS conform
Codice modello
NZM2-4-XKR

Specifiche del prodotto

Utilizzato con
NZM2-4, PN2-4, N2-4
Tipo
Accessorio Collegamento posteriore Terminale
Valore nominale intensità di corrente
300 A (Cu), 250 A (Al)
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Carcassa
NZM2
Adatto per
Capicorda in alluminio
Capicorda in rame
Quattro poli
Numero di poli
Quattro poli
Capacità morsetti (conduttore in rame)
2 segmenti da 16 mm x 0,8 mm - 6 segmenti da 24 mm x 0,5 mm
Modello
Altro
Capacità morsetti (cavo a treccia)
4 mm² - 185 mm² (1x)
10 mm² - 50 mm² (1x)
10 mm² - 50 mm² (2x)
4 mm² - 70 mm² (2x)
Capacità morsetti (busbar in rame)
Max. 24 mm x 8 mm
Min. 16 mm x 5 mm

ETIM for 266768 Apparecchi elettrici a bassa tensione (EC002050)
Caratteristica Valore
adatto per numero di poli (EF001589) 4
versione (EF000010) altro

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-4-XKR Y7-266768 266768 ES_118907.pdf 2 Mbytes NZM2-4-XKR Y7-266768 266768 ES_118907.pdf
