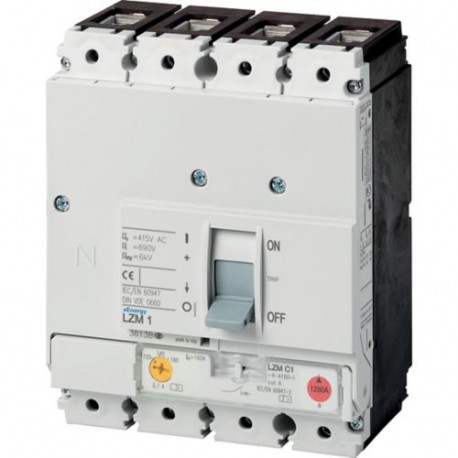

LZMC1-4-A20-I 111908 Y7-111908 EATON ELECTRIC Interruttore automatico di potenza, 4p, 20A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

LZMC1-4-A20-I 111908 Y7-111908 EATON ELECTRIC Interruttore automatico di potenza, 4p, 20A

LZMC1-4-A20-I

111908

Y7-111908

EATON-MOELLER

Interruttore automatico di potenza, 4p, 20A

Interruttore automatico LZM, 4P, 20A

Eaton Moeller series Power Defense - Interruttore automatico scatolato. Interruttore automatico LZM, 4 p, 20A, C1-4-A20-I

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

Interruttori automatici modulari LZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $353.39
Prezzo unitario: $353.39
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series Power Defense molded case circuit-breaker
Sigla catalogo
111908
EAN
4015081114566
Lunghezza/profondità del prodotto
88 mm
Altezza prodotto
145 mm
Larghezza prodotto
120 mm
Peso prodotto
1.324 kg
Conformità
RoHS conform
Certificazione/i
VDE 0660
IEC/EN 60947
IEC
Codice modello
LZMC1-4-A20-I

Specifiche del prodotto

Tipo
Interruttore automatico
Caratteristiche speciali
Applicazione
Utilizzo in sistemi di alimentazione non messi a terra a 690 V
Valore nominale intensità di corrente
20 A
Tensione nominale
690 V - 690 V
Tipo di telaio dell'interruttore automatico di potenza
LZM1
Caratteristiche
Unità di protezione
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Metodo di montaggio
apparecchio da incasso, tecnica a installazione fissa
montaggio su guida a DIN opzionale
Fisso
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Dissipazione apparecchiature, dipendente da corrente
9.82 W
Categoria d'uso
A (IEC/EN 60947-2)
Isolamento
300 V AC (tra i contatti ausiliari)
500 V AC (tra contatti ausiliari e contatti principali)
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Grado di protezione
Nell'area dei dispositivi HMI IP20 (tipo di protezione base)
IP20
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
morsetto telaio
Corrente nominale del conduttore neutro
200% del conduttore di fase
Durata meccanica
20.000 operazioni
Categoria di sovratensione
III
Corrente nominale di esercizio
20 A (660-690 V AC-3, capacità di chiusura e apertura)
20 A (415 V AC-3, capacità di chiusura e apertura)
160 A (690 V AC-1, capacità di chiusura e apertura)
125 A (415 V AC-1, capacità di chiusura e apertura)
160 A (380/400 V AC-1, capacità di chiusura e apertura)
Grado di protezione (IP), parte frontale
IP40 (con cornice)
IP66 (con maniglia per comando rinviato e bloccoporta)
Grado di protezione (terminazioni)
IP10 (morsetto a tunnel)
IP00 (terminazioni, separatore di fase e morsetto a nastro)
Numero di poli
Quattro poli
Durata elettrica
10.000 operazioni a 415 V CA-1
10.000 operazioni a 400 V CA-1
7500 operazioni a 415 V CA-3
7500 operazioni a 690 V CA-1
Funzioni
Protezione cavi e impianti
Resistenza agli urti
20 g (semionda 20 ms)
Posizione del collegamento per il circuito di corrente principale
Lato anteriore
Corrente nominale di esercizio per dissipazione specifica (In)
20 A
Sistema di sgancio
Sganciatore magnetotermico
Tempo totale di interruzione al cortocircuito
< 10 ms
Impostazione sganciatore per cortocircuito istantaneo - max
350 A
Impostazione sgancio in cortocircuito istantaneo - min
350 A
Capacità morsetti (busbar in rame)
M8 sul collegamento a vite lato posteriore
Capacità morsetti (conduttore/cavo pieno in rame)
16 mm² - 95 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in rame)
25 mm² - 70 mm² (1x) sul morsetto a mantello
25 mm² (2x) sul morsetto a mantello
Tipo di maniglia
Leva a bilanciere
Impostazione corrente ritardo corto (Isd) - max
0 A
Impostazione corrente ritardo corto (Isd) - min
0 A
Impostazione corrente istantanea (Ii) - max
350 A
Impostazione corrente istantanea (Ii) - min
350 A
Numero di attivazioni all’ora - max
120
Impostazione corrente di sovraccarico (Ir) - max
20 A
Impostazione corrente di sovraccarico (Ir) - min
15 A
Impostazione corrente di sovraccarico (Ir)
15 A - 20 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
55 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
36 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
22.5 kA
Potere d'interruzione nominale in corto Ics (IEC/EN 60947) a 525 V, 50/60 Hz
6 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
76 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
63 kA
Capacità di chiusura nominale in cortocircuito Icm a 525 V, 50/60 Hz
24 kA
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
14 kA
Morsetti standard
Morsetti a mantello
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
121 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
6000 V
Tensione nominale di isolamento (Ui)
690 V AC

ETIM for 111908 Apparecchi elettrici a bassa tensione (EC000228)
Caratteristica Valore
corrente permanente nominale Iu (EF001389) 20 A
tensione nominale (EF003977) 690 V
corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) 36 kA
campo di corrente dell'interruttore di sovraccarico (EF002336) 15 A
intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) 0 A
intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) 350 A
potenza dissipata (EF005387) None W
tipologia costruttiva dell'apparecchio (EF008240) Built-in device fixed built-in technique
protezione dalle dispersioni a terra integrata (EF007296) false
tipo di collegamento circuito elettrico principale (EF006819) Frame clamp
adatto per montaggio su guida a cappello (EF007250) false
montaggio su guida a DIN opzionale (EF008904) true
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
con segnalatore di intervento presente (EF007006) false
con sganciatore di minima tensione integrato (EF001390) false
numero di poli (EF001391) 4
posizione del collegamento per circuito elettrico principale (EF006671) Front side
tipo di elemento di azionamento (EF006976) Rocker lever
apparecchio completo con unità di sicurezza (EF008906) true
azionamento a motore integrato (EF006697) false
azionamento a motore opzionale (EF007386) false
grado di protezione (IP) (EF005474) IP20
