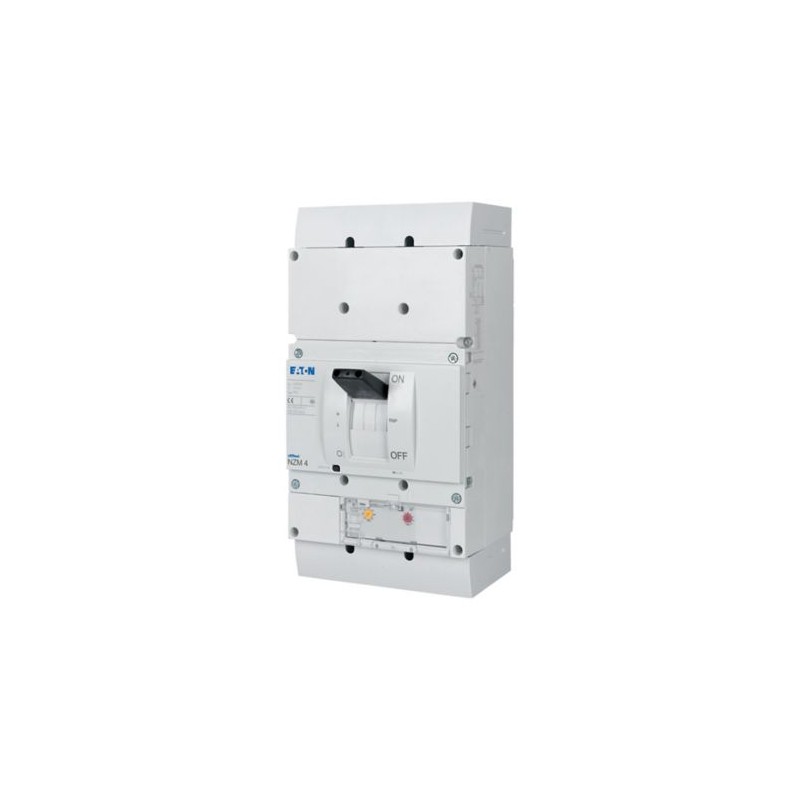

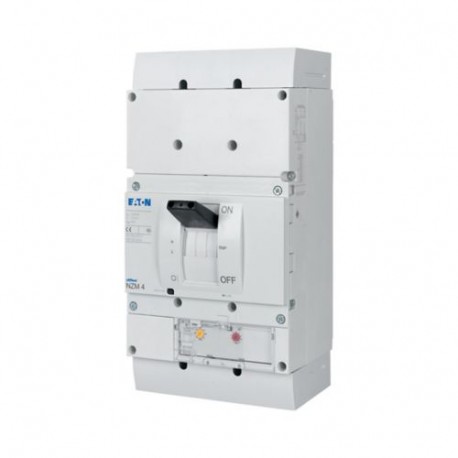

EATON - MOELLER NZML4-4-AE1000 283224 Y7-283224 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

NZML4-4-AE1000 283224 Y7-283224 EATON ELECTRIC NZM interruttore scatolati

Riferimento: NZML4-4-AE1000

Codice: 283224

Numero di catalogo: Y7-283224

Produttore: EATON - MOELLER

Descrizione:

NZM interruttore scatolati
Automatico interno NZM, 4P, 1000 A
Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breakers 4p 1000 A
Interruttore automatico NZM4, 4 poli, Potenza di commutazione 400/415 V 50 Hz( Icu ): 100 kA, Corrente nominale = corrente nominale ininterrotta Corrente nominale = Corrente nominale ininterrotta ( In = Iu ): 1000 A, Tipo di installazione: Fisso, Collegamento a vite, Standard/Approvazione: IEC, Funzione di protezione: Protezione del sistema e dei cavi

Categorie:

  • Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
  • EATON - MOELLER > Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 6.697,11 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Product Name
Eaton Moeller series NZM molded case circuit breaker electronic
Catalog Number
283224
EAN
4015082832247
Product Length/Depth
401 mm
Product Height
207 mm
Product Width
280 mm
Product Weight
27 kg
Compliances
RoHS conform
Certifications
IEC/EN 60947
IEC
Model Code
NZML4-4-AE1000

Dati tecnici - elettrici

Voltage rating
690 V - 690 V
Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
8000 V
Current rating of neutral conductor
200% of phase conductor
Rated short-time withstand current (t = 0.3 s)
19.2 kA
Rated short-time withstand current (t = 1 s)
19.2 kA
Amperage Rating
1000 A
Instantaneous current setting (Ii) - min
2000 A
Instantaneous current setting (Ii) - max
12000 A
Overload current setting (Ir)
500 A - 1000 A
Overload current setting (Ir) - min
500 A
Overload current setting (Ir) - max
1000 A
Short delay current setting (Isd) - min
0 A
Short delay current setting (Isd) - max
0 A
Short-circuit release non-delayed setting - min
2000 A
Short-circuit release non-delayed setting - max
12000 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 230 V, 50/60 Hz
63 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
50 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
43 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 525 V, 50/60 Hz
49 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 690 V, 50/60 Hz
37 kA
Rated short-circuit making capacity Icm at 240 V, 50/60 Hz
275 kA
Rated short-circuit making capacity Icm at 400/415 V, 50/60 Hz
220 kA
Rated short-circuit making capacity Icm at 440 V, 50/60 Hz
187 kA
Rated short-circuit making capacity Icm at 525 V, 50/60 Hz
143 kA
Rated short-circuit making capacity Icm at 690 V, 50/60 Hz
105 kA
Short-circuit total breaktime
< 25 ms (≦ 415 V); < 35 ms (> 415 V)
Electrical connection type of main circuit
Screw connection
Isolation
500 V AC (between auxiliary contacts and main contacts)
300 V AC (between the auxiliary contacts)
Number of operations per hour - max
60
Handle type
Rocker lever
Utilization category
A (IEC/EN 60947-2)
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
2000 operations at 690 V AC-1
3000 operations at 400 V AC-1
2000 operations at 415 V AC-3
3000 operations at 415 V AC-1
2000 operations at 400 V AC-3
1000 operations at 690 V AC-3
Direction of incoming supply
As required

Dati tecnici - comunicazione

Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
8000 V
Current rating of neutral conductor
200% of phase conductor
Rated short-time withstand current (t = 0.3 s)
19.2 kA
Rated short-time withstand current (t = 1 s)
19.2 kA
Amperage Rating
1000 A
Instantaneous current setting (Ii) - min
2000 A
Instantaneous current setting (Ii) - max
12000 A
Overload current setting (Ir)
500 A - 1000 A
Overload current setting (Ir) - min
500 A
Overload current setting (Ir) - max
1000 A
Short delay current setting (Isd) - min
0 A
Short delay current setting (Isd) - max
0 A
Short-circuit release non-delayed setting - min
2000 A
Short-circuit release non-delayed setting - max
12000 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 230 V, 50/60 Hz
63 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
50 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
43 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 525 V, 50/60 Hz
49 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 690 V, 50/60 Hz
37 kA
Rated short-circuit making capacity Icm at 240 V, 50/60 Hz
275 kA
Rated short-circuit making capacity Icm at 400/415 V, 50/60 Hz
220 kA
Rated short-circuit making capacity Icm at 440 V, 50/60 Hz
187 kA
Rated short-circuit making capacity Icm at 525 V, 50/60 Hz
143 kA
Rated short-circuit making capacity Icm at 690 V, 50/60 Hz
105 kA
Short-circuit total breaktime
< 25 ms (≦ 415 V); < 35 ms (> 415 V)
Electrical connection type of main circuit
Screw connection
Isolation
500 V AC (between auxiliary contacts and main contacts)
300 V AC (between the auxiliary contacts)
Number of operations per hour - max
60
Handle type
Rocker lever
Utilization category
A (IEC/EN 60947-2)
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
2000 operations at 690 V AC-1
3000 operations at 400 V AC-1
2000 operations at 415 V AC-3
3000 operations at 415 V AC-1
2000 operations at 400 V AC-3
1000 operations at 690 V AC-3
Direction of incoming supply
As required

Dati tecnici - meccanici

Mounting Method
Built-in device fixed built-in technique
Fixed
Degree of protection
IP20
IP20 (basic degree of protection, in the operating controls area)
Degree of protection (IP), front side
IP66 (with door coupling rotary handle)
IP40 (with insulating surround)
Degree of protection (terminations)
IP10 (tunnel terminal)
IP00 (terminations, phase isolator and strip terminal)
Protection against direct contact
Finger and back-of-hand proof to DIN EN 50274/VDE 0106 part 110
Shock resistance
15 g (half-sinusoidal shock 11 ms)
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Position of connection for main current circuit
Front side
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Lifespan, mechanical
10000 operations

ETIM for 283224 Apparecchi elettrici a bassa tensione (EC000228)

Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica1000 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacorrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048)
Valore caratteristica50 kA
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica500 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)
Valore caratteristica0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica2000 A
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaNo
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicadavanti
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicabilanciere
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
