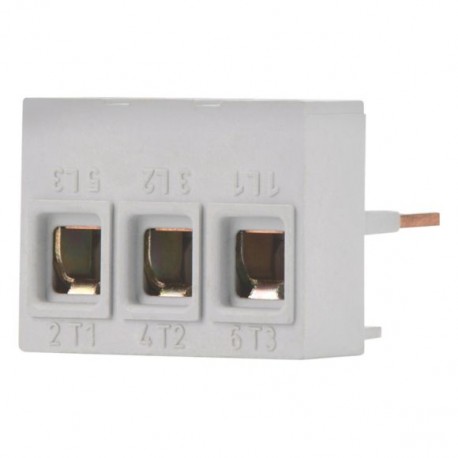

BK25/3-PKZ0-U 292886 XTPAXOT EATON ELECTRIC Morsetto di alimentazione, Alimentazione da sotto
BK25/3-PKZ0-U
292886
XTPAXOT
EATON-MOELLER
10
Morsetto di alimentazione, Alimentazione da sotto
apparecchi elettrici a bassa tensione > Terminale canalina
Interruttori Protezione motore PKZ (Accessori)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Morsetto di alimentazione, Alimentazione da sotto
Morsetto di alimentazione, Assortimento: Accessori, utilizzo con: PKE32/XTUCP-36, PKE32 + PKE-XTUCP-36, PKE32 + PKE-XTUACP-36
Programma di fornitura
Assortimento
Accessori
accessori
morsetto di alimentazione
utilizzo con
PKE32/XTUCP-36
PKE32 + PKE-XTUCP-36
PKE32 + PKE-XTUACP-36
PKE32 + PKE-XTUCP-36
PKE32 + PKE-XTUACP-36
Note
per blocco sbarra trifase, protetto contro i contatti accidentali, Ue= 690 V, Iu= 63 A
per sezioni del conduttore:
2,5 - 25 mm2flessibile
2,5 - 16 mm2flessibile con puntalino
AWG 14 - 6, utilizzabile nei morsetti 2, 4, 6
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
63 A
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Morsetto per Condotti Sbarre (EC000001)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Sistemi di morsettiere e componenti di sistema / Sistemi a morsettiera / Pannello elettrico (ecl@ss13-27-25-01-16 [BAA025018])
Spessore della sbarra collettrice
0 - 0 mm
Larghezza della sbarra collettrice
0 - 0 mm
Adatto per
Altro
Larghezza del morsetto
45 mm
Sezione max. del conduttore
25 mm²
Max. corrente d’esercizio nominale Ie
63 A
Adatto per collegamento conduttore circolare
Si
Adatto per collegamento conduttore di settore
No
Adatto per collegamento conduttore a nastro
No
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 34 Mbytes |
|
| BK25/3-PKZ0-U XTPAXOT 292886 IT_292886.pdf | 110 Kbytes |
|
