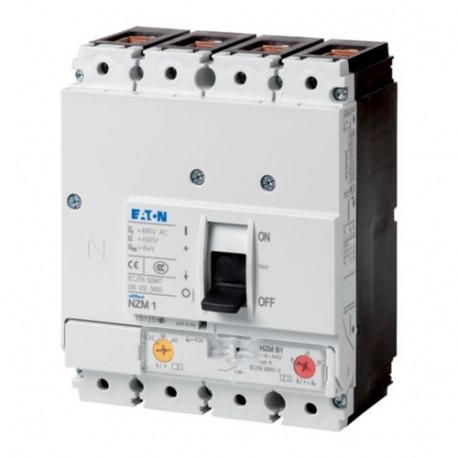

NZMB1-4-A20 281237 Y7-281237 EATON ELECTRIC Interruttore automatico di potenza, 4p, 20A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZMB1-4-A20 281237 Y7-281237 EATON ELECTRIC Interruttore automatico di potenza, 4p, 20A

NZMB1-4-A20

281237

Y7-281237

EATON-MOELLER

Interruttore automatico di potenza, 4p, 20A

NZM, 4P, 20A

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 4p, 20A, B, frame 1, 4-A20

Interruttore automatico NZM1, 4 poli, Potenza di commutazione 400/415 V 50 Hz( Icu ): 25 kA, Corrente nominale = corrente nominale ininterrotta Corrente nominale = Corrente nominale ininterrotta ( In = Iu ): 20 A, Tipo di installazione: Fisso, Morsetto a scatola, Standard/Approvazione: IEC, Funzione di protezione: Protezione del sistema e dei cavi

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $358.88
Prezzo unitario: $358.88
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM interruttore automatico magnetotermico scatolato
Sigla catalogo
281237
EAN
4015082812379
Lunghezza/profondità del prodotto
84.5 mm
Altezza prodotto
145 mm
Larghezza prodotto
120 mm
Peso prodotto
1.334 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 60947
IEC
Codice modello
NZMB1-4-A20

Specifiche del prodotto

Utilizzato con
Custodia 100 x 600 x 1000 mm
Tipo
Interruttore automatico
Caratteristiche speciali
Applicazione
Utilizzo in sistemi di alimentazione non messi a terra a 440 V
Valore nominale intensità di corrente
20 A
Tensione nominale
440 V - 440 V
Tipo di telaio dell'interruttore automatico di potenza
NZM1
Caratteristiche
Unità di protezione
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Metodo di montaggio
Apparecchio da incasso, tecnica a installazione fissa
Fisso
montaggio su guida a DIN opzionale
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30
Dissipazione apparecchiature, dipendente da corrente
9.82 W
Categoria d'uso
A (IEC/EN 60947-2)
Isolamento
500 V AC (tra contatti ausiliari e contatti principali)
300 V AC (tra i contatti ausiliari)
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Grado di protezione
IP20 (grado di protezione base, nell'area dei comandi di funzionamento)
IP20
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
morsetto telaio
Corrente nominale del conduttore neutro
200% del conduttore di fase
Durata meccanica
20.000 operazioni
Categoria di sovratensione
III
Grado di protezione (IP), parte frontale
IP66 (con maniglia per comando rinviato e bloccoporta)
IP40 (con cornice)
Grado di protezione (terminazioni)
IP00 (terminazioni, separatore di fase e collegamento bandella)
IP10 (morsetto a tunnel)
Numero di poli
Quattro poli
Capacità morsetti (conduttore in rame)
Min. 2 segmenti da 9 mm x 0,8 mm su morsetto a mantello
Max. 9 segmenti da 9 mm x 0,8 mm sul morsetto a mantello
Durata elettrica
7500 operazioni a 400 V CA-1
7500 operazioni a 415 V CA-1
Funzioni
Protezione cavi e impianti
Resistenza agli urti
20 g (semionda 20 ms)
Posizione del collegamento per il circuito di corrente principale
Lato anteriore
Corrente nominale di esercizio per dissipazione specifica (In)
20 A
Black-out
9.8 W
Sistema di sgancio
Sganciatore magnetotermico
Tempo totale di interruzione al cortocircuito
< 10 ms
Impostazione sganciatore per cortocircuito istantaneo - max
350 A
Impostazione sgancio in cortocircuito istantaneo - min
350 A
Capacità morsetti (cavo di comando)
0,75 mm² - 2,5 mm² (1x)
0,75 mm² - 1,5 mm² (2x)
Capacità morsetti (busbar in rame)
M6 sul collegamento a vite lato posteriore
Min. 12 mm x 5 mm diretto al collegamento posteriore dell'interruttore
Max. 16 mm x 5 mm diretto al collegamento lato posteriore dell'interruttore
Capacità morsetti (conduttore/cavo pieno in rame)
6 mm² - 16 mm² (1x) diretto al collegamento posteriore dell'interruttore
6 mm² - 16 mm² (1x) sul morsetto a mantello
16 mm² (1x) sul morsetto a tunnel
4 mm² - 16 mm² (2x) sul morsetto a mantello
4 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo pieno in alluminio)
10 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
16 mm² (1x) sul morsetto a tunnel
10 mm² - 16 mm² (1x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo a treccia in rame)
25 mm² - 95 mm² (1x) sul morsetto a tunnel a 1 foro
6 mm² - 70 mm² (1x) diretto al collegamento posteriore dell'interruttore
6 mm² - 70 mm² (1x) sul morsetto a mantello
4 mm² - 25 mm² (2x) diretto al collegamento posteriore dell'interruttore
4 mm² - 25 mm² (2x) sul morsetto a mantello
Capacità morsetti (conduttore/cavo a treccia in alluminio)
25 mm² - 35 mm² (1x) diretto al collegamento posteriore dell'interruttore
25 mm² - 35 mm² (2x) diretto al collegamento lato posteriore dell'interruttore
25 mm² - 95 mm² (1x) sul morsetto a tunnel
Tipo di maniglia
Leva a bilanciere
Impostazione corrente ritardo corto (Isd) - max
0 A
Impostazione corrente ritardo corto (Isd) - min
0 A
Impostazione corrente istantanea (Ii) - max
350 A
Impostazione corrente istantanea (Ii) - min
350 A
Numero di attivazioni all’ora - max
120
Impostazione corrente di sovraccarico (Ir) - max
20 A
Impostazione corrente di sovraccarico (Ir) - min
15 A
Impostazione corrente di sovraccarico (Ir)
15 A - 20 A
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 230 V, 50/60 Hz
30 kA
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
25 kA
Capacità di apertura nominale in corto Ics (IEC/EN 60947) a 440 V, 50/60 Hz
18.5 kA
Capacità di chiusura nominale in cortocircuito Icm a 400/415 V, 50/60 Hz
53 kA
Capacità di chiusura nominale in cortocircuito Icm a 440 V, 50/60 Hz
53 kA
Morsetti standard
Morsetti a mantello
Morsetti opzionali
Collegamento sul lato posteriore. Morsetto a vite. Morsetto a tunnel
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
63 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
6000 V
Tensione nominale di isolamento (Ui)
690 V AC

ETIM for 281237 Apparecchi elettrici a bassa tensione (EC000228)
Caratteristica Valore
corrente permanente nominale Iu (EF001389) 20 A
tensione nominale (EF003977) 440 V
corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) 25 kA
campo di corrente dell'interruttore di sovraccarico (EF002336) 15 A
intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) 0 A
intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) 350 A
tipologia costruttiva dell'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
protezione dalle dispersioni a terra integrata (EF007296) No
tipo di collegamento circuito elettrico principale (EF006819) morsetto telaio
adatto per montaggio su guida a cappello (EF007250) No
montaggio su guida a DIN opzionale (EF008904) Sì
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
con segnalatore di intervento presente (EF007006) No
con sganciatore di minima tensione integrato (EF001390) No
numero di poli (EF001391) 4
posizione del collegamento per circuito elettrico principale (EF006671) davanti
tipo di elemento di azionamento (EF006976) bilanciere
apparecchio completo con unità di sicurezza (EF008906) Sì
azionamento a motore integrato (EF006697) No
azionamento a motore opzionale (EF007386) No
grado di protezione (IP) (EF005474) IP20
