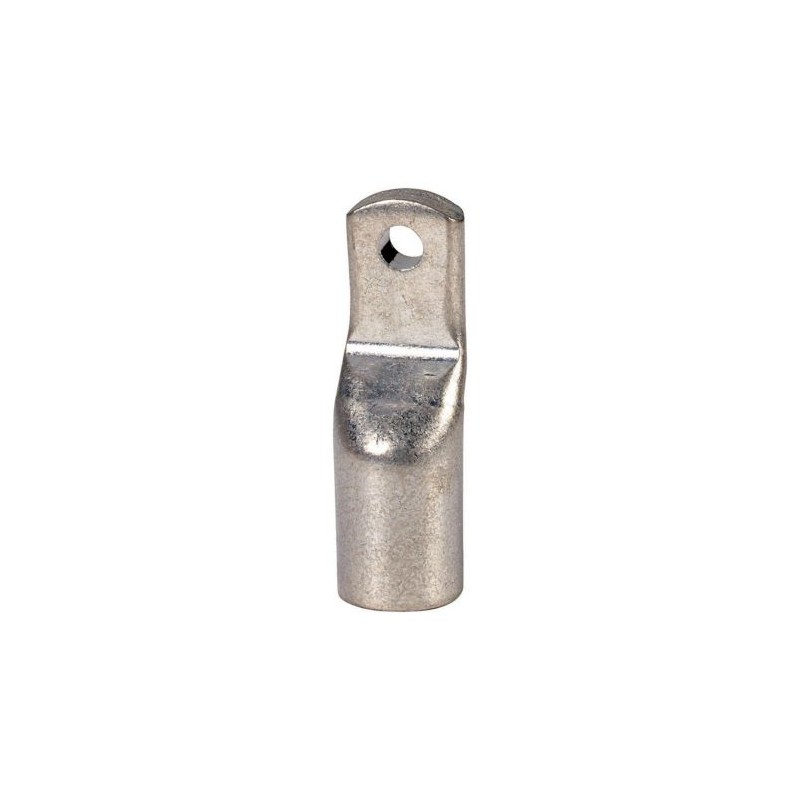

NZM3-XKS185 260040 Y7-260040 EATON ELECTRIC Capicorda, cu, cavo, grandezza 3 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM3-XKS185 260040 Y7-260040 EATON ELECTRIC Capicorda, cu, cavo, grandezza 3

NZM3-XKS185

260040

Y7-260040

EATON-MOELLER

3

Capicorda, cu, cavo, grandezza 3

Terminale, CU, Cavo, NZM3

Eaton Moeller series NZM - Molded Case Circuit Breaker. Cable lug, cu, cable, size 3

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: Il pezzo no. Contiene un terminale per cavo per interruttore a 3 o 4 poli. Terminale per cavi speciale, stile stretto. Non approvato UL/CSA. Quando si utilizzano terminali per cavi sguainati NZM3(-4)-XKSA, questi devono essere isolati. Può essere utilizzato per: NZM3 (-4), PN3, N (N/A) 3 (-4), NZM4 (-4), N (N/A) 4 (-4)

Maggiori dettagli


tecnica di collegamento e connessione/materiale isolante > capicorda a pressione per conduttori in rame

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $53.54
Prezzo unitario: $17.85
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM tipo di collegamento
Sigla catalogo
260040
EAN
4015082600402
Lunghezza/profondità del prodotto
78 mm
Altezza prodotto
26.5 mm
Larghezza prodotto
31 mm
Peso prodotto
0.104 kg
Conformità
IEC
RoHS conform
Codice modello
NZM3-XKS185

Specifiche del prodotto

Utilizzato con
NZM3(-4), PN3(-4), N3(-4)
NZM4(-4), N(-4)
Tipo
Accessorio Capicorda Terminale
Caratteristiche speciali
Non approvato UL/CSA. Capicorda tubolari stretti per connessioni a interruttori di manovra. In caso di impiego senza coperchio NZM3(-4)-XKSA, il capicorda deve essere isolato.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Carcassa
NZM3/4
Protezione superficiale
Tinned
Dimensioni bullone
0 mm
Sezione nominale
185 mm²
Numero di fori di montaggio
1
Codice
0
Angolo di collegamento
180° (orizzontale)
Numero di poli
Tre poli/quattro poli
Colore identificativo
Nessuno
Capacità morsetti (cavo a treccia)
185 mm²

ETIM for 260040 Tecnica di collegamento e connessione/materiale isolante (EC001050)
Caratteristica Valore
dimensione della filettatura di collegamento (metrica) (EF003649) 0
angolo di raccordo (EF001338) 180° (orizzontale)
numero di fori di fissaggio (EF001719) 1
codice d'identificazione (EF001337) 0
sezione nominale (EF001335) 185 mm²
protezione della superfice (EF000139) stagnato
colore identificativo (EF006725) senza
