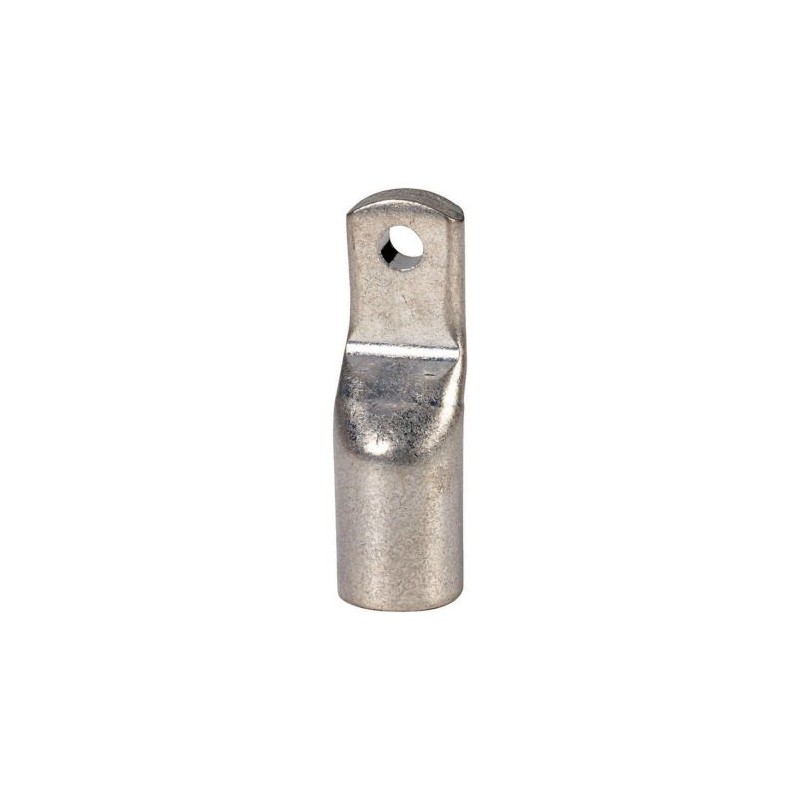

KS95-NZM7 059775 Y7-59775 EATON ELECTRIC Capicorda, 95mm², esecuzione stretta Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

KS95-NZM7 059775 Y7-59775 EATON ELECTRIC Capicorda, 95mm², esecuzione stretta

KS95-NZM7

059775

Y7-59775

EATON-MOELLER

Capicorda, 95mm², esecuzione stretta

Terminale 95mm² tipo stretto

Eaton Moeller series NZM - Molded Case Circuit Breaker. Cable lug, 95mm², narrow type

3 capicorda versione stretta da 95 mm²

Maggiori dettagli


tecnica di collegamento e connessione/materiale isolante > capicorda a pressione per conduttori in rame

Scatole isolanti

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $26.61
Prezzo unitario: $26.61
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM tipo di collegamento
Sigla catalogo
059775
EAN
4015080597759
Lunghezza/profondità del prodotto
20 mm
Altezza prodotto
58 mm
Larghezza prodotto
23 mm
Peso prodotto
0.061 kg
Conformità
IEC
RoHS conform
Codice modello
KS95-NZM7

Specifiche del prodotto

Utilizzato con
NZM2(-4), PN2(-4), N2(-4)
Tipo
Accessorio Capicorda Terminale
Caratteristiche speciali
Non approvato UL/CSA. Capicorda tubolari stretti per connessioni a interruttori di manovra. In caso di impiego senza coperchio NZM2(-4)-XKSA, il capicorda deve essere isolato.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Carcassa
NZM2
Protezione superficiale
Tinned
Dimensioni bullone
0 mm
Sezione nominale
95 mm²
Numero di fori di montaggio
1
Codice
0
Angolo di collegamento
180° (orizzontale)
Numero di poli
Tre poli/quattro poli
Colore identificativo
Nessuno
Capacità morsetti (cavo a treccia)
95 mm²

ETIM for 059775 Tecnica di collegamento e connessione/materiale isolante (EC001050)
Caratteristica Valore
dimensione della filettatura di collegamento (metrica) (EF003649) 0
angolo di raccordo (EF001338) 180° (orizzontale)
numero di fori di fissaggio (EF001719) 1
codice d'identificazione (EF001337) 0
sezione nominale (EF001335) 95 mm²
protezione della superfice (EF000139) stagnato
colore identificativo (EF006725) senza

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
KS95-NZM7 Y7-59775 059775 ES_059775.pdf 862 Kbytes KS95-NZM7 Y7-59775 059775 ES_059775.pdf
