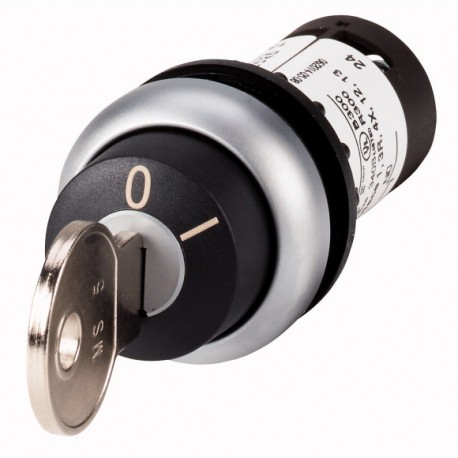

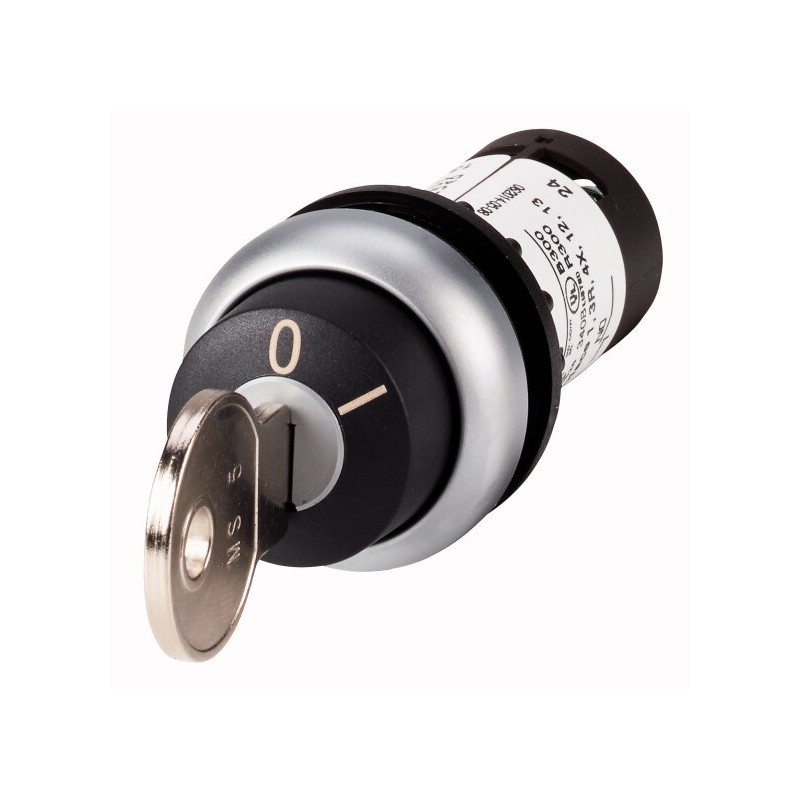

C22-WS-MS5-K11 136732 EATON ELECTRIC Pulsante a chiave, RMQ Compact, ad impulso, 1 contatto NC, 1 contatto N..
C22-WS-MS5-K11
136732
EATON-MOELLER
Pulsante a chiave, RMQ Compact, ad impulso, 1 contatto NC, 1 contatto NA, collegamento a vite, 2 posizioni, MS5, Anello frontale colore titanio
Ausili di controllo e segnalazione
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Pulsante a chiave, RMQ Compact, ad impulso, 1 contatto NC, 1 contatto NA, collegamento a vite, 2 posizioni, MS5, Anello frontale colore titanio
Pulsante a chiave, Assortimento: RMQ Compact, apparecchio completo, ad impulso, collegamento a vite, non adatto per serrature d'impianto, 2 posizioni, serratura: MS5, Grado di protezione: IP66, Anello frontale colore titanio, Collegamento a SmartWire-DT: no, 1 contatto NC, = Funzione di sicurezza tramite apertura positiva secondo IEC/EN 60947‐5‐1, Corsa dell'organo di comando e forza di azionamento a norma DIN EN 60947-5-1, K.5.4.1 Percorso apertura positiva: mm 4.65, Corsa dell'organo di comando e forza di azionamento a norma DIN EN 60947-5-1, K.5.4.1 Corsa massima: mm 5.7, Corsa dell'organo di comando e forza di azionamento a norma DIN EN 60947-5-1, K.5.4.1 Forza minima per apertura positiva: NET 20, Apertura positiva (ZW): Sì, Con 1 chiave, Conformità alle norme: IEC/EN 60947-5-1, VDE 0660, Grado di protezione: IP66
Programma di fornitura
Assortimento
RMQ Compact
Funzione di base
Selettori a chiave
Apparecchio singolo/apparecchio completo
apparecchio completo
ad impulso
Funzione: [
= ad impulso]
= ad impulso]40°Tipo di collegamento
collegamento a vite
non adatto per serrature d'impianto
2 posizioni
serratura
MS5
Posizione di estraibilità della chiave
0
Grado di protezione
IP66
Anello frontale
Anello frontale colore titanio
Collegamento a SmartWire-DT
no
Equipaggiamento contatti
NC = norm. chiuso
1 contatto NC
NA = norm. aperto
1 contatto NA
Nota
= Funzione di sicurezza tramite apertura positiva secondo IEC/EN 60947‐5‐1Corsa dell'organo di comando e forza di azionamento a norma DIN EN 60947-5-1, K.5.4.1
Percorso apertura positiva [mm]
4.65
Corsa massima [mm]
5.7
Forza minima per apertura positiva [NET]
20
Simbolo circuitale
Corsa contatto
■ = contatto chiuso
□ = contatto aperto
■ = contatto chiuso
□ = contatto aperto
Schema contatti
Apertura positiva (ZW)
Sì
Informazioni sull'entità della fornitura
Con 1 chiave
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947-5-1
VDE 0660
VDE 0660
Durata meccanica [Manovre]
>0.1 x 106
Frequenza di manovra [man/h]
≦ 100
Momento torcente dell'azionamento
≦ 0.5 Nm
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Caldo umido, ciclico secondo IEC 60068-2-30
Grado di protezione
IP66
Posizione di montaggio
facoltativa
Sezioni di collegamentoRigido
2 x 0,5 - 1,5 mm2
Sezioni di collegamentoFlessibile con puntalino
2 x 0,5 - 1,5 mm2
Coppia di serraggio vite di collegamento
0.8 Nm
Contatti relè
Tensione nominale di tenuta ad impulso [Uimp]
4000 V AC
Tensione nominale di isolamento [Ui]
250 V
Corrente di cortocircuito [Iq]
1 kA
Categoria di sovratensione/grado di inquinamento
III/3
Sicurezza contro false manovrea 24 V DC/5 mA [HF]
Seguono valori Frequenza d'errore
Sicurezza contro false manovrea 5 V DC/1 mA [HF]
Seguono valori Frequenza d'errore
Max. dispositivo di protezione contro cortocircuitoFusibile [gG/gL]
10 A
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / selettore, dispositivo completo (EC001029)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / UnitÓ di comando e segnalazione compl. (per montaggio) ([email protected] [ACN984011])
numero di posizioni di commutazione
2
esecuzione dell’elemento di azionamento
chiave
illuminabile
no
Con lampada inclusa
no
colore del pulsante
nero
diametro del foro
22.5 mm
larghezza dell’apertura
0 mm
altezza dell’apertura
0 mm
funzione di commutazione con bloccaggio a scatto
no
tattile
sì
grado di protezione (IP)
IP66
tipo di protezione (NEMA)
tensione di alimentazione
0 - 0 V
numero di contatti di chiusura
1
numero di contatti di riposo
1
numero di contatti invertitori
0
esecuzione del collegamento elettrico
raccordo a vite
con anello frontale
sì
materiale dell’anello frontale
plastica
colore dell'anello frontale
altri
Approvazioni
Product Standards
IEC/EN 60947-5-1; UL 508; CAN/CSA-C22.2 No. 14-05 und 94-M91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
165628
CSA Class No.
321103
North America Certification
UL listed, CSA certified
Degree of Protection
1,3R,4X,12,13
Dimensioni
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 24 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| C22-WS-MS5-K11 C22-WS-MS5-K11 136732 IT_136732.pdf | 242 Kbytes |
|
