> EATON - MOELLER>Ausili di controllo e segnalazione >C22-WRK-K20 132531 ELECTRIC C22-WRK-K20
Prodotto precedente Prodotto successivo

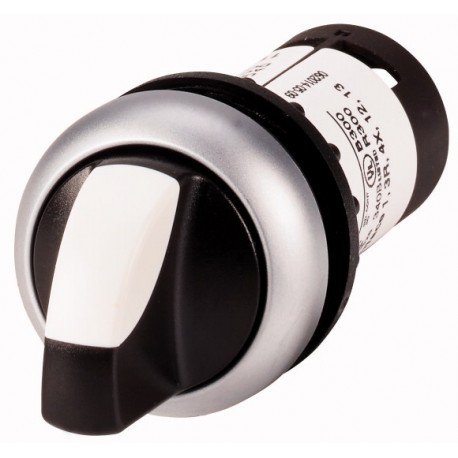

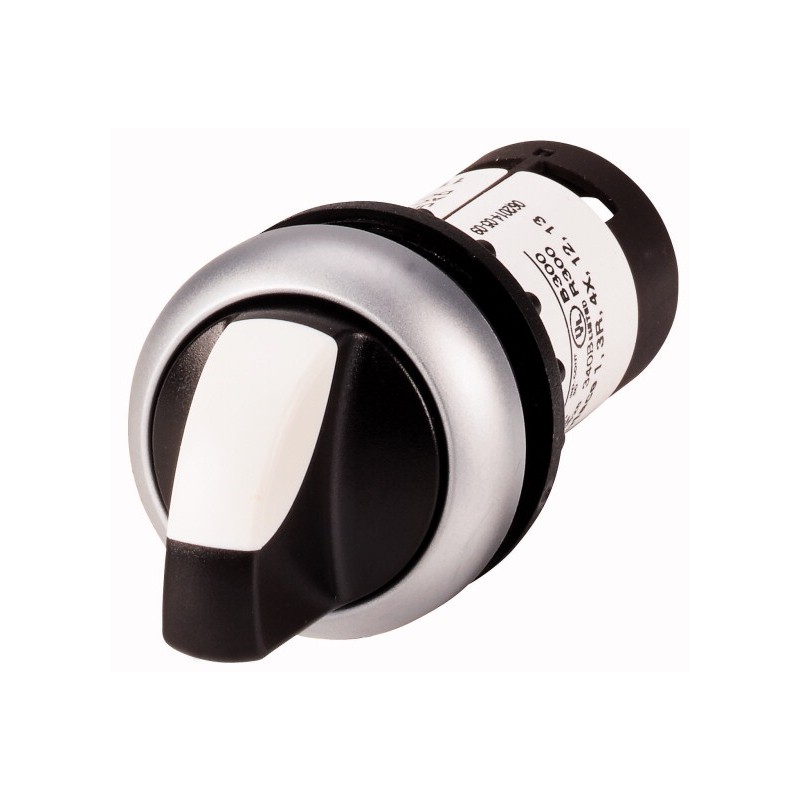

C22-WRK-K20 132531 EATON ELECTRIC C22-WRK-K20 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

C22-WRK-K20 132531 EATON ELECTRIC C22-WRK-K20

C22-WRK-K20

132531

EATON-MOELLER

C22-WRK-K20

Selettore, con maniglia, permanente, 2 contatto NA, collegamento a vite, 2 posizioni, Anello frontale colore titanio

Interruttore, Gamma di prodotti: RMQ Compact, Unità completa, Design: Con impugnatura del pollice, mantenuto, connessione a vite, 2 posizioni, Grado di protezione: IP65, Lunetta: titanio, connessione SmartWire-DT: no, Standard: IEC/EN 60947-5-1, VDE 0660, Grado di protezione: IP65

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Selettore completo

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Selettore, con maniglia, permanente, 2 contatto NA, collegamento a vite, 2 posizioni, Anello frontale colore titanio
Selettore, Assortimento: RMQ Compact, apparecchio completo, Forma costruttiva: con maniglia, permanente, collegamento a vite, 2 posizioni, Grado di protezione: IP65, Anello frontale colore titanio, Collegamento a SmartWire-DT: no, Conformità alle norme: IEC/EN 60947-5-1, VDE 0660, Grado di protezione: IP65

Programma di fornitura

Assortimento
RMQ Compact
Funzione di base
Selettori
Apparecchio singolo/apparecchio completo
apparecchio completo
Forma costruttiva
con maniglia
permanente
Funzione: [= ad impulso]
60°
Tipo di collegamento
collegamento a vite
2 posizioni
Grado di protezione
IP65
Anello frontale
Anello frontale colore titanio
Collegamento a SmartWire-DT
no
Equipaggiamento contatti
NA = norm. aperto
2 contatto NA
Simbolo circuitale
1160SWI-56
Corsa contatto
■ = contatto chiuso
□ = contatto aperto
Schema contatti
1160DIA-9

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947-5-1
VDE 0660
Durata meccanica [Manovre]
>1 x 106
Frequenza di manovra [man/h]
≦ 2000
Momento torcente dell'azionamento
≦ 0.3 Nm
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Grado di protezione
IP65
Posizione di montaggio
facoltativa
Sezioni di collegamentoRigido
2 x 0,5 - 1,5 mm2
Sezioni di collegamentoFlessibile con puntalino
2 x 0,5 - 1,5 mm2
Coppia di serraggio vite di collegamento
0.8 Nm
Contatti relè
Tensione nominale di tenuta ad impulso [Uimp]
4000 V AC
Tensione nominale di isolamento [Ui]
250 V
Corrente di cortocircuito [Iq]
1 kA
Categoria di sovratensione/grado di inquinamento
III/3
Sicurezza contro false manovrea 24 V DC/5 mA [HF]
Seguono valori Frequenza d'errore
Sicurezza contro false manovrea 5 V DC/1 mA [HF]
Seguono valori Frequenza d'errore
Max. dispositivo di protezione contro cortocircuitoFusibile [gG/gL]
10 A

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / selettore, dispositivo completo (EC001029)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / UnitÓ di comando e segnalazione compl. (per montaggio) ([email protected] [ACN984011])
numero di posizioni di commutazione
2
esecuzione dell’elemento di azionamento
manetta
illuminabile
no
Con lampada inclusa
no
colore del pulsante
nero
diametro del foro
22.5 mm
larghezza dell’apertura
0 mm
altezza dell’apertura
0 mm
funzione di commutazione con bloccaggio a scatto
sì
tattile
no
grado di protezione (IP)
IP65
tipo di protezione (NEMA)
tensione di alimentazione
0 - 0 V
numero di contatti di chiusura
2
numero di contatti di riposo
0
numero di contatti invertitori
0
esecuzione del collegamento elettrico
raccordo a vite
con anello frontale
sì
materiale dell’anello frontale
plastica
colore dell'anello frontale
altri

Approvazioni

Product Standards
IEC/EN 60947-5-1; UL 508; CAN/CSA-C22.2 No. 14-05 und 94-M91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
165628
CSA Class No.
321103
North America Certification
UL listed, CSA certified
Degree of Protection
1,3R,4X,12,13

Dimensioni

1160DIM-29

ETIM for 132531 Apparecchi elettrici a bassa tensione (EC001029)
Caratteristica Valore
numero di posizioni di commutazione (EF000231) 2
tipo di elemento di azionamento (EF006976) manetta
adatto per illuminazione (EF001142) No
con corpo luminoso (EF005905) No
colore del pulsante (EF000190) nero
diametro del foro (EF000079) 22.5 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
funzione di commutazione a bloccaggio (EF007447) Sì
a impulso (EF001407) No
grado di protezione (IP) (EF005474) IP65
indice di protezione (NEMA) (EF011959) 3R
tensione di alimentazione (EF004127) 0 V
numero di contatti di chiusura (EF008256) 2
numero di contatti di riposo (EF008255) 0
numero di contatti invertitori (EF008257) 0
tipo di collegamento elettrico (EF003961) raccordo a vite
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) materiale sintetico
colore dell'anello frontale (EF002429) titanio

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
C22-WRK-K20 C22-WRK-K20 132531 IT_132531.pdf 224 Kbytes C22-WRK-K20 C22-WRK-K20 132531 IT_132531.pdf
