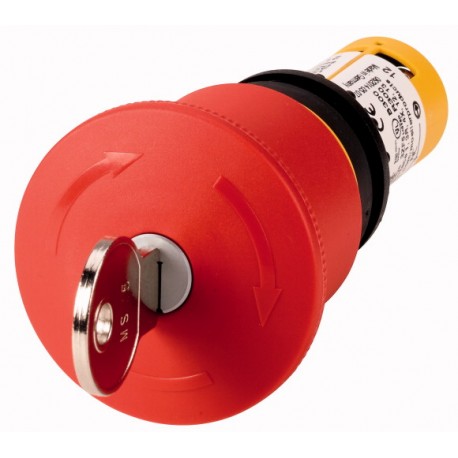

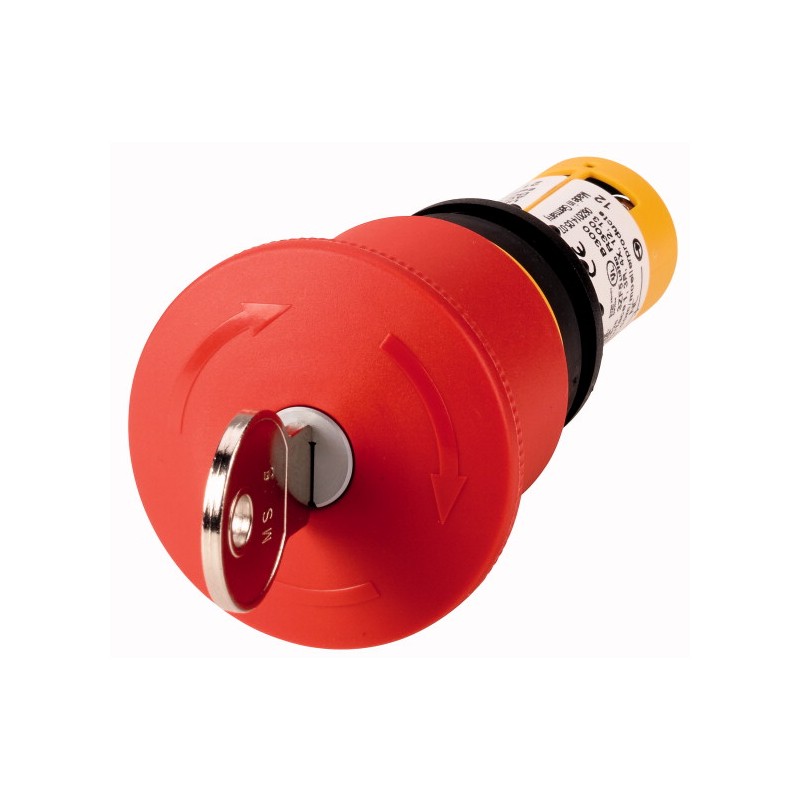

C22-PVS45P-MS5-K02 136594 EATON ELECTRIC C22-PVS45P-MS5-K02
C22-PVS45P-MS5-K02
136594
EATON-MOELLER
C22-PVS45P-MS5-K02
Arresto d'emergenza, Forma di fungo, 45 mm, Sblocco a chiave, MS5, 2 contatto NC, collegamento a vite, non adatto per serrature d'impianto
Ausili di controllo e segnalazione
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Arresto d'emergenza, Forma di fungo, 45 mm, Sblocco a chiave, MS5, 2 contatto NC, collegamento a vite, non adatto per serrature d'impianto
Arresto d'emergenza, Assortimento: RMQ Compact, apparecchio completo, Forma costruttiva: Forma di fungo, Diametro: 45 mm, illuminazione: non illuminato, Sblocco a chiave, Tipo di collegamento: collegamento a vite, Descrizione: sicuro contro le manomissioni ISO 13850/EN 418, serratura: MS5, Colore Attuatore a fungo: Rossa, Colore Zoccolo pulsanti: gialla, Grado di protezione: IP66, IP67, IP69K, Collegamento a SmartWire-DT: no, Equipaggiamento contatti NC = norm. chiuso: 2 contatto NC, Equipaggiamento contatti Nota: = Funzione di sicurezza tramite apertura positiva secondo IEC/EN 60947‐5‐1, Corsa dell'organo di comando e forza di azionamento a norma DIN EN 60947-5-1, K.5.4.1 Percorso apertura positiva: mm 4.65, Corsa massima: mm 5.7, Forza minima per apertura positiva: NET 30, Informazioni sull'entità della fornitura: 1 chiave è compresa nella fornitura, Conformità alle norme: IEC/EN 60947-5-5, VDE 0660
Programma di fornitura
Assortimento
RMQ Compact
Funzione di base
Pulsanti di arresto d'emergenza
Apparecchio singolo/apparecchio completo
apparecchio completo
Forma costruttiva
Forma di fungo
Diametro [⌀]
45 mm
illuminazione
non illuminato
Marchio di controllo
Sblocco a chiave
Tipo di collegamento
collegamento a vite
Descrizione
sicuro contro le manomissioni ISO 13850/EN 418
non adatto per serrature d'impianto
serratura
MS5
Colore
Attuatore a fungo
Rossa
Zoccolo pulsanti
gialla
Grado di protezione
IP66, IP67, IP69
Collegamento a SmartWire-DT
no
Equipaggiamento contatti
NC = norm. chiuso
2 contatto NC
Nota
= Funzione di sicurezza tramite apertura positiva secondo IEC/EN 60947‐5‐1Corsa dell'organo di comando e forza di azionamento a norma DIN EN 60947-5-1, K.5.4.1
Percorso apertura positiva [mm]
4.65
Corsa massima [mm]
5.7
Forza minima per apertura positiva [NET]
30
Simbolo circuitale
Corsa contatto
■ = contatto chiuso
□ = contatto aperto
■ = contatto chiuso
□ = contatto aperto
Schema contatti
Apertura positiva (ZW)
Sì
Informazioni sull'entità della fornitura
1 chiave è compresa nella fornitura
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947-5-5
VDE 0660
VDE 0660
Durata meccanica [Manovre]
>0.05 x 106
Frequenza di manovra [man/h]
≦ 300
Forza di azionamento
≦ 50 NET
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Caldo umido, ciclico secondo IEC 60068-2-30
Grado di protezione
IP66, IP67, IP69
Posizione di montaggio
facoltativa
Sezioni di collegamentoRigido
2 x 0,5 - 1,5 mm2
Sezioni di collegamentoFlessibile con puntalino
2 x 0,5 - 1,5 mm2
Coppia di serraggio vite di collegamento
0.8 Nm
Contatti relè
Tensione nominale di tenuta ad impulso [Uimp]
4000 V AC
Tensione nominale di isolamento [Ui]
250 V
Corrente di cortocircuito [Iq]
1 kA
Categoria di sovratensione/grado di inquinamento
III/3
Sicurezza contro false manovrea 24 V DC/5 mA [HF]
Seguono valori Frequenza d'errore
Sicurezza contro false manovrea 5 V DC/1 mA [HF]
Seguono valori Frequenza d'errore
Max. dispositivo di protezione contro cortocircuitoFusibile [gG/gL]
10 A
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / tasto ARRESTO DI EMERGENZA, dispositivo completo (EC002034)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / EMERGENCY-STOP pushbutton, complete device ([email protected] [ACN986011])
tipo di sblocco
sblocco a chiave
numero di contatti di riposo
2
numero di contatti di chiusura
0
grado di protezione (IP)
altri
tipo di montaggio
incasso
con illuminazione
no
diametro del foro
22.5 mm
tipo di collegamento circuito elettrico ausiliario
raccordo a vite
diametro della calotta
45 mm
Approvazioni
Product Standards
IEC/EN 60947-5-1; UL 508; CAN/CSA-C22.2 No. 14-05 und 94-M91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
165628
CSA Class No.
321103
North America Certification
UL listed, CSA certified
Degree of Protection
1,3R,4X,12,13
Dimensioni
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 24 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| C22-PVS45P-MS5-K02 C22-PVS45P-MS5-K02 136594 IT_136594.pdf | 321 Kbytes |
|
