> EATON - MOELLER>Ausili di controllo e segnalazione >M22-XD-R-GB0 218194 Y7-218194 ELECTRIC Capsula, piatta rossa, STOP
ANUNCIAR
Prodotto precedente Prodotto successivo

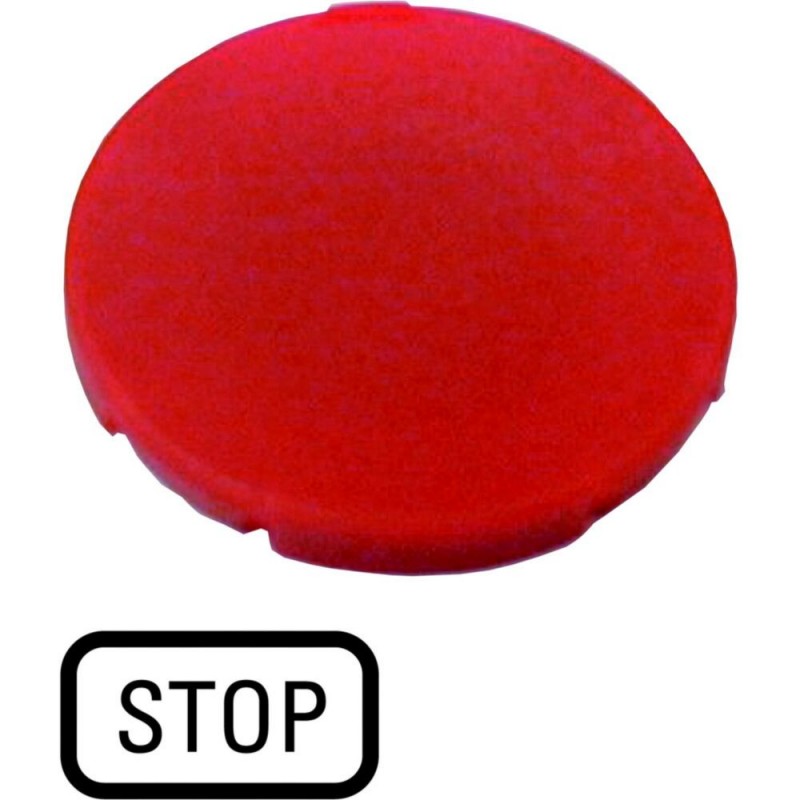

M22-XD-R-GB0 218194 Y7-218194 EATON ELECTRIC Capsula, piatta rossa, STOP Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-XD-R-GB0 218194 Y7-218194 EATON ELECTRIC Capsula, piatta rossa, STOP

M22-XD-R-GB0

218194

Y7-218194

EATON-MOELLER

10

Capsula, piatta rossa, STOP

Scritta rossa sulla targhetta dell'indicatore di risciacquo: STOP

Eaton Moeller® series M22 Button plate, flat red, STOP

Pulsantiera, Gamma prodotti: Accessori, Accessori: Accessori generali, Accessori: Pulsanti, Unità singola, Descrizione: 5 caratteri: altezza lettere 5 mm, > 5 caratteri: altezza lettere 3 mm, Per relè di sovraccarico chiusi, Diametro di montaggio: 22,3 mm, Design: Incasso, Iscrizione: STOP, Selezione per: Testo, Utilizzabile con: M22(S)-D-X, M22(S)-DR-X, M22-DG-X, M22-DZ-X, M30C-FD-X, M30C-FDR-X, SmartWire-DT Connessione: No

Maggiori dettagli


Apparecchi elettrici a bassa tensione > targhetta per apparecchi di comando

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $31.79
Prezzo unitario: $3.18
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory Button plate
Catalog Number
218194
EAN
4015082181949
Product Length/Depth
24 mm
Product Height
3 mm
Product Width
24 mm
Product Weight
0.002 kg
Certifications
IEC/EN 60947
UL 508
CSA
CSA File No.: 012528
CSA-C22.2 No. 14
UL
UL File No.: E29184
CSA Class No.: 3211-03
UL Category Control No.: NKCR
CE
Model Code
M22-XD-R-GB0

Features & Functions

Color
Red
Design
Flush
Inscription
STOP
Individual inscription possible: ≤ 5 characters: letter height 5 mm
Individual inscription possible: > 5 characters: letter height 3 mm
Inscription type
Text
Shape
Round

General

Opening diameter
22.3 mm
Product Category
Accessories
Suitable for
Push button
Type
Flat
Used with
M22-DZ-X
M22(S)-DR-X
M22-DG-X
M22(S)-D-X

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Communication

Connection to SmartWire-DT
No

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 218194 Apparecchi elettrici a bassa tensione (EC000621)
Caratteristica Valore
forma (EF000051) tondo
forma costruttiva (EF000767) piatto
colore (EF000007) rosso
significato della stampa (EF015918) STOP
lingua della stampa (EF015922) inglese
stampa simboli ISO (EF006094) senza
stampa (EF000131) altro
adatto all'incisione (EF005877) No
diametro del programma (EF001539) 22 mm
larghezza (EF000008) 24 mm
altezza (EF000040) 3 mm
diametro esterno (EF000015) 22.5 mm
adatto per pulsante (EF007244) Sì
adatto per pulsante luminoso (EF007254) No
adatto per segnalatore luminoso (EF007255) No
adatto per pulsante a fungo (EF007257) No
adatto per luce segnaletica (EF007261) No
adatto per selettore (EF007263) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-XD-R-GB0 Y7-218194 218194 EN_289241.pdf 3 Mbytes M22-XD-R-GB0 Y7-218194 218194 EN_289241.pdf
