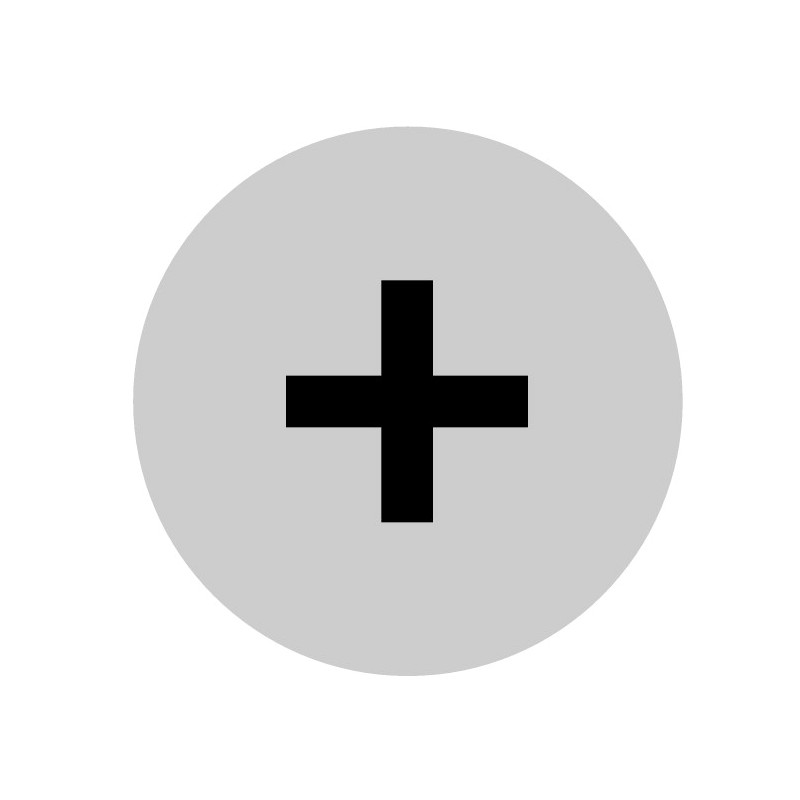

M22-XDL-W-X4 218302 Y7-218302 EATON ELECTRIC Lente per pulsante luminoso, piatta bianca, + Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-XDL-W-X4 218302 Y7-218302 EATON ELECTRIC Lente per pulsante luminoso, piatta bianca, +

M22-XDL-W-X4

218302

Y7-218302

EATON-MOELLER

10

Lente per pulsante luminoso, piatta bianca, +

Placca indicatore a filo trasparente bianca Iscrizione: +

Eaton Moeller® series M22 Button lens, flat white, +

Lente a bottone, Gamma prodotti: Accessori, Unità singola, Descrizione: 5 caratteri: altezza lettera 5 mm, > 5 caratteri: altezza lettera 3 mm, Design: Filo, Nome: Aumenta, Selezione a: Simbolo, Da utilizzare con: M22(S)-DL-X, M22(S)-DRL-X, M22S-DGL-X, M30C-FDL-X, M30C-FDRL-X, SmartWire-DT Connessione: No

Maggiori dettagli


Apparecchi elettrici a bassa tensione > obiettivo per dispositivi di controllo del circuito

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $32.46
Prezzo unitario: $3.25
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory Button lens
Catalog Number
218302
EAN
4015082183028
Product Length/Depth
24 mm
Product Height
3 mm
Product Width
24 mm
Product Weight
0.002 kg
Certifications
UL/CSA certification not required
Model Code
M22-XDL-W-X4

Features & Functions

Design
Flat
Inscription
Individual inscription possible: ≤ 5 characters: letter height 5 mm
Individual inscription possible: > 5 characters: letter height 3 mm
Lens color
White

Climatic environmental conditions

Ambient operating temperature - max
70 °C

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 218302 Apparecchi elettrici a bassa tensione (EC001072)
Caratteristica Valore
colore della lente (EF000207) bianco
forma della lente (EF001371) tondo
forma costruttiva (EF000767) piatto
etichettato (EF001537) No
diametro di montaggio (EF000943) 22.5 mm
diametro (EF000551) 22.2 mm
larghezza (EF000008) 24 mm
altezza (EF000040) 3 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-XDL-W-X4 Y7-218302 218302 EN_289241.pdf 3 Mbytes M22-XDL-W-X4 Y7-218302 218302 EN_289241.pdf
