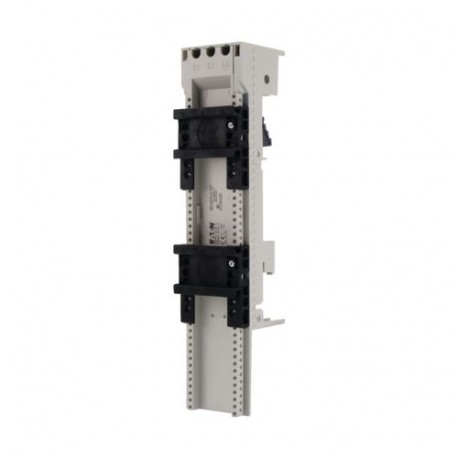

BBA4/2TS-L 101483 Y7-101483 EATON ELECTRIC Adattatore per sbarre, 54mm, 2TS modulo vuoto
BBA4/2TS-L
101483
Y7-101483
EATON-MOELLER
4
Adattatore per sbarre, 54mm, 2TS modulo vuoto
Scheda di sbarre; 54 mm; 2TS ; Modulo vuoto
Adattatore per sbarre da 45 mm per sistema di sbarre da 60 mm, due guide di montaggio, nessun contatto elettrico, per il montaggio a parete di avviatori reversibili e avviatori stella-triangolo, le guide di montaggio possono essere spostate all'interno di una griglia da 1,25 mm
Apparecchi elettrici a bassa tensione > adattatore per bus system
Motor Protective Switches
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Adattatore per sbarre, 54mm, 2TS modulo vuoto
Adattatore per sbarre 45mm per sistema di sbarre 60mm, due guide DIN, senza messa a contatto elettrica, per il montaggio di teleinvertitori e avviatori a stella-triangolo, guide DIN regolabili con passo 1,25mm
Programma di fornitura
Assortimento
Accessori
accessori
Adattatori per sbarre
Assortimento
sistema 60-mm
Omologato secondo UL 508
Per il montaggio su sbarre piatte in rame con 60 mm di interasse sbarre, per spessore sbarra di 5 mm e 10 mm.
Senza messa a contatto elettrica
modulo vuoto
Per il montaggio su sbarre piatte in rame con 60 mm di interasse sbarre, per spessore sbarra di 5 mm e 10 mm.
Senza messa a contatto elettrica
modulo vuoto
Larghezza di adattatore
55 mm
Lunghezza adattatore
200 mm
Guida DIN a scatto
2 Numero
Larghezza di adattatore
55 mm
Note
Le guide di montaggio possono essere spostate all'interno di una griglia di 1,25 mm.
Può essere utilizzato per teleinvertitori in custodia e avviatori stella-triangolo.
Può essere utilizzato per teleinvertitori in custodia e avviatori stella-triangolo.
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Adattatore per bus system (EC001531)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Busbar trunking system (LV circuitry) / Busbar adapter (low-voltage switching technology) (ecl@ss13-27-37-03-04 [ACN951016])
Componenti guida di supporto
2 guide portanti
Esecuzione del collegamento elettrico
Senza
Corrente nominale In
0 A
Spessore min. del binario elettrificato
5 mm
Spessore max. del binario elettrificato
10 mm
Larghezza dell’adattatore
54 mm
Larghezza delle guide
35 mm
Distanza delle guide
60 mm
Approvazioni
Product Standards
UL 508A; CSA-C22.2 No. 14; IEC60439-1; CE marking
UL File No.
E300273
UL Category Control No.
NMTR; NMTR7
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Max. Voltage Rating
600 V AC
| Caratteristica | Valore |
|---|---|
| componenti guida di supporto (EF003700) | 2 guide portanti |
| tipo di collegamento elettrico (EF003961) | senza |
| corrente nominale In (EF008250) | 0 A |
| spessore min. del binario elettrificato (EF006536) | 5 mm |
| spessore max. del binario elettrificato (EF003702) | 10 mm |
| larghezza dell'adattatore (EF003703) | 54 mm |
| larghezza di guida (EF003704) | 35 mm |
| distanza delle guide (EF002638) | 60 mm |
