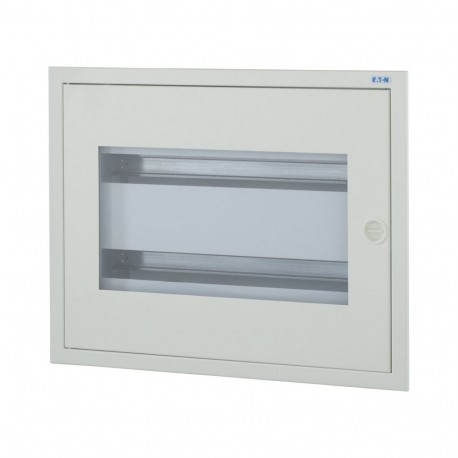

BF-UT-2/48-C 113691 Y7-113691 EATON ELECTRIC Complete flush-mounted flat distribution board with window, whi..
BF-UT-2/48-C
113691
Y7-113691
EATON-MOELLER
Complete flush-mounted flat distribution board with window, white, 24 SU per row, 2 rows, type C
Braccio. Metallo. incasso con porta trasl., 24 UM per fila, 2 file,
Eaton xComfort BF LV systems Final Distribution Boards. Complete flush-mounted flat distribution board with window, white, 24 SU per row, 2 rows, type C
Completa BF-U-./.. -Scatola di distribuzione da incasso C, bianco RAL 9016, 24 unità di spazio per fila, 2 file, altezza 470 mm, larghezza 588 mm, profondità 136 mm, inclusa porta e pannello trasparente, frontalini, telaio di montaggio su guida DIN e morsetti neutro/PE. Custodia: design chiuso, compresa la piastra posteriore, la piastra posteriore utilizzabile come piano di fissaggio, 2 inserti pressacavo per quadri di distribuzione sottili con una larghezza di 24 unità di spazio, superiore, aperture di ingresso del filo cieco nella parte inferiore, terminali preassemblati nella scatola (nessuna perdita di unità di spazio). Canale a parete con telaio porta, piastra posteriore utilizzabile come piano di fissaggio, aperture per l'ingresso dei cavi facili da rimuovere, profondità di 127 mm, terminali preassemblati nella scatola (nessuna perdita di unità di spazio), 4 staffe di fissaggio laterali. Porta in lamiera d'acciaio con serratura a camme e pannello trasparente inclusa di serie, porta in lamiera d'acciaio con profondità estesa (necessaria, ad esempio, per l'installazione di componenti RMQ sulla porta) (BFZ-OTR-./...) è disponibile come accessorio. Telaio di montaggio su guida DIN rimovibile, per dispositivi di installazione modulari da 45 mm, distanza tra le sbarre DIN di 150 mm, gli interruttori automatici Eaton possono essere integrati con il kit di installazione, una piastra di montaggio universale può essere installata utilizzando un kit di installazione in armadio integrato (BFZ-U-MPL.). Contatto elettrico per la piastra metallica realizzato con bloccaggio speciale sulla custodia
sistemi di distribuzione elettrica (inclusi distributori per impianti) > Quadro di distribuzione piccolo
Scatole di distribuzione compatti
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
IEC/EN 61439-1
IEC/EN 61439-3
Delivery program
Traffic white (RAL 9016)
Technical data - electrical
Technical data - mechanical
Hollow-wall mounting and flush mounting
Hollow wall
Flush mounting
Flush mounted (plaster)
IK07 (impact resistance)
PE: 2 x 25 mm² + 43 x 16 mm²
Single
Temperature-rise verification as per IEC 60890
Design verification as per IEC/EN 61439 - technical data
Design verification as per IEC/EN 61439
Additional information
Earthing terminal block
Neutral terminal block
Signal passing door
Wall trough with door frame
Front plates
Door with three-point turn-lock
DIN rail mounting frame
Installation distribution board
BF flat distribution board
| Caratteristica | Valore |
|---|---|
| modo di montaggio (EF000003) | parete forata |
| numero di file (EF000266) | 2 |
| numero di unità modulari (EF002950) | 24 |
| tipo di copertura (EF000339) | porta |
| tipo di coperchio (EF009212) | con taglio |
| tipo di porta (EF004464) | EV000426 |
| coperchio/porta trasparente (EF006244) | Sì |
| porta di trasmissione del segnale (EF015941) | Sì |
| con serratura (EF006306) | No |
| tipo di chiusura (EF004462) | altro |
| materiale della scatola (EF001596) | acciaio |
| profondità di montaggio (EF000218) | 127 mm |
| altezza di installazione (EF000332) | 420 mm |
| larghezza di montaggio (EF000846) | 560 mm |
| profondità interna (EF001131) | 127 mm |
| morsetto di messa a terra (EF015776) | Sì |
| morsettiera a conduttore neutro (EF015777) | Sì |
| barra DIN (EF001134) | Sì |
| con piastra di montaggio (EF000118) | No |
| possibilità di applicazione (EF001088) | No |
| versione EMC (EF001062) | Sì |
| colore (EF000007) | bianco |
| numero RAL (EF000116) | 9016 |
| grado di protezione (IP) (EF005474) | IP30 |
| altezza (EF000040) | 480 mm |
| larghezza (EF000008) | 600 mm |
| profondità (EF000049) | 140 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| BF-UT-2/48-C Y7-113691 113691 IT_113691.pdf | 118 Kbytes |
|
