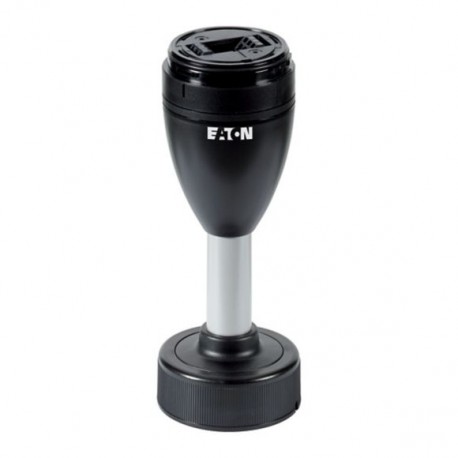

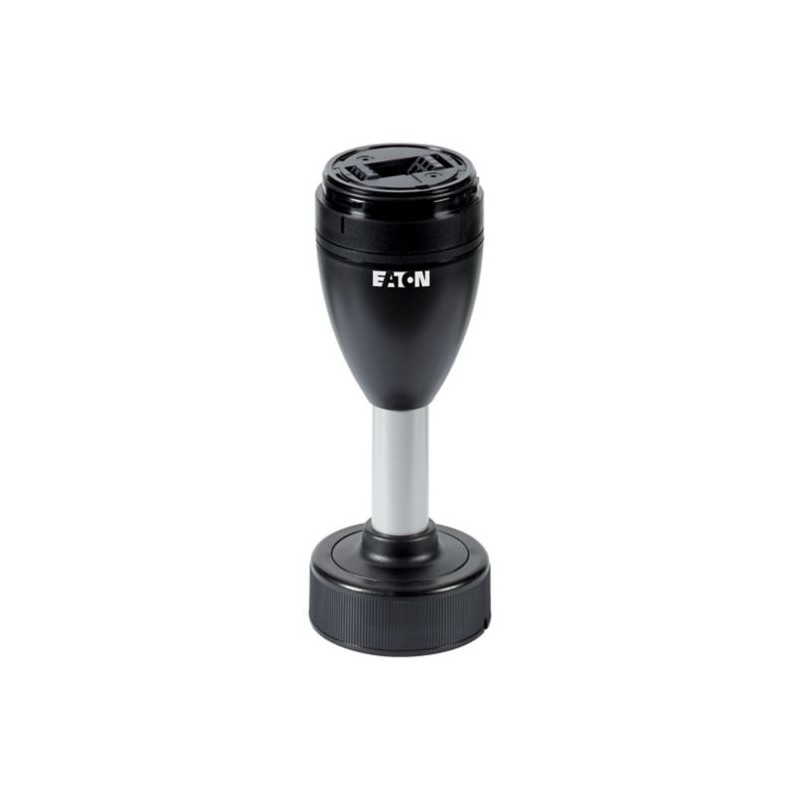

SL7-SWD 171459 EATON ELECTRIC Modulo base collegamento a SmartWire-DT
SL7-SWD
171459
EATON-MOELLER
Modulo base;collegamento a SmartWire-DT
apparecchi elettrici a bassa tensione > Modulo di connessione per colonna segnaletica
Ausili di controllo e segnalazione
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Modulo base;collegamento a SmartWire-DT
Modulo base, Colore Nero, Tubo color alluminio, Assortimento: Colonnine di segnalazione SL, Utente SmartWire-DT, Sotto gamma: Colonnine di segnalazione SmartWire-DT, Tipi di collegamento: Connettore piatto SWD4-8MF2, Tipo di montaggio: Per montaggio orizzontale, Equipaggiamento: Base con adattatore da inserire a scatto (sistema di montaggio rapido), coperchio incluso, Lunghezza del tubo: 100 mm, Descrizione: Tensione di alimentazione esterna collegabile (24 V DC)., Configurabile con SWD-Assist (software di guida alla progettazione e ordinazione)., Altri dati tecnici nel manuale MN05006001Z., Numero dei moduli: max. 5 moduli, max. 0,3 A per modulo, utilizzabile per: SL7-L-…, SL7-BL-…, SL7-FL-…, SL7-AP-…, Collegamento a SmartWire-DT: sì, Conformità alle norme: IEC/EN 60947-5-1, Grado di protezione IEC: IP66, IEC/EN 60529, Grado di protezione: Tipo 4, 4X, 13
Programma di fornitura
Assortimento
Colonnine di segnalazione SL
Funzione di base
Modulo di base
Assortimento
Utente SmartWire-DT
Sotto gamma
Colonnine di segnalazione SmartWire-DT
Tipi di collegamento
Connettore piatto SWD4-8MF2
Tipo di montaggio
Per montaggio orizzontale
Equipaggiamento
Base con adattatore da inserire a scatto (sistema di montaggio rapido)
coperchio incluso
coperchio incluso
Lunghezza del tubo
100 mm
Descrizione
Tensione di alimentazione esterna collegabile (24 V DC).
Configurabile con SWD-Assist (software di guida alla progettazione e ordinazione).
Altri dati tecnici nel manuale MN05006001Z.
Configurabile con SWD-Assist (software di guida alla progettazione e ordinazione).
Altri dati tecnici nel manuale MN05006001Z.
Numero dei moduli
max. 5 moduli
max. 0,3 A per modulo
max. 0,3 A per modulo
Colore
Nero
Tubo color alluminio
Tubo color alluminio
utilizzabile per
SL7-L-…
SL7-BL-…
SL7-FL-…
SL7-AP-…
SL7-BL-…
SL7-FL-…
SL7-AP-…
Collegamento a SmartWire-DT
sì
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947-5-1
Idoneità ai climi
Caldo umido, ciclico secondo IEC 60068-2-30
Posizione di montaggio
facoltativa
Resistenza agli urti
> 15
secondo IEC 60068-2-27
Durata dell'urto 11 ms
semionda g
secondo IEC 60068-2-27
Durata dell'urto 11 ms
semionda g
Grado di protezione IEC
IP66
IEC/EN 60529
IEC/EN 60529
Grado di protezione
Tipo 4, 4X, 13
Colore dei moduli
Nero
Tubo color alluminio
Tubo color alluminio
Temperatura ambiente
-30 - +60 °C
Numero di elementi luminosi
Max. 5 con base standard
Max. 10 con base per montaggio su due lati
Max. 10 con base per montaggio su due lati
Verifiche di progetto secondo IEC/EN 61439
Temperatura ambiente di servizio min.
-30 °C
Temperatura ambiente di servizio max.
+60 °C
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Modulo di connessione per colonna segnaletica (EC001152)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / Elemento colonna segnale, modulo di collegamento (ecl@ss13-27-37-12-32 [AKF050019])
Tipo di collegamento circuito elettrico ausiliario
Raccordo a molla
Adatto per montaggio del tubo
No
Adatto al montaggio su staffa
Si
Montaggio a pavimento
Si
Colore
Altro
Adatto per interfaccia AS
No
Adatto per connettore M12
No
Adatto per IO link
No
Approvazioni
Product Standards
IEC/EN 60947-5-1; UL 508; CSA-C22.2 No. 14-10; CSA-C22.2 No. 94-91; CE marking
North America Certification
Request filed for UL and CSA
Degree of Protection
UL Type 4, 4X, 13
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 23 Mbytes |
|
| SL7-SWD SL7-SWD 171459 IT_171459.pdf | 107 Kbytes |
|
