EATON - MOELLERScatole e armadi industriali BP-MF-800/4 286663 Y7-286663 EATON ELECTRIC Telaio base per quadro di installazione e distribuzione a parete..

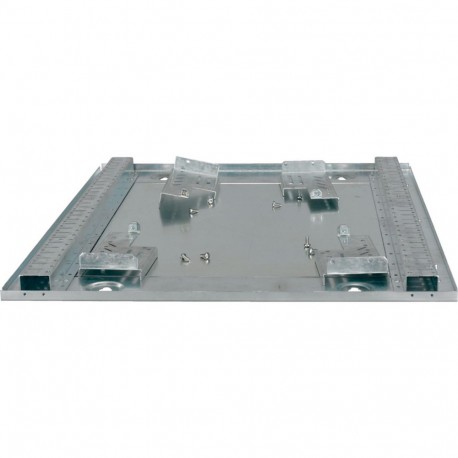

EATON - MOELLER BP-MF-800/4 286663 Y7-286663 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

BP-MF-800/4 286663 Y7-286663 EATON ELECTRIC Telaio base per quadro di installazione e distribuzione a parete..

Riferimento: BP-MF-800/4

Codice: 286663

Numero di catalogo: Y7-286663

Produttore: EATON - MOELLER

Descrizione:

Telaio base per quadro di installazione e distribuzione a parete AxL=460x800mm
Telaio di base per armadio a piani HxL= 460 x 800 mm
Eaton xEnergy Basic LV systems Low voltage switchgear. Surface-mount service distribution board base frame HxW = 460 x 800 mm
Telaio di base, BP-MF per quadro di distribuzione di servizio a montaggio superficiale, larghezza 800 mm, altezza esterna 460 mm, altezza piastra frontale 350 mm, montaggio simmetrico, fori passanti di sistema da 25 mm, caratteristiche del materiale: lamiera d'acciaio (1 mm), zincato, dotazione in dotazione: 1 telaio di base (piastra di base), 4 torri angolari, Vari accessori di montaggio

Categorie:

  • sistemi di armadi elettrici > Cabinet di distribuzione
  • EATON - MOELLER > Scatole e armadi industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 77,07 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Product Name
Eaton xEnergy Basic frame
Catalog Number
286663
EAN
4015082866631
Product Length/Depth
50 mm
Product Height
480 mm
Product Width
815 mm
Product Weight
6.4 kg
Compliances
RoHS conform
Model Code
BP-MF-800/4

Delivery program

Type
Additional equipment
Color
Stainless steel

Technical data - mechanical

Surface finishing
Galvanized
Mounting method
Surface mounting
Wall fastening
Material
Sheet steel
Steel
Material quality
Other
Number of connector holes
0
Number of covers/doors
0
Number of locks
0
Permissible load of the door(s) according to IEC 62208 - max
0 N
Permissible load of the enclosure according to IEC 62208 - max
0 N
Permissible load of the mounting plate according to IEC 62208 - max
0 N
Grade material
Sheet steel
Installation type
Floor installation possible
Suitable for height
460 mm
Suitable for width
800 mm

Temperature-rise verification as per IEC 60890

Thermal dissipation (Delta T = 20 K) according to IEC/TR 60890
0 W

Additional information

Features
Connectable
EMC-version
Functions
Additional equipment
RAL-number
0
Suitable for
Metrical mounting

ETIM for 286663 Sistemi di armadi elettrici (EC000261)

Nome caratteristicalarghezza (EF000008)
Valore caratteristica815 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica480 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica50 mm
Nome caratteristicamateriale (EF002169)
Valore caratteristicaacciaio
Nome caratteristicaqualità del materiale (EF001257)
Valore caratteristicaaltro
Nome caratteristicafinitura della superficie (EF006569)
Valore caratteristicazincato
Nome caratteristicacolore (EF000007)
Valore caratteristicaacciaio affinato
Nome caratteristicanumero RAL (EF000116)
Valore caratteristica0
Nome caratteristicaautonomo (EF020363)
Valore caratteristicaNo
Nome caratteristicamodello a parete verticale con presa a pavimento (EF015208)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio murale (EF000664)
Valore caratteristicaSì
Nome caratteristicamodello d'angolo (EF020814)
Valore caratteristicaNo
Nome caratteristicamontaggio intermedio (EF022994)
Valore caratteristicaNo
Nome caratteristicaaccoppiabile (EF001229)
Valore caratteristicaSì
Nome caratteristicacon piastra di montaggio (EF000118)
Valore caratteristicaNo
Nome caratteristicapiastra di montaggio a profondità regolabile (EF006054)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio a parete (EF007536)
Valore caratteristicaNo
Nome caratteristicafissaggio al palo (EF009582)
Valore caratteristicaNo
Nome caratteristicacon porta (EF009169)
Valore caratteristicaNo
Nome caratteristicanumero di porte (EF000122)
Valore caratteristica0
Nome caratteristicacon porta di visione (EF001089)
Valore caratteristicaNo
Nome caratteristicacon porta di ventilazione (EF006279)
Valore caratteristicaNo
Nome caratteristicacon porta posteriore (EF007381)
Valore caratteristicaNo
Nome caratteristicanumero di serrature (EF000123)
Valore caratteristica0
Nome caratteristicacon parte superiore (EF007965)
Valore caratteristicaNo
Nome caratteristicacoperchio trasparente (EF011401)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio metrico (EF005823)
Valore caratteristicaSì
Nome caratteristicatetto inclinato (EF009278)
Valore caratteristicaNo
Nome caratteristicanumero di aperture per connettori (EF005554)
Valore caratteristica0
Nome caratteristicaprestampaggi in rilievo (EF001039)
Valore caratteristicaNo
Nome caratteristicaversione EMC (EF001062)
Valore caratteristicaSì
Nome caratteristicaresistenza agli urti (EF004293)
Valore caratteristicaIK08
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP30
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicacapacità di dispersione termica (delta T = 20 K) secondo IEC/TR 60890 (EF014986)
Valore caratteristica0 W
Nome caratteristicacarico max. ammesso dell'armadio secondo IEC 62208 (EF014987)
Valore caratteristica0 N
Nome caratteristicacarico max. ammesso della porta secondo IEC 62208 (EF014988)
Valore caratteristica0 N
Nome caratteristicacarico max. ammesso della placca di montaggio secondo IEC 62208 (EF014989)
Valore caratteristica0 N
