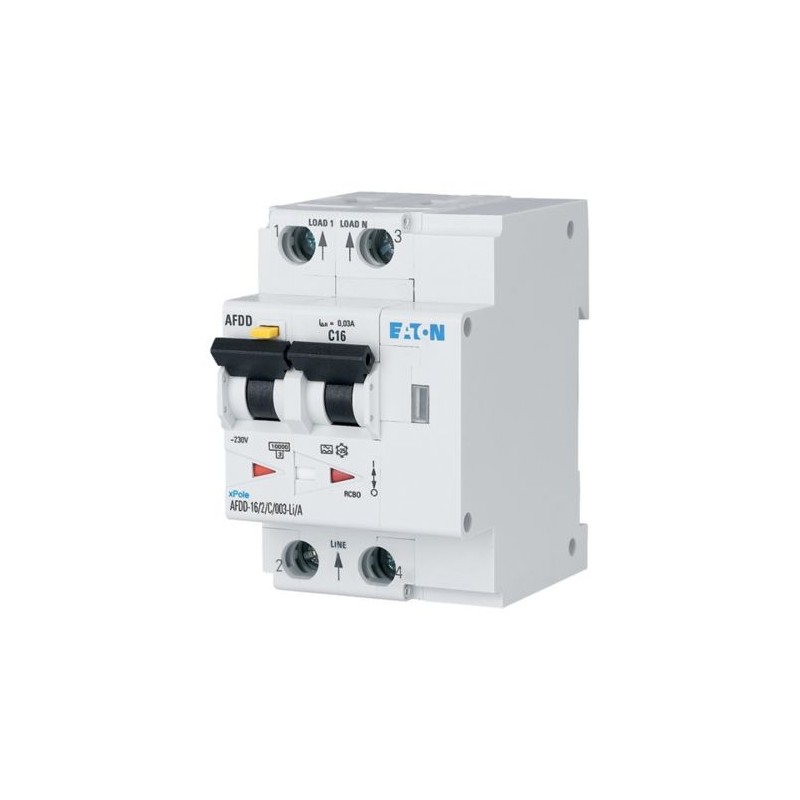

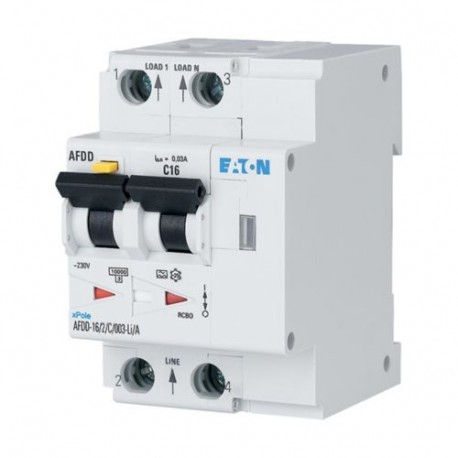

AFDD-16/2/C/003-F 187269 Y7-187269 EATON ELECTRIC Interruttore di Protezione Incendio, 2p, C, 16 A, 30 mA, T.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

AFDD-16/2/C/003-F 187269 Y7-187269 EATON ELECTRIC Interruttore di Protezione Incendio, 2p, C, 16 A, 30 mA, T..

AFDD-16/2/C/003-F

187269

Y7-187269

EATON-MOELLER

Interruttore di Protezione Incendio, 2p, C, 16 A, 30 mA, Tipo F

(AFDD-16/2/C/003-F)

Dispositivo di rilevamento guasti ad arco (AFDD) con combinazione miniaturizzata di corrente residua / dispositivo di interruttore, conforme IEC / EN 62606, rileva in modo affidabile i guasti dell'arco, la parte dell'interruttore differenziale è indipendente dalla tensione di linea, opzionalmente sensibile alla corrente di impulso, ritardata o non ritardata, indicatore di posizione del contatto rosso - verde, Indicazione di scatto a LED, protezione della spina posteriore terminale, raccoglitore di scorrimento tristabile - consente la rimozione del sistema di sbarre collettrici esistente, ampia gamma di accessori adatti per l'installazione successiva, correnti nominali di guasto: 10 mA o 30 mA, correnti nominali di funzionamento fino a 40 A, caratteristiche di sgancio B, C, capacità nominale di interruzione fino a 10 kA, adatto per uso esterno (alimentazione in loco e quadro di distribuzione esterno) fino a -25°C

Maggiori dettagli


Quadri modulari - terziario e differenziale

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $519.15
Prezzo unitario: $519.15
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller series xPole - AFDD+ Arc fault detection device
Catalog Number
187269
EAN
4015081823185
Product Length/Depth
80 mm
Product Height
73 mm
Product Width
52.5 mm
Product Weight
0.277 kg
Compliances
RoHS conform
Model Code
AFDD-16/2/C/003-F

Delivery program

Application
Switchgear for residential and commercial applications
Product range
AFDD
Basic function
Arc fault circuit interrupter
Product application
Switchgear for residential and commercial applications
Number of poles
Two-pole
Release characteristic
C
Tripping characteristic
C
Rated current
16 A
Rated current of product range
10-40 Ampere
Fault current rating
0.03 A
Sensitivity type
Type F
Pulse-current sensitive up to 1 kHz and ≤10 mA smooth DC current
Type
AFDD+

Technical data - electrical

Current test marks
As per inscription
Impulse withstand current
Surge-proof, 3 kA
Rated switching capacity (IEC/EN 61009)
10 kA
Rated short-circuit breaking capacity
10 Kilo Ampere
Test circuit AC
170 - 264 Voltage AC
Tripping
Short time-delayed
Overvoltage category
III
Pollution degree
2
Lifespan, electrical
4000 operations

Technical data - mechanical

Frame
45 mm
Width In Number Of Modular Spacings
3
Built-in width
54 mm
Device height
80 mm
Built-in depth
67 mm
Mounting style
Tri-stable slide catch - enables removal from existing busbar combination
Degree of protection
IP20
Degree of protection (built in)
IP40
Terminals (top and bottom)
Twin-purpose
Terminal protection
Busbar tag shroud as per VBG4, ÖVE-EN 6
Permissible Storage and Trans Temp. Min
-35 °C
Permissible Storage and Trans Temp. Max
60 °C
Contact position indicator
red / green
Thickness of busbar material
0.8 - 2 Square Millimeter
Climatic proofing
IEC/EN 61009
Lifespan, mechanical
20000 operations

Design verification as per IEC/EN 61439 - technical data

Rated operational current for specified heat dissipation (In)
16 A
Equipment heat dissipation, current-dependent
8.5 W

Design verification as per IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

Additional information

Current limiting class
3
Types conform to
IEC/EN 61009
IEC/EN 62606

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
AFDD-16/2/C/003-F Y7-187269 187269 FR_187231.pdf 305 Kbytes AFDD-16/2/C/003-F Y7-187269 187269 FR_187231.pdf
