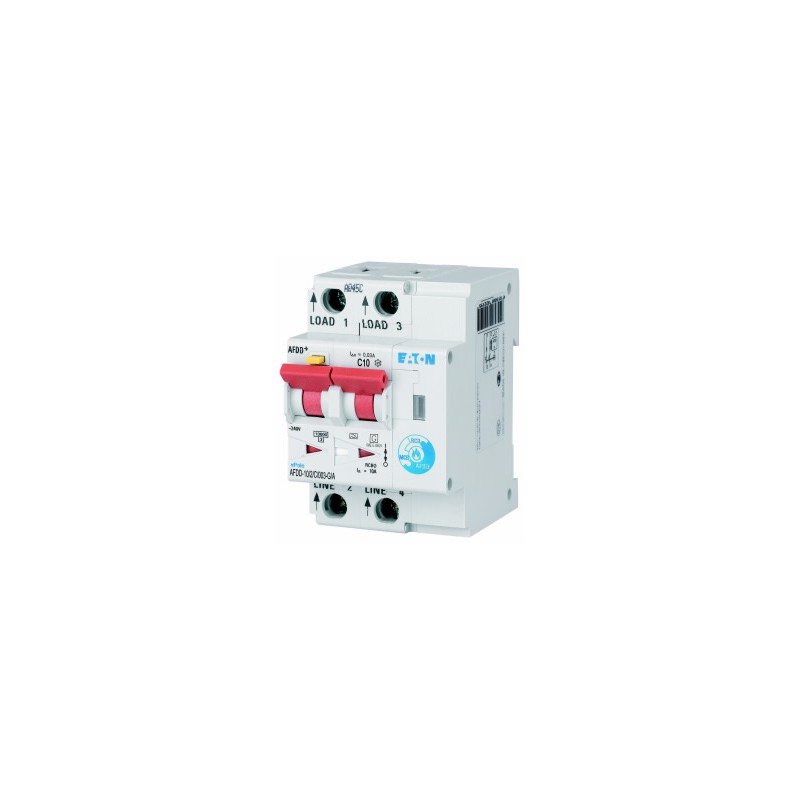

AFDD-10/2/C/003-G/A MB-300147 Y7-300147 EATON ELECTRIC Interruttore di protezione antincendio, 2p, C, 10 A, .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

AFDD-10/2/C/003-G/A MB-300147 Y7-300147 EATON ELECTRIC Interruttore di protezione antincendio, 2p, C, 10 A, ..

AFDD-10/2/C/003-G/A

MB-300147

Y7-300147

EATON-MOELLER

Interruttore di protezione antincendio, 2p, C, 10 A, 30 mA, tipo G/A

Dispotivo di rilevamento guasti ad arco, 2p, C, 10 A, 30 mA, tipo G/A

Dispositivo di rilevamento dei guasti dell'arco elettrico (AFDD) di alta qualità con combinazione di interruttore differenziale/interruttore automatico miniaturizzato, indipendente dalla tensione di rete, indicatore di posizione dei contatti rosso-verde, protezione della spina posteriore del terminale, chiusura a scorrimento tristabile - consente la rimozione del sistema di sbarre collettrici esistente, ampia gamma di accessori adatti per l'installazione successiva, ampia gamma di correnti di guasto, correnti di funzionamento nominali fino a 40 A, caratteristiche di intervento B, C, D, potere di interruzione nominale di 10 kA, adatto per uso esterno (alimentazione in loco e quadro elettrico) fino a -25°C

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > interruttore differenziale con dispositivo ausiliario per dispersione a terra

Quadri modulari - terziario e differenziale

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $498.05
Prezzo unitario: $498.05
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dispotivo di rilevamento guasti ad arco, 2p, C, 10 A, 30 mA, tipo G/A
Interruttore magnetermico differenziale combinato con protezione all'arco (AFDD) di alta qualità, indipendente dalla tensione di linea, indicatore di posizione del contatto rosso - verde, protezione posteriore del morsetto, elemento di fissaggio alla guida a 3 posizioni per la rimozione dell'interruttore anche dalle sbarrette, vasta gamma di accessori anche per l'installazione successiva, ampia gamma delle correnti nominali d'intervento, correnti nominali d'impiego fino a 40 A, caratteristica d'intervento B, C, D, potere d'interruzione nominale 10 kA, adatto per uso esterno (alimentazione in loco e quadro di distribuzione esterno) fino a -25 °C

Programma di fornitura

Funzione di base
Interruttore protezione tagliafuoco
Poli
a 2 poli
Curva caratteristica d'intervento
C
Applicazione
xPole- Apparecchiatura per edifici residenziali e funzionali
Applicazione
Apparecchiatura per edifici residenziali e funzionali
Corrente nominale [In]
10 A
Capacità di interruzione nominale conforme a IEC/EN 60898-1 [Icn]
10 kA
Potere nominale di apertura secondo IEC/EN 61009
10 kA
Resistenza nominale al corto circuito [Icn]
10 kA
Corrente nominale differenziale [IΔN]
0,03 A
Sigla
Tipo G/A (ÖVE E 8601)
Sgancio
lievemente ritardato S...
Tipo di sistema di sbarre
ZV-SS
Assortimento
AFDD
Sensibilità
sensibile a corrente impulsiva
immune ai picchi di corrente
resistente alla corrente impulsiva 3 kA

Dati tecnici

Elettrico
Tipologie conformi a
IEC/EN 62606
IEC/EN 61009
Marchio di controllo attuale
secondo sovrastampa
Capacità di interruzione nominale conforme a IEC/EN 60898-1 [Icn]
10 kA
Valori limite della tensione di esercizioCircuito di collaudo
170 - 264 V CA
Sensibilità
sensibile a corrente impulsiva
Resistenza nominale al corto circuito [Icn]
10 kA
Durataelettrico [Manovre]
≧ 4000
Duratameccanico [Manovre]
≧ 20000
Meccanico
Dimensioni di montaggio calotta
45 mm
Misura zoccolo apparecchio
80 mm
Larghezza di montaggio
54 (3 unità passo) mm
Montaggio
Il connettore ad arresto meccanico tristabile consente l'espansione da un intergruppo esistente
Grado di protezione
Interruttore IP20
IP40 incorporato
Morsetti sopra e sotto
Morsetti per doppio uso
Protezione morsetti
Sicuro per il contatto di mani e dita, DGUV VS3, EN 50274
Spessore materiale sbarra di distribuzione
0.8 - 2 mm
Campo temperatura ambiente ammesso
-25 - +40 °C
Temperatura di stoccaggio/trasporto ammessa
-35 - +60 °C
Idoneità ai climi
secondo la norma IEC/EN 61009
Indicatore di posizione contatto
rosso/verde

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
10 A
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
5.5 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+40 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete (EG000020) / combinazione interruttore differenziale/disgiuntore dispositivo supplementare (EC002695)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Interruttore differenziale / Earth leakage circuit breaker with auxiliary device ([email protected] [ADI479007])
numero di poli
2
tensione di dimensionamento
230 V
corrente di dimensionamento
10 A
corrente di guasto nominale
0.03 A
tipo di corrente di guasto
A
classe di limitazione energetica
3
potere di interruzione nominale secondo EN 61009
10 kA
potere di interruzione nominale secondo IEC 60947-2
0 kA
frequenza
50 Hz
curva d'intervento
C
conduttore neutro a connessione
no
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
3
profondità di incasso
67 mm
dispositivi supplementari applicati dal produttore
altri
corrente di commutazione nominale dispositivo supplementare
0 A
tensione nominale dispositivo supplementare
0 V
tipo di tensione di comando dispositivo supplementare
AC/DC
grado di protezione (IP)
IP20

ETIM for MB-300147 Disgiuntori, fusibili (EC002695)
Caratteristica Valore
numero di poli (EF001391) 2
tensione nominale (EF000228) 230 V
corrente nominale (EF000227) 10 A
corrente di guasto nominale (EF002358) 0.03 A
tipo di corrente di guasto (EF002560) A
classe di limitazione energetica (EF002568) 3
potere di interruzione nominale secondo EN 61009 (EF012628) 10 kA
potere di interruzione nominale secondo IEC 60947-2 (EF006065) 0 kA
frequenza (EF000034) 50 Hz
caratteristica di intervento (EF000889) C
conduttore neutro a commutazione (EF005997) false
categoria di sovratensione (EF002569) 3
grado di inquinamento (EF002570) 2
numero di unità modulari (EF002950) 3
profondità di montaggio (EF000218) 67 mm
dispositivi supplementari applicati dal produttore (EF008149) Other
corrente di commutazione nominale dispositivo supplementare (EF007680) 0 A
tensione nominale dispositivo supplementare (EF007683) 0 V
tipo di tensione di comando dispositivo supplementare (EF008071) AC/DC
grado di protezione (IP) (EF005474) IP20

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
