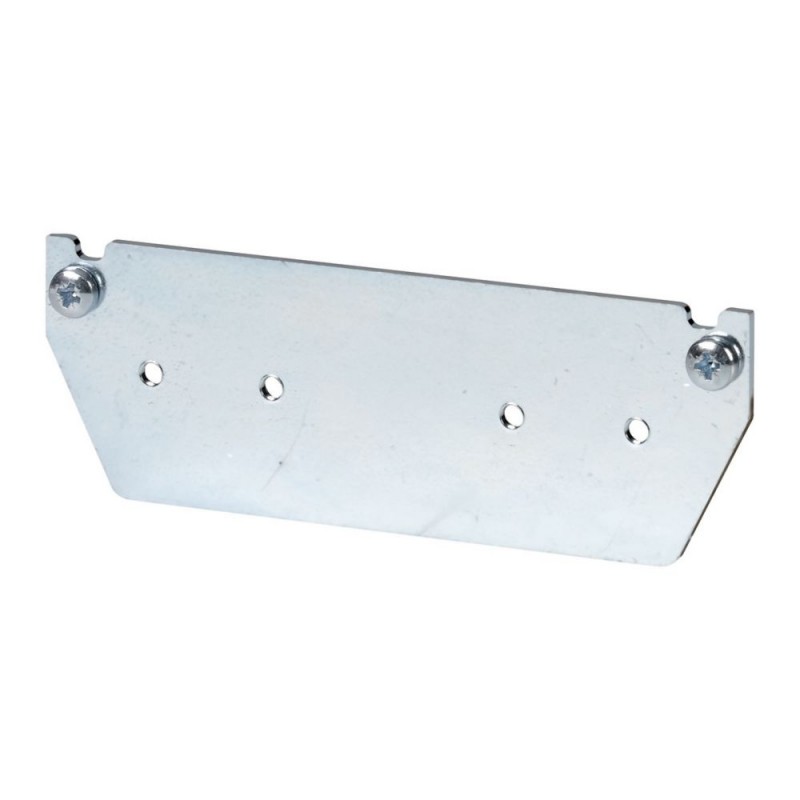

NZM1/2-XZB 266676 Y7-266676 EATON ELECTRIC Piastrina supplementare Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM1/2-XZB 266676 Y7-266676 EATON ELECTRIC Piastrina supplementare

NZM1/2-XZB

266676

Y7-266676

EATON-MOELLER

Piastrina supplementare

Piastra aggiuntiva

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: Per il montaggio sulla staffa di montaggio quando si utilizza il conduttore N o il terminale del conduttore PE K25, K50, K95 o K150. Può essere utilizzato per: NZM1 (-4), PN1 (-4), N (N/A) 1 (-4), NZM2 (-4), N (N/A) 2 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Maniglia per interruttore di potenza

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $21.43
Prezzo unitario: $21.43
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Piastrina supplementare
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Nota: permette il montaggio esterno con calotta coprimorsetti sulla squadretta di montaggio utilizzando morsetti K25 per neutro o cavo PE, K50, K95​ o K150.​ Utilizzabile per:​ NZM1(-4), PN1(-4), N(S)1(-4), NZM2(-4), N(S)2(-4)

Programma di fornitura

Disposizione aggiuntiva terminali per azionamento dal lato della parete con staffa di montaggio
Assortimento
Accessori
accessori
piastrina supplementare
Norma/Approvazione
UL/CSA, IEC
Grandezza
NZM1/2
Descrizione
Permette il montaggio esterno con calotta coprimorsetti sulla squadretta di montaggio utilizzando morsetti supplementari K50/1, K95/... o K150/... per neutro o cavo PE.
Funzione
Per il montaggio sulla staffa di montaggio quando si utilizzano conduttori N o morsetti conduttori PE K25, K50, K95 o K150
utilizzo con
NZM1
NZM1-4
N1
N1-4
PN1
PN1-4
NS1
NZM2
NZM2-4
N2
N2-4
PN2
PN2-4
NS2
NZM1-NA
NZM2-NA

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Maniglia per interruttore di protezione (EC000229)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Impugnatura per unitÓ di comando (ecl@ss13-27-37-04-14 [AKF012019])
Con blocco del riavvio
No
Con serratura a chiave
No
Bloccaggio con lucchetto
No
Colore
Nero
Adatto per arresto d’emergenza
No
Con asse
No
Adatto per disgiuntore
Si
Adatto per sezionatore di carico
Si
Tipo di protezione (NEMA)
Altro

Approvazioni

North America Certification
UL/CSA certification not required
Degree of Protection
IEC: IP66, UL/CSA Type 4X, 12

ETIM for 266676 Apparecchi elettrici a bassa tensione (EC000229)
Caratteristica Valore
con blocco del riavvio (EF004054) No
con lucchetto a chiave (EF026057) No
bloccaggio con lucchetto (EF001163) No
colore (EF000007) nero
adatto per arresto d'emergenza (EF001433) No
con asse (EF001434) No
adatto per disgiuntore (EF005863) Sì
adatto per sezionatore di carico (EF007252) Sì
indice di protezione (NEMA) (EF011959) altro

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM1/2-XZB Y7-266676 266676 IT_266676.pdf 109 Kbytes NZM1/2-XZB Y7-266676 266676 IT_266676.pdf
