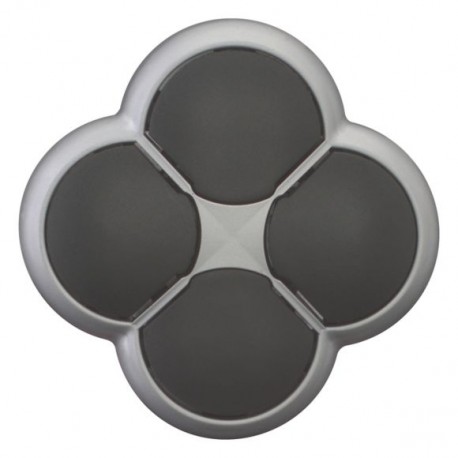

M22-D4-S 279411 Y7-279411 EATON ELECTRIC Pulsante a 4 posizioni, nero, ad impulso, titan Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-D4-S 279411 Y7-279411 EATON ELECTRIC Pulsante a 4 posizioni, nero, ad impulso, titan

M22-D4-S

279411

Y7-279411

EATON-MOELLER

5

Pulsante a 4 posizioni, nero, ad impulso, titan

Spintore a 4 posizioni 22 mm Return Anello in Titanio Nero

Eaton Moeller® series M22 Position pushbutton, RMQ-Titan, Actuators non-flush, momentary, 4-fold, opposing pushbuttons not mechanically interlocked, Bezel: titanium

Pulsante di posizione, Gamma prodotti: RMQ-Titan, Unità singola, Design: Attuatori momentanei non a filo, Descrizione: 4 pieghe, pulsanti contrapposti non interbloccati meccanicamente, Nome: Senza iscrizione, attuatore nero, Grado di protezione: IP66, Cornice: titanio, Connessione SmartWire-DT: sì, con connessioni SWD-RMQ, Dimensioni frontali: 55 x 55, Norme: IEC/EN 60947, VDE 0660

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Pulsante da quadro

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $247.79
Prezzo unitario: $49.56
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series M22 4-way pushbutton
Catalog Number
279411
EAN
4015082794118
Product Length/Depth
55 mm
Product Height
32 mm
Product Width
55 mm
Product Weight
0.022 kg
Compliances
CE Marked
Certifications
UL 508
EN 60947-5
IEC 60947-5
CSA Std. C22.2 No. 94-91
CSA Std. C22.2 No. 14-05
VDE
UL File No.: E29184
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
CSA
UL
UL Category Control No.: NKCR
IEC/EN 60947-5
CE
CSA File No.: 012528
CSA-C22.2 No. 94-91
IEC/EN 60947
VDE 0660
DNV
GL
LR
Catalog Notes
4-fold
Model Code
M22-D4-S

Features & Functions

Bezel color
Chrome
Bezel material
Plastic
Design
Non-Flush
Classical
Fitted with:
Front ring
Functions
Opposing pushbuttons not mechanically interlocked
Inscription
No inscription

General

Degree of protection
NEMA 3R
NEMA 12
NEMA 4X
NEMA 13
IP66
Degree of protection (front side)
NEMA 4X
IP66
Lifespan, mechanical
200,000 Operations
Opening diameter
22.5 mm
Operating frequency
3600 Operations/h
Product category
RMQ-Titan
Size
Front dimensions: 55 x 55 mm
Type
Pushbutton

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Communication

Connection to SmartWire-DT
Yes
With SWD-RMQ connections

Actuator

Actuating force
5 N
Actuator color
Black
Actuator function
Spring-return
Momentary

Contacts

Force for positive opening - min
0 N

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 279411 Apparecchi elettrici a bassa tensione (EC000221)
Caratteristica Valore
colore del pulsante (EF000190) nero
numero di punti di comando (EF001372) 4
tipo di lente (EF006253) tondo
diametro del foro (EF000079) 22.5 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
forma del pulsante (EF001546) piatto
adatto per illuminazione (EF001142) No
con copertura protettiva (EF005500) No
etichettato (EF001537) No
funzione di commutazione a bloccaggio (EF007447) No
a impulso (EF001407) Sì
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) materiale sintetico
colore dell'anello frontale (EF002429) cromo
grado di protezione (IP), lato frontale (EF003118) IP66
indice di protezione (NEMA), lato frontale (EF011961) 4X

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-D4-S Y7-279411 279411 EN_289241.pdf 3 Mbytes M22-D4-S Y7-279411 279411 EN_289241.pdf
