EATON - MOELLERDisconnettori per interruttori DUMECO DDC-800/2 6098950 Y8-6098950 EATON ELECTRIC Sezionatore di carico DC, 800 A, a 2 poli, 1 Contatto NA, 1 Cont..

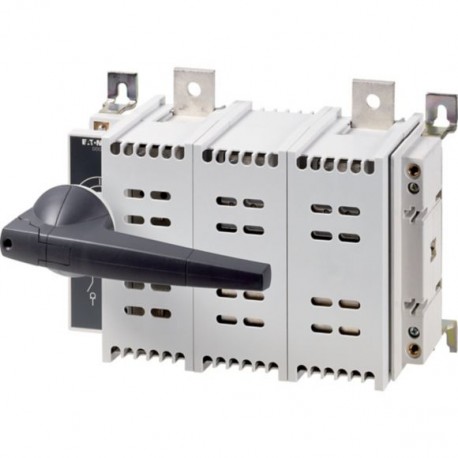

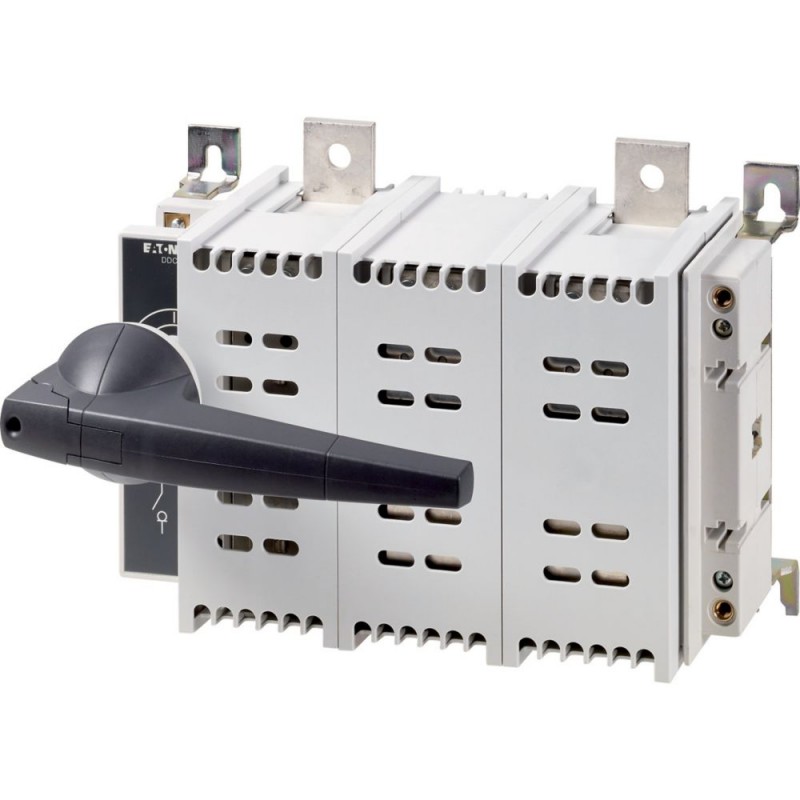

EATON - MOELLER DDC-800/2 6098950 Y8-6098950 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

DDC-800/2 6098950 Y8-6098950 EATON ELECTRIC Sezionatore di carico DC, 800 A, a 2 poli, 1 Contatto NA, 1 Cont..

Riferimento: DDC-800/2

Codice: 6098950

Numero di catalogo: Y8-6098950

Produttore: EATON - MOELLER

Prodotto su richiesta, non accetta il ritorno.

Descrizione:

Sezionatore di carico DC, 800 A, a 2 poli, 1 Contatto NA, 1 Contatto NC, con maniglia rotativa grigia, Da incasso in sistemi di distribuzione modulare
Sezionatore CC, 2P, 800 A, manopola grigia, montaggio posteriore
Sezionatore CC, Gamma prodotti: Sezionatori CC, Interruttore principale, Interruttore di manutenzione, Riferimento gruppo parti: DDC, con manopola grigia, Informazioni sull'apparecchiatura fornita: contatto ausiliario installato dall'utente., 2 poli, Grado di protezione: IP20, Design: gruppo quadro di distribuzione di servizio, Corrente nominale ininterrotta: Iu = 800 A, Norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, Sezionatore secondo IEC/EN 60947-3

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • EATON - MOELLER > Disconnettori per interruttori DUMECO

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 1.583,14 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

General specifications

Nome prodotto
Eaton DDC Insulated enclosure
Sigla catalogo
6098950
EAN
8711426852075
Lunghezza/profondità del prodotto
345 mm
Altezza prodotto
160 mm
Larghezza prodotto
230 mm
Peso prodotto
13.5 kg
Certificazione/i
CE
IEC/EN 60947
IEC/EN 60204
RoHS
VDE 0660
IEC/EN 60947-3
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
DDC-800/2

Specifiche del prodotto

Categoria prodotto
Caratteristiche
esecuzione come interruttore di manutenzione/riparazione
esecuzione come interruttore principale
Colore attuatore
Grigio
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Dotato di:
Maniglia grigia
Grado di inquinamento
3
Tensione nominale di tenuta ad impulso (Uimp)
12000 V
Corrente permanente nominale in AC-21, 400 V
0 A
Corrente permanente nominale in AC-23, 400 V
0 A
Corrente nominale ininterrotta (Iu)
800 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Potenza di commutazione a 400 V
0 kW
Accessori
Contatto ausiliario montato dall'utente.
Costruzione del dispositivo
apparecchio da incasso, tecnica a installazione fissa
Corrente nominale ammissibile di breve durata (lcw)
25 kA
25 kA, Contatti, 1 secondo
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Posizione di montaggio
Secondo necessità
Tipo attuatore
manopola rotativa lunga
Temperatura ambiente di esercizio - max
55 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
80 °C
Temperatura ambiente di stoccaggio - min
-30 °C
Dissipazione apparecchiature, dipendente da corrente Pvid
34 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
34 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
1
Corrente di cortocircuito condizionale nominale (Iq)
0 kA
Categoria di sovratensione
III
Grado di protezione (lato anteriore)
IP20
Numero di poli
A due poli
Metodo di montaggio
Fissaggio su quadro di installazione e distribuzione
Grado di protezione
NEMA Altro
Adatto per
Montaggio a terra
Funzioni
lucchettabile
Numero di interruttori
1
Grandezza vite
M12, Vite terminale
Durata meccanica
5.000 operazioni
Capacità morsetti
2 x 240 mm², cavo rigido
2 x (50 x 5) mm², Collegamento del conduttore piatto con barre di distribuzione
Numero di contatti ausiliari (contatti normalmente aperti)
1
Tensione nominale di isolamento (Ui)
1200 V
Tensione nominale di esercizio (Ue) - max
1000 VDC
Tensione nominale di esercizio (Ue) - min
1000 VDC
Potere nominale di chiusura in corto circuito (lcm)
54,5 kAeff
Corrente nominale di esercizio (Ie) a DC-21B, 1000 V
800 A
Corrente nominale di esercizio (Ie) a DC-21B, 480 V
800 A
Corrente nominale di esercizio (Ie) a DC-21B, 600 V
800 A
Corrente nominale di esercizio per dissipazione specifica (In)
800 A
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
0 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
0 kW
Coppia di serraggio
28 Nm, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.

ETIM for 6098950 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica800 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica0 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica0 A
Nome caratteristicapotenza d'esercizio nominale per AC-3, 400 V (EF001364)
Valore caratteristica0 kW
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica25 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica0 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica0 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica0 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica2
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica1
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica1
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaNo
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicagrigio
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa lunga
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicacon cablaggio premontato (EF016444)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica230 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica160 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica345 mm

DATASHEET - PDF

Titolo
Dimensione
Tipo
DDC-800/2 Y8-6098950 6098950 ES_6098954.pdf
2 Mbytes
PDF EATON INDUSTRIAL SWITCH DISCONNECTORS EN
8 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes
