DANFOSS REFRIGERATION120H1214 DANFOSS REFRIGERATION Compressore scroll DSH161A4ALB

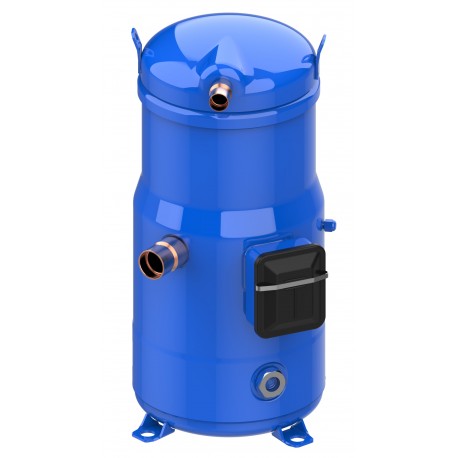

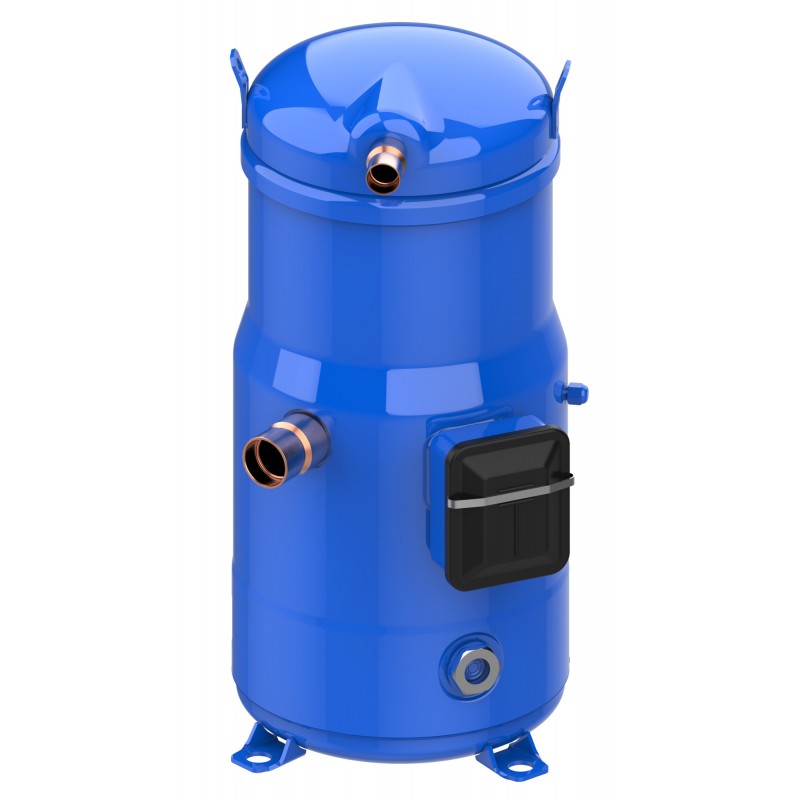

DANFOSS REFRIGERATION 120H1214 120H1214 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

120H1214 DANFOSS REFRIGERATION Compressore scroll DSH161A4ALB

Riferimento: 120H1214

Produttore: DANFOSS REFRIGERATION

Descrizione:

Compressore scroll DSH161A4ALB
DSH161A4ALC/I/P06
Compressore scroll, tipo, DSH161A4ALC

Categorie:

  • DANFOSS REFRIGERATION

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de DANFOSS REFRIGERATION

  • Dettagli
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

DETTAGLI

Refrigerante(i): R452B; R410A; R454B, Utilizzo segmento: Condizionamento aria, Alimentazione compressore [V]: 380-415/3/50 460/3/60, Formato imballo: Imballo singolo

Dettagli prodotto

Peso lordo73.47 Kilogram
Peso netto69 Kilogram
Volume0.23 Cubic meter
EAN5702428584982
Peso lordo73.47 Kilogram
Peso netto69 Kilogram
Volume0.23 Cubic meter
EAN5702428584982

Alimentazione compressore [V]380-415/3/50 460/3/60
Altezza attacco aspirazione [mm]278 mm
Altezza attacco scarico [mm]509 mm
Altezza totale [mm]540 mm
Alto valore campo tensione a 50 Hz [V]457 V
Alto valore campo tensione a 60Hz [V]506 V
ApprovazioneCE
UL
UKCA
Basso valore campo tensione a 50 Hz [V]342 V
Basso valore campo tensione a 60Hz [V]414 V
Basso valore tensione nominale a 50 Hz [V]380 V
Basso valore tensione nominale a 60Hz [V]460 V
Brand techniqueCompressore scroll, tipo
Carica olio [L]3.3 L
Carica refrigerante [kg] [Max]10 kg
CE evaluatedYes
China RoHS complianceYes exceed limitations
Classe di protezione IPIP54 (con pressacavo)
Codice configurazioneSingolo
Codice sostituzione120H1551
ColoreBlu
Connessioni elettricheVite 4.8 mm
Controllo capacitàVelocità fissa
Coppia di serraggio [Nm]15 N-m
Coppia terra [Nm]2 N-m
Coppia vetro [Nm]50 N-m
Corrente d'esercizio massima [MOC]31 A
DescriptionDSH161-4 (Old)
Diametro [mm]243 mm
Diff. prova [bar] [Max]37 bar
Dimensioni attacco aspirazione [in]1 3/8 in
Dimensioni attacco mandata [in]7/8 in
Dimensioni tubo attacco aspirazione [in]1 3/8 in
Dimensioni tubo attacco mandata [in]7/8 in
EconomizzatoreNo
Elenco sostanze candidate REACHLead (CAS no. 7439-92-1)
Elevato valore tensione nominale a 50 Hz [V]415 V
Elevato valore tensione nominale a 60Hz [V]460 V
Equalizzazione dell'olioRotolock 1-3/4''
EU RoHS complianceYes with exemptions
EU RoHS exemption clause7(c)-I
6(a)
6(a)-I
6(c)
7(a)
8(b)
FamilyDSH
Fase3
Formato imballoImballo singolo
Frequenzay [Hz]50/60
Gauge port HPNessuno
Gauge port LPSchrader
Gruppo prodottiHermetic compressors
HP prova [bar] [Max]48.7 bar
In scope of WEEE and contain batteriesNo
Iniezione di liquidoNo
Istruzioni forniteIstruzioni per l'installazione
LP prova [bar] [Max]33.3 bar
LRA158 A
Materiali connettore aspirazione-
Max pressure (PS) - high side48.7 bar
Max pressure (PS) - low side33.3 bar
MCC35 A
Model numberDSH161A4ALC
Montaggi fornitiKit di assemblaggio composto da tasselli in gomma, bulloni, dadi, boccole e rondelle
Montaggio spia liquidoFilettato
N. dossier SCIPbff3e2c3-5aad-40f0-b874-7eee67aaf788
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nome prodottoScroll compressor DSH
Nome prodotto dossier SCIPCSHD092-183/DSF090-200/DSH090-184/SH090-184/SJ161/WSH090-184
Numero di avviamenti all'ora [Max]12
Numero disegno8560003
Oil typePOE
Olio fornitoCarica olio iniziale
Potenza di coppia [Nm]3 N-m
Protezione motoreProtettore interno
Quantità imballo1
Refrigerante(i)R410A
R452B
R454B
Resistenza avvolgimento per compressori trifase con avvolgimenti identici [Ohm]0.83 Ohm
Riferimento olio160SZ
RLA23.6 A
Standard di fissaggioODF
TecnologiaScroll
TipoDSH161
Tipo di attaccoA saldare
TS Max Lato Alta150 °C
TS Max Lato Bassa55 °C
TS Min. Lato Alta-35 °C
TS Min. Lato Bassa-35 °C
UK RoHS complianceYes with exemptions
UK RoHS exemption clause19
21
24
12
13
18
UL evaluatedYes
Utilizzo segmentoCondizionamento aria
Velocità di rotazione a 50 Hz [rpm]2900 giri/min
Velocità di rotazione a 60Hz [rpm]3500 giri/min
Viscosità [cP]32 cP
Volume generato [cm3]151.7 cm³
Volume Lato Alta0.7 L
Volume Lato Bassa13.6 L
Alimentazione compressore [V]380-415/3/50 460/3/60
Altezza attacco aspirazione [mm]278 mm
Altezza attacco scarico [mm]509 mm
Altezza totale [mm]540 mm
Alto valore campo tensione a 50 Hz [V]457 V
Alto valore campo tensione a 60Hz [V]506 V
ApprovazioneCE
UL
UKCA
Basso valore campo tensione a 50 Hz [V]342 V
Basso valore campo tensione a 60Hz [V]414 V
Basso valore tensione nominale a 50 Hz [V]380 V
Basso valore tensione nominale a 60Hz [V]460 V
Brand techniqueCompressore scroll, tipo
Carica olio [L]3.3 L
Carica refrigerante [kg] [Max]10 kg
CE evaluatedYes
China RoHS complianceYes exceed limitations
Classe di protezione IPIP54 (con pressacavo)
Codice configurazioneSingolo
Codice sostituzione120H1551
ColoreBlu
Connessioni elettricheVite 4.8 mm
Controllo capacitàVelocità fissa
Coppia di serraggio [Nm]15 N-m
Coppia terra [Nm]2 N-m
Coppia vetro [Nm]50 N-m
Corrente d'esercizio massima [MOC]31 A
DescriptionDSH161-4 (Old)
Diametro [mm]243 mm
Diff. prova [bar] [Max]37 bar
Dimensioni attacco aspirazione [in]1 3/8 in
Dimensioni attacco mandata [in]7/8 in
Dimensioni tubo attacco aspirazione [in]1 3/8 in
Dimensioni tubo attacco mandata [in]7/8 in
EconomizzatoreNo
Elenco sostanze candidate REACHLead (CAS no. 7439-92-1)
Elevato valore tensione nominale a 50 Hz [V]415 V
Elevato valore tensione nominale a 60Hz [V]460 V
Equalizzazione dell'olioRotolock 1-3/4''
EU RoHS complianceYes with exemptions
EU RoHS exemption clause7(c)-I
6(a)
6(a)-I
6(c)
7(a)
8(b)
FamilyDSH
Fase3
Formato imballoImballo singolo
Frequenzay [Hz]50/60
Gauge port HPNessuno
Gauge port LPSchrader
Gruppo prodottiHermetic compressors
HP prova [bar] [Max]48.7 bar
In scope of WEEE and contain batteriesNo
Iniezione di liquidoNo
Istruzioni forniteIstruzioni per l'installazione
LP prova [bar] [Max]33.3 bar
LRA158 A
Materiali connettore aspirazione-
Max pressure (PS) - high side48.7 bar
Max pressure (PS) - low side33.3 bar
MCC35 A
Model numberDSH161A4ALC
Montaggi fornitiKit di assemblaggio composto da tasselli in gomma, bulloni, dadi, boccole e rondelle
Montaggio spia liquidoFilettato
N. dossier SCIPbff3e2c3-5aad-40f0-b874-7eee67aaf788
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nome prodottoScroll compressor DSH
Nome prodotto dossier SCIPCSHD092-183/DSF090-200/DSH090-184/SH090-184/SJ161/WSH090-184
Numero di avviamenti all'ora [Max]12
Numero disegno8560003
Oil typePOE
Olio fornitoCarica olio iniziale
Potenza di coppia [Nm]3 N-m
Protezione motoreProtettore interno
Quantità imballo1
Refrigerante(i)R410A
R452B
R454B
Resistenza avvolgimento per compressori trifase con avvolgimenti identici [Ohm]0.83 Ohm
Riferimento olio160SZ
RLA23.6 A
Standard di fissaggioODF
TecnologiaScroll
TipoDSH161
Tipo di attaccoA saldare
TS Max Lato Alta150 °C
TS Max Lato Bassa55 °C
TS Min. Lato Alta-35 °C
TS Min. Lato Bassa-35 °C
UK RoHS complianceYes with exemptions
UK RoHS exemption clause19
21
24
12
13
18
UL evaluatedYes
Utilizzo segmentoCondizionamento aria
Velocità di rotazione a 50 Hz [rpm]2900 giri/min
Velocità di rotazione a 60Hz [rpm]3500 giri/min
Viscosità [cP]32 cP
Volume generato [cm3]151.7 cm³
Volume Lato Alta0.7 L
Volume Lato Bassa13.6 L

DATASHEET - PDF

Titolo
Dimensione
Tipo
PDF CATALOGUE DANFOSS REFRIGERATION AND AIRCONDITIONING EN
11 Mbytes
