DANFOSS REFRIGERATION120H1190 DANFOSS REFRIGERATION Compressore scroll DSH105A4ALB

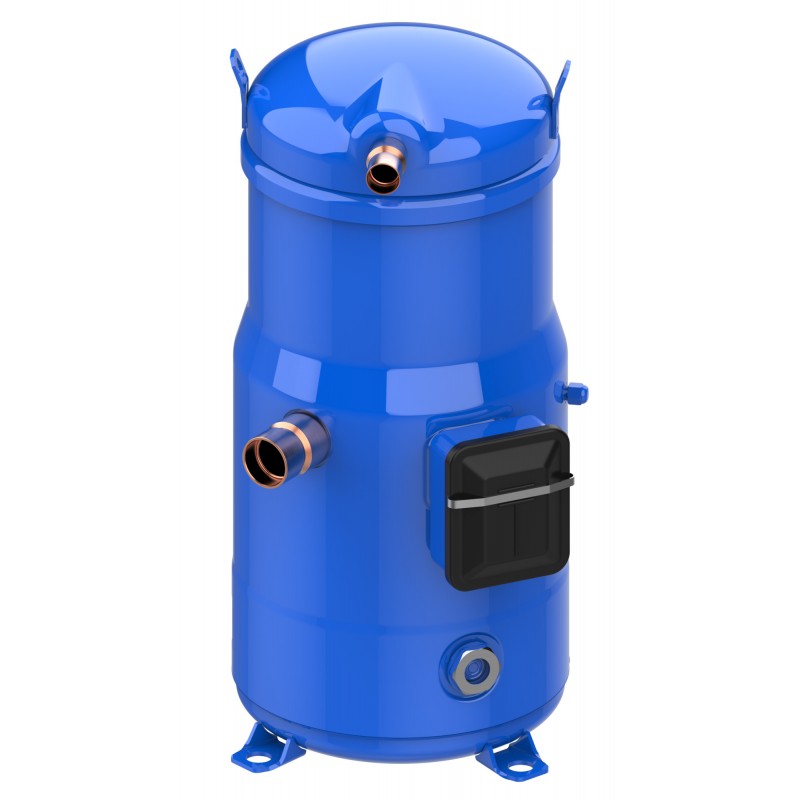

DANFOSS REFRIGERATION 120H1190 120H1190 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

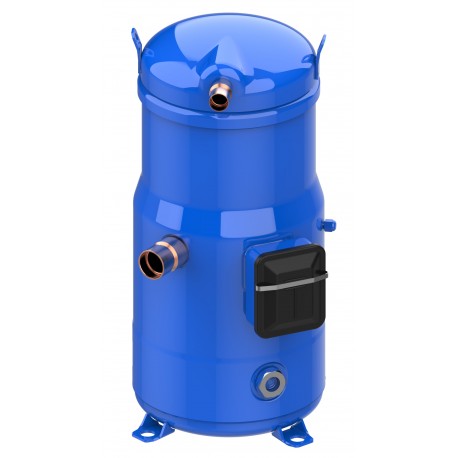

120H1190 DANFOSS REFRIGERATION Compressore scroll DSH105A4ALB

Riferimento: 120H1190

Produttore: DANFOSS REFRIGERATION

Descrizione:

Compressore scroll DSH105A4ALB
Compressore scroll, tipo, DSH105A4ALC

Categorie:

  • DANFOSS REFRIGERATION

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de DANFOSS REFRIGERATION

  • Dettagli
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

DETTAGLI

Refrigerante(i): R452B; R410A; R454B, Utilizzo segmento: Condizionamento aria, Alimentazione compressore [V]: 380-415/3/50 460/3/60, Formato imballo: Imballo singolo

Dettagli prodotto

Peso lordo69.01 Kilogram
Peso netto64 Kilogram
Volume0.23 Cubic meter
EAN5702428585033
DigitareDSH105
Gruppo di prodottiHermetic compressors
Product Line17
Nome del prodotto DescrizioneScroll compressor DSH
Peso lordo69.01 Kilogram
Peso netto64 Kilogram
Volume0.23 Cubic meter
EAN5702428585033
DigitareDSH105
Gruppo di prodottiHermetic compressors
Product Line17
Nome del prodotto DescrizioneScroll compressor DSH

Alimentazione compressore [V]380-415/3/50 460/3/60
Altezza attacco aspirazione [mm]278 mm
Altezza attacco scarico [mm]509 mm
Altezza totale [mm]540 mm
Alto valore campo tensione a 50 Hz [V]457 V
Alto valore campo tensione a 60Hz [V]506 V
ApprovazioneCE
UL
UKCA
Basso valore campo tensione a 50 Hz [V]342 V
Basso valore campo tensione a 60Hz [V]414 V
Basso valore tensione nominale a 50 Hz [V]380 V
Basso valore tensione nominale a 60Hz [V]460 V
Brand techniqueCompressore scroll, tipo
Carica olio [L]3.3 L
Carica refrigerante [kg] [Max]10 kg
CE evaluatedYes
China RoHS complianceYes with exemptions
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Classe di protezione IPIP54 (con pressacavo)
Codice configurazioneSingolo
Codice sostituzione120H1521
ColoreBlu
Connessioni elettricheVite 4.8 mm
Contains batteriesNo
Controllo capacitàVelocità fissa
Coppia di serraggio [Nm]15 N-m
Coppia terra [Nm]2 N-m
Coppia vetro [Nm]50 N-m
Corrente d'esercizio massima [MOC]22 A
DescriptionDSH105-4 (Old)
Diametro [mm]243 mm
Diff. prova [bar] [Max]37 bar
Dimensioni attacco aspirazione [in]1 3/8 in
Dimensioni attacco mandata [in]7/8 in
Dimensioni tubo attacco aspirazione [in]1 3/8 in
Dimensioni tubo attacco mandata [in]7/8 in
EconomizzatoreNo
Elenco sostanze candidate REACHLead (CAS no. 7439-92-1)
Elevato valore tensione nominale a 50 Hz [V]415 V
Elevato valore tensione nominale a 60Hz [V]460 V
Equalizzazione dell'olioRotolock 1-3/4''
EU RoHS complianceYes with exemptions
EU RoHS exemption clause7(c)-I
6(a)
6(a)-I
6(c)
7(a)
FamilyDSH
Fase3
Formato imballoImballo singolo
Frequenzay [Hz]50/60
Gauge port HPNessuno
Gauge port LPSchrader
HP prova [bar] [Max]48.7 bar
IDVYes
In scope of WEEENo
Iniezione di liquidoNo
Istruzioni forniteIstruzioni per l'installazione
LP prova [bar] [Max]33.3 bar
LRA142 A
Materiali connettore aspirazione-
Max pressure (PS) - high side48.7 bar
Max pressure (PS) - low side33.3 bar
MCC25 A
Model numberDSH105A4ALC
Montaggi fornitiKit di assemblaggio composto da tasselli in gomma, bulloni, dadi, boccole e rondelle
Montaggio spia liquidoFilettato
N. dossier SCIPbff3e2c3-5aad-40f0-b874-7eee67aaf788
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nome prodotto dossier SCIPCSHD092-183/DSF090-200/DSH090-184/SH090-184/SJ161/WSH090-184
Numero di avviamenti all'ora [Max]12
Numero disegno8560003
Oil typePOE
Olio fornitoCarica olio iniziale
Potenza di coppia [Nm]3 N-m
Protezione motoreProtettore interno
Quantità imballo1
Refrigerante(i)R410A
R452B
R454B
Resistenza avvolgimento per compressori trifase con avvolgimenti identici [Ohm]1.05 Ohm
Riferimento olio160SZ
RLA17.9 A
Standard di fissaggioODF
TecnologiaScroll
Tipo di attaccoA saldare
TS Max Lato Alta150 °C
TS Max Lato Bassa55 °C
TS Min. Lato Alta-35 °C
TS Min. Lato Bassa-35 °C
UL markYes
Utilizzo segmentoCondizionamento aria
Velocità di rotazione a 50 Hz [rpm]2900 giri/min
Velocità di rotazione a 60Hz [rpm]3500 giri/min
Viscosità [cP]32 cP
Volume generato [cm3]103.5 cm³
Volume Lato Alta0.7 L
Volume Lato Bassa13.6 L
Alimentazione compressore [V]380-415/3/50 460/3/60
Altezza attacco aspirazione [mm]278 mm
Altezza attacco scarico [mm]509 mm
Altezza totale [mm]540 mm
Alto valore campo tensione a 50 Hz [V]457 V
Alto valore campo tensione a 60Hz [V]506 V
ApprovazioneCE
UL
UKCA
Basso valore campo tensione a 50 Hz [V]342 V
Basso valore campo tensione a 60Hz [V]414 V
Basso valore tensione nominale a 50 Hz [V]380 V
Basso valore tensione nominale a 60Hz [V]460 V
Brand techniqueCompressore scroll, tipo
Carica olio [L]3.3 L
Carica refrigerante [kg] [Max]10 kg
CE evaluatedYes
China RoHS complianceYes with exemptions
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Classe di protezione IPIP54 (con pressacavo)
Codice configurazioneSingolo
Codice sostituzione120H1521
ColoreBlu
Connessioni elettricheVite 4.8 mm
Contains batteriesNo
Controllo capacitàVelocità fissa
Coppia di serraggio [Nm]15 N-m
Coppia terra [Nm]2 N-m
Coppia vetro [Nm]50 N-m
Corrente d'esercizio massima [MOC]22 A
DescriptionDSH105-4 (Old)
Diametro [mm]243 mm
Diff. prova [bar] [Max]37 bar
Dimensioni attacco aspirazione [in]1 3/8 in
Dimensioni attacco mandata [in]7/8 in
Dimensioni tubo attacco aspirazione [in]1 3/8 in
Dimensioni tubo attacco mandata [in]7/8 in
EconomizzatoreNo
Elenco sostanze candidate REACHLead (CAS no. 7439-92-1)
Elevato valore tensione nominale a 50 Hz [V]415 V
Elevato valore tensione nominale a 60Hz [V]460 V
Equalizzazione dell'olioRotolock 1-3/4''
EU RoHS complianceYes with exemptions
EU RoHS exemption clause7(c)-I
6(a)
6(a)-I
6(c)
7(a)
FamilyDSH
Fase3
Formato imballoImballo singolo
Frequenzay [Hz]50/60
Gauge port HPNessuno
Gauge port LPSchrader
HP prova [bar] [Max]48.7 bar
IDVYes
In scope of WEEENo
Iniezione di liquidoNo
Istruzioni forniteIstruzioni per l'installazione
LP prova [bar] [Max]33.3 bar
LRA142 A
Materiali connettore aspirazione-
Max pressure (PS) - high side48.7 bar
Max pressure (PS) - low side33.3 bar
MCC25 A
Model numberDSH105A4ALC
Montaggi fornitiKit di assemblaggio composto da tasselli in gomma, bulloni, dadi, boccole e rondelle
Montaggio spia liquidoFilettato
N. dossier SCIPbff3e2c3-5aad-40f0-b874-7eee67aaf788
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nome prodotto dossier SCIPCSHD092-183/DSF090-200/DSH090-184/SH090-184/SJ161/WSH090-184
Numero di avviamenti all'ora [Max]12
Numero disegno8560003
Oil typePOE
Olio fornitoCarica olio iniziale
Potenza di coppia [Nm]3 N-m
Protezione motoreProtettore interno
Quantità imballo1
Refrigerante(i)R410A
R452B
R454B
Resistenza avvolgimento per compressori trifase con avvolgimenti identici [Ohm]1.05 Ohm
Riferimento olio160SZ
RLA17.9 A
Standard di fissaggioODF
TecnologiaScroll
Tipo di attaccoA saldare
TS Max Lato Alta150 °C
TS Max Lato Bassa55 °C
TS Min. Lato Alta-35 °C
TS Min. Lato Bassa-35 °C
UL markYes
Utilizzo segmentoCondizionamento aria
Velocità di rotazione a 50 Hz [rpm]2900 giri/min
Velocità di rotazione a 60Hz [rpm]3500 giri/min
Viscosità [cP]32 cP
Volume generato [cm3]103.5 cm³
Volume Lato Alta0.7 L
Volume Lato Bassa13.6 L
