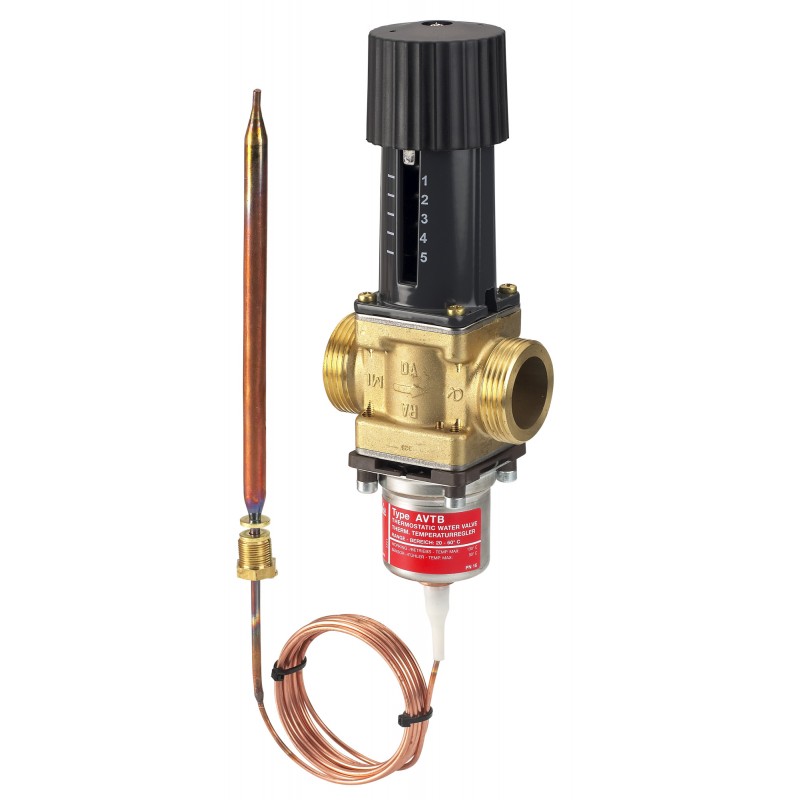

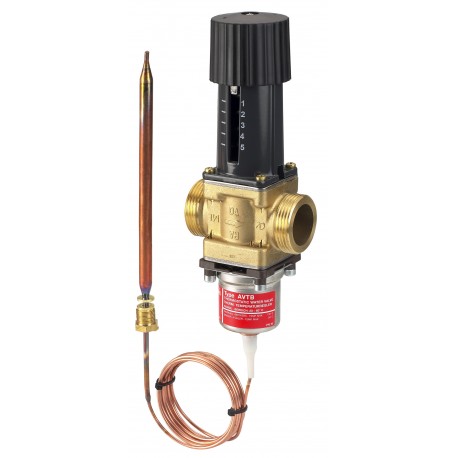

003N8142 DANFOSS HEATING AVTB PN16 20/3.4 30-100 2.3m intRp fl/re Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

003N8142 DANFOSS HEATING AVTB PN16 20/3.4 30-100 2.3m intRp fl/re

003N8142

DANFOSS HEATING

AVTB PN16 20/3.4 30-100 2.3m intRp fl/re

AVTB, PN 16, DN 20, 3.4 m³/h, 30 °C - 100 °C, 2.3 m, filettatura interna

Maggiori dettagli


Home > DANFOSS HEATING

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de DANFOSS HEATING

Prezzo totale: $586.68
Prezzo unitario: $586.68
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


AVTB PN16 20/3,4 30-100 2,3m Rp int. md/rt

Dettagli prodotto

Peso lordo1.574 Kilogram
Peso netto1.376 Kilogram
Volume4.082 Liter
EAN5702421100745
DigitareAVTB
Gruppo di prodottiRegolatori di temperatura
Product Line08
Peso lordo1.574 Kilogram
Peso netto1.376 Kilogram
Volume4.082 Liter
EAN5702421100745
DigitareAVTB
Gruppo di prodottiRegolatori di temperatura
Product Line08

Alternativa mezzoAcqua glicolica fino al 30%
Alternativa PN VSP10
Approvazione standardETA VA 1.54/18952
Attacco sensoreM14x1 / R1/2 filettatura est. secondo DIN 2999
Campo di regolazione temperatura [°C] [Max]100 °C
Campo di regolazione temperatura [°C] [Min]30 °C
Campo pressione differenziale [bar] [Max]10 bar
CaratteristicaLineare
China RoHS complianceOut of scope
Classe pressionePN 16
Contains batteriesNo
Controllo temperaturaSì
Costante tempo [sec]25 "
DescriptionAVTB PN16 20/3,4 30-100 2,3m Rp int. md/rt
Diametro [mm]20 mm
Diametro sensore temperatura [mm]9.5 mm
Dimensioni attaccoRp 3/4
Dimensioni valvolaDN 20
Elenco sostanze candidate REACHLead (CAS no. 7439-92-1)
EU RoHS complianceYes with exemptions
EU RoHS exemption clause6(c)
Fattore di cavitazione0.4
FunzioneRegolatore temp.
Funzione limitazione ritornoNo
Funzione VSP - PNo
Funzione VSP - QNo
Funzione VSP - TSì
Lunghezza sensore temperatura [mm]150 mm
Lunghezza tubo capillare [m]2.3 m
Materiale cono valvolaGomma NBR
Materiale corpo valvolaOttone CuZn40Pb2 W. no 2.0402
Materiale sede valvolaAcciaio Cr Ni W.no 1.4301
Materiale sensore di temperaturaRame, mat. No 2.0090
Materiale tenuta cono/sedeNBR / Ottone W. No 2.0402
Materiale tubo di impulsoRame, mat. No 2.0090
Mezzi consentitiDistrict heating/cooling circulation water
Numero di vie2
pH mezzo [Max]10
pH mezzo [Min]7
Pressione nominale [bar]16 bar
Regolazione portataNo
Standard di collegamentoISO 7/1
Temperatura ambiente [°C] [Max]70 °C
Temperatura ambiente [°C] [Min]0 °C
Temperatura mezzo [°C] [Max]130 °C
Temperatura mezzo [°C] [Min]2 °C
Temperatura mezzo al sensore [°C] [Max]130 °C
Temperatura trasporto [°C] [Max]50 °C
Temperatura trasporto [°C] [Min]-20 °C
Tempo reazione apertura [sec]25 "
Tempo reazione chiusura [sec]25 "
Tipi di attacchifilettatura interna
Valori Kvs [m³/h]3.4 m³/h
Versione montaggiolibero
Alternativa mezzoAcqua glicolica fino al 30%
Alternativa PN VSP10
Approvazione standardETA VA 1.54/18952
Attacco sensoreM14x1 / R1/2 filettatura est. secondo DIN 2999
Campo di regolazione temperatura [°C] [Max]100 °C
Campo di regolazione temperatura [°C] [Min]30 °C
Campo pressione differenziale [bar] [Max]10 bar
CaratteristicaLineare
China RoHS complianceOut of scope
Classe pressionePN 16
Contains batteriesNo
Controllo temperaturaSì
Costante tempo [sec]25 "
DescriptionAVTB PN16 20/3,4 30-100 2,3m Rp int. md/rt
Diametro [mm]20 mm
Diametro sensore temperatura [mm]9.5 mm
Dimensioni attaccoRp 3/4
Dimensioni valvolaDN 20
Elenco sostanze candidate REACHLead (CAS no. 7439-92-1)
EU RoHS complianceYes with exemptions
EU RoHS exemption clause6(c)
Fattore di cavitazione0.4
FunzioneRegolatore temp.
Funzione limitazione ritornoNo
Funzione VSP - PNo
Funzione VSP - QNo
Funzione VSP - TSì
Lunghezza sensore temperatura [mm]150 mm
Lunghezza tubo capillare [m]2.3 m
Materiale cono valvolaGomma NBR
Materiale corpo valvolaOttone CuZn40Pb2 W. no 2.0402
Materiale sede valvolaAcciaio Cr Ni W.no 1.4301
Materiale sensore di temperaturaRame, mat. No 2.0090
Materiale tenuta cono/sedeNBR / Ottone W. No 2.0402
Materiale tubo di impulsoRame, mat. No 2.0090
Mezzi consentitiDistrict heating/cooling circulation water
Numero di vie2
pH mezzo [Max]10
pH mezzo [Min]7
Pressione nominale [bar]16 bar
Regolazione portataNo
Standard di collegamentoISO 7/1
Temperatura ambiente [°C] [Max]70 °C
Temperatura ambiente [°C] [Min]0 °C
Temperatura mezzo [°C] [Max]130 °C
Temperatura mezzo [°C] [Min]2 °C
Temperatura mezzo al sensore [°C] [Max]130 °C
Temperatura trasporto [°C] [Max]50 °C
Temperatura trasporto [°C] [Min]-20 °C
Tempo reazione apertura [sec]25 "
Tempo reazione chiusura [sec]25 "
Tipi di attacchifilettatura interna
Valori Kvs [m³/h]3.4 m³/h
Versione montaggiolibero

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE DANFOSS HEATING EN .pdf 11 Mbytes
003N8142 003N8142 EN_003N5114.pdf 900 Kbytes 003N8142 003N8142 EN_003N5114.pdf
