DANFOSS HEATING003N5102 DANFOSS HEATING AVTB 20, Kvs3.4, 0-30C

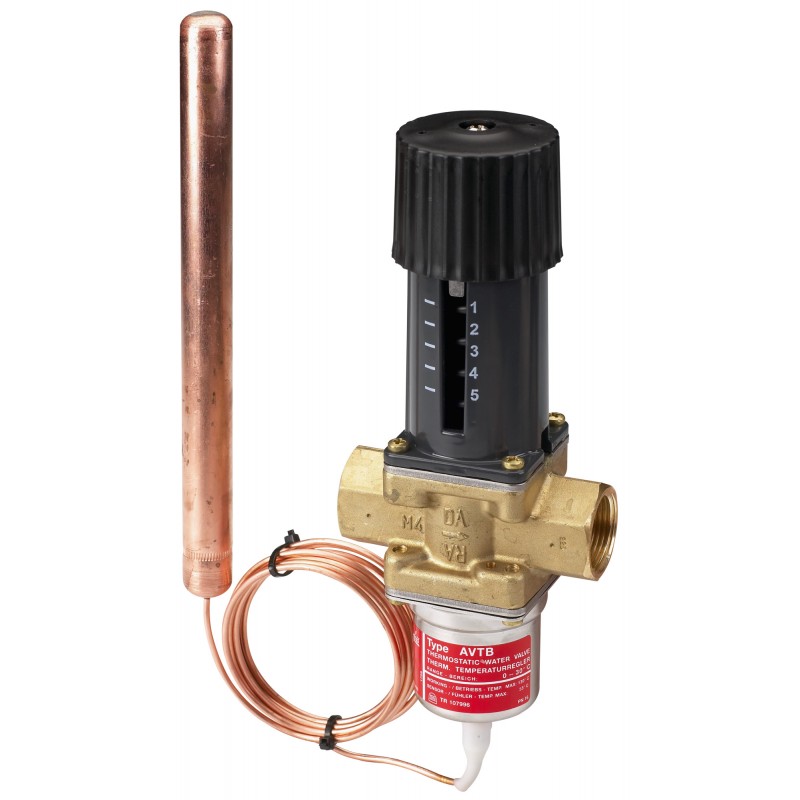

DANFOSS HEATING 003N5102 003N5102 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

003N5102 DANFOSS HEATING AVTB 20, Kvs3.4, 0-30C

Riferimento: 003N5102

Produttore: DANFOSS HEATING

Descrizione:

AVTB 20, Kvs3.4, 0-30C
AVTB, PN 16, DN 20, 3.4 m³/h, 0 °C - 30 °C, 2 m, Filettatura esterna

Categorie:

  • DANFOSS HEATING

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de DANFOSS HEATING

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 499,38 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 10 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

AVTB 20 Valvola termostatica 0-30#C

Dettagli prodotto

Peso lordo1.706 Kilogram
Peso netto1.621 Kilogram
Volume4.082 Liter
EAN5715255156284
DigitareAVTB
Gruppo di prodottiRegolatori di temperatura
Product Line08
Peso lordo1.706 Kilogram
Peso netto1.621 Kilogram
Volume4.082 Liter
EAN5715255156284
DigitareAVTB
Gruppo di prodottiRegolatori di temperatura
Product Line08

Alternativa mezzoAcqua glicolica fino al 30%
Alternativa PN VSP10
Approvazione standardETA VA 1.54/18952
Attacco sensoreM22x1 / R3/4 filettatura est. secondo DIN 2999
Campo di regolazione temperatura [°C] [Max]30 °C
Campo di regolazione temperatura [°C] [Min]0 °C
Campo pressione differenziale [bar] [Max]10 bar
CaratteristicaLineare
China RoHS complianceOut of scope
Classe pressionePN 16
Contains batteriesNo
Controllo temperaturaSì
Costante tempo [sec]3 "
DescriptionAVTB 20 Valvola termostatica 0-30#C
Diametro [mm]20 mm
Diametro sensore temperatura [mm]18 mm
Dimensioni attaccoG 1 A
Dimensioni valvolaDN 20
Elenco sostanze candidate REACHLead (CAS no. 7439-92-1)
EU RoHS complianceYes with exemptions
EU RoHS exemption clause6(c)
Fattore di cavitazione0.4
FunzioneRegolatore temp.
Funzione limitazione ritornoNo
Funzione VSP - PNo
Funzione VSP - QNo
Funzione VSP - TSì
Lunghezza sensore temperatura [mm]210 mm
Lunghezza tubo capillare [m]2 m
Materiale cono valvolaGomma NBR
Materiale corpo valvolaOttone DZR BS 2872/CZ132
Materiale sede valvolaAcciaio Cr Ni W.no 1.4301
Materiale sensore di temperaturaRame, mat. No 2.0090
Materiale tenuta cono/sedeNBR / Ottone DZR BS 2872 / CZ132
Materiale tubo di impulsoRame, mat. No 2.0090
Mezzi consentitiDistrict heating/cooling circulation water
Numero di vie2
pH mezzo [Max]10
pH mezzo [Min]7
Pressione nominale [bar]16 bar
Regolazione portataNo
Standard di collegamentoISO 228/1
Temperatura ambiente [°C] [Max]70 °C
Temperatura ambiente [°C] [Min]0 °C
Temperatura mezzo [°C] [Max]130 °C
Temperatura mezzo [°C] [Min]2 °C
Temperatura mezzo al sensore [°C] [Max]55 °C
Temperatura trasporto [°C] [Max]50 °C
Temperatura trasporto [°C] [Min]-20 °C
Tempo reazione apertura [sec]3 "
Tempo reazione chiusura [sec]15 "
Tipi di attacchiFilettatura esterna
Valori Kvs [m³/h]3.4 m³/h
Versione montaggiolibero
Alternativa mezzoAcqua glicolica fino al 30%
Alternativa PN VSP10
Approvazione standardETA VA 1.54/18952
Attacco sensoreM22x1 / R3/4 filettatura est. secondo DIN 2999
Campo di regolazione temperatura [°C] [Max]30 °C
Campo di regolazione temperatura [°C] [Min]0 °C
Campo pressione differenziale [bar] [Max]10 bar
CaratteristicaLineare
China RoHS complianceOut of scope
Classe pressionePN 16
Contains batteriesNo
Controllo temperaturaSì
Costante tempo [sec]3 "
DescriptionAVTB 20 Valvola termostatica 0-30#C
Diametro [mm]20 mm
Diametro sensore temperatura [mm]18 mm
Dimensioni attaccoG 1 A
Dimensioni valvolaDN 20
Elenco sostanze candidate REACHLead (CAS no. 7439-92-1)
EU RoHS complianceYes with exemptions
EU RoHS exemption clause6(c)
Fattore di cavitazione0.4
FunzioneRegolatore temp.
Funzione limitazione ritornoNo
Funzione VSP - PNo
Funzione VSP - QNo
Funzione VSP - TSì
Lunghezza sensore temperatura [mm]210 mm
Lunghezza tubo capillare [m]2 m
Materiale cono valvolaGomma NBR
Materiale corpo valvolaOttone DZR BS 2872/CZ132
Materiale sede valvolaAcciaio Cr Ni W.no 1.4301
Materiale sensore di temperaturaRame, mat. No 2.0090
Materiale tenuta cono/sedeNBR / Ottone DZR BS 2872 / CZ132
Materiale tubo di impulsoRame, mat. No 2.0090
Mezzi consentitiDistrict heating/cooling circulation water
Numero di vie2
pH mezzo [Max]10
pH mezzo [Min]7
Pressione nominale [bar]16 bar
Regolazione portataNo
Standard di collegamentoISO 228/1
Temperatura ambiente [°C] [Max]70 °C
Temperatura ambiente [°C] [Min]0 °C
Temperatura mezzo [°C] [Max]130 °C
Temperatura mezzo [°C] [Min]2 °C
Temperatura mezzo al sensore [°C] [Max]55 °C
Temperatura trasporto [°C] [Max]50 °C
Temperatura trasporto [°C] [Min]-20 °C
Tempo reazione apertura [sec]3 "
Tempo reazione chiusura [sec]15 "
Tipi di attacchiFilettatura esterna
Valori Kvs [m³/h]3.4 m³/h
Versione montaggiolibero
